4.2.4
Seite 78

Modellvorlage HELIccpm

Für Pitch-gesteuerte Verbrenner-Hubschrauber mit Rotorkopf für elektronische
Mischung ( Collective Cyclic Pitch Mixer ).
Im Gas-Kanal ist Governor-Mode ausgeschaltet. Die Steuerfunktion Schalter-3
wurde durch Gemisch zur Gemischeinstellung ersetzt
Wenn Sie einen Drehzahlregler verwenden, schalten Sie den Governor-Mode ein
um die Gaskurve auszuschalten (Seite 121).

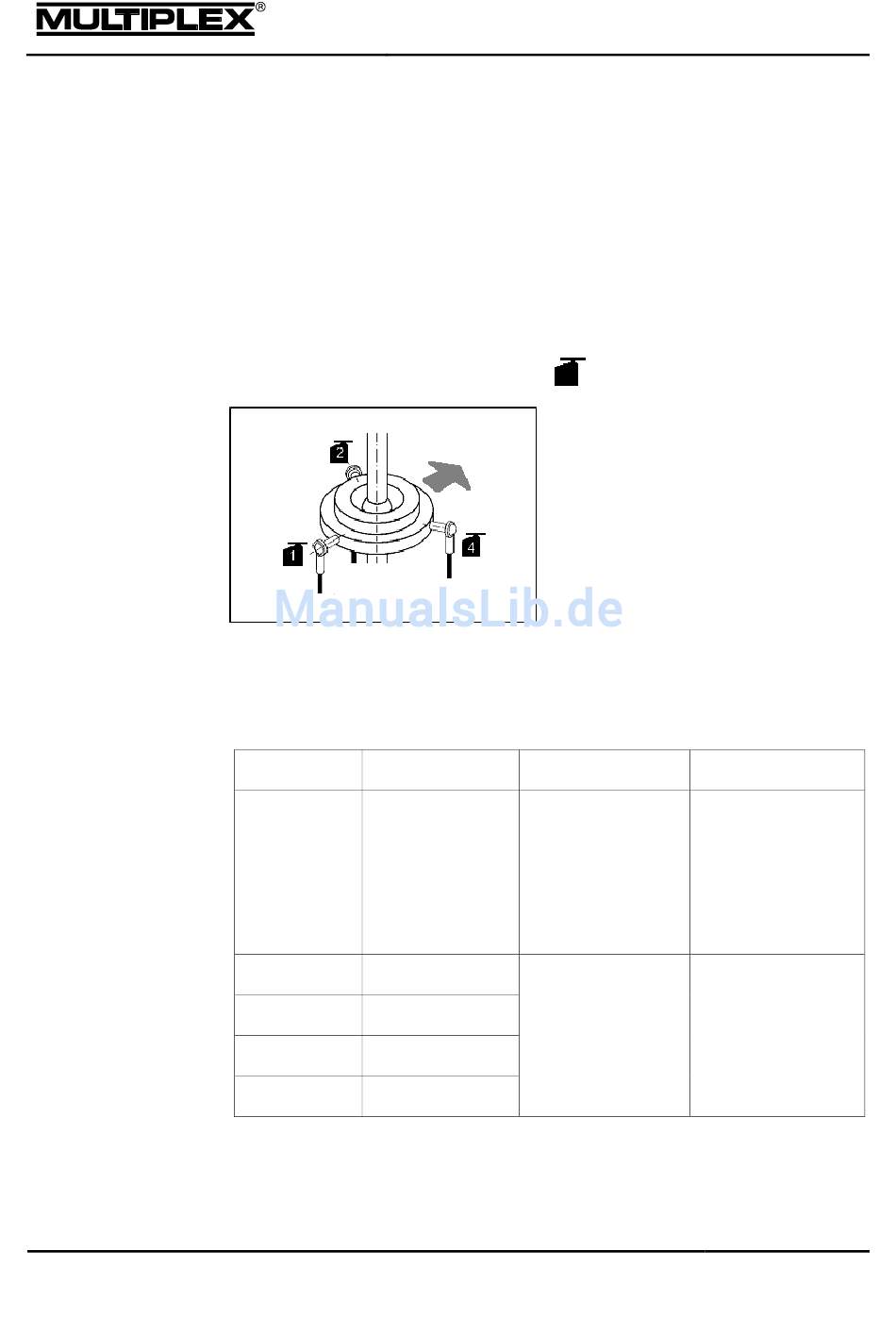

Abb. 15: Servo-Zuordnung für elektronische
gemischte Rotorköpfe
Mixer
Name Mischanteile
Roll, Pitch
HECKROTOR
Pitch und Offset sind
abgeschaltet, wenn der
Kreisel im Heading-Hold
Modus arbeitet.
ROTORKOPF-R Roll, Nick, Pitch
ROTORKOPF-L Roll, Nick, Pitch
ROTORKOPF-VH Roll, Nick, Pitch
ROTORKOPF-4 Roll, Nick, Pitch
FP4
= 4 Flugphasen, die vierte Flugphase ist bei Hubschraubern immer AUTOROT
(Autorotation).
Funktion
ROTORKOPF-VH
1
ROTORKOPF-L
2
HECKROTOR
3
ROTORKOPF-VH
4
Gas
5
Kreisel
6
Einstellungen
FP4
Offset
Pitch+
FP4
Pitch-
Nullpunkt
FP4
Gier diff.
Geometrie
Drehung
Hebel +/-
Modellvorlagen
Wert
AUS
AUS
AUS
0%
AUS
120%
0°
0%
PROFI TX
