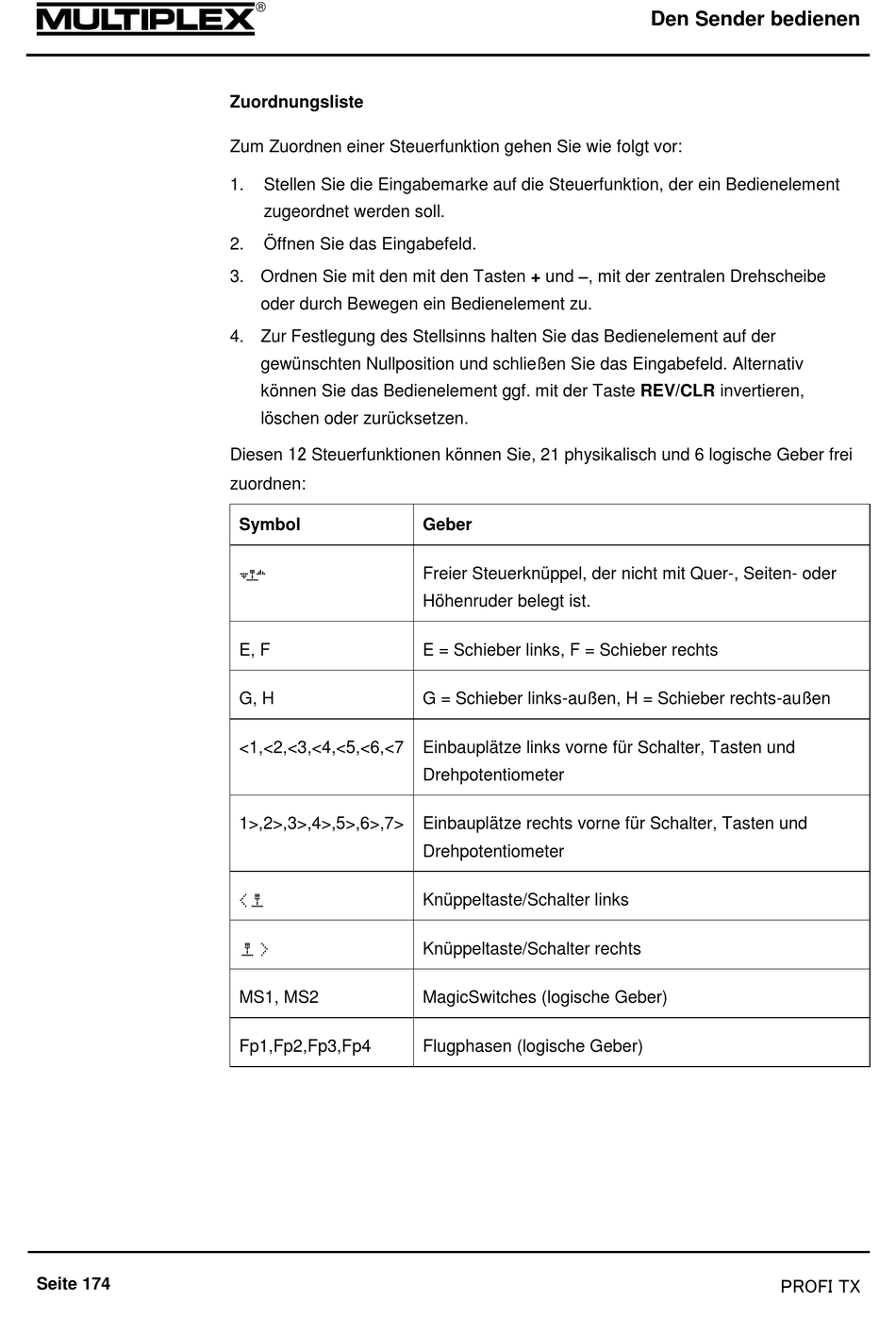

Zuordnungsliste
Zum Zuordnen einer Steuerfunktion gehen Sie wie folgt vor:
1. Stellen Sie die Eingabemarke auf die Steuerfunktion, der ein Bedienelement
zugeordnet werden soll.
2. Öffnen Sie das Eingabefeld.
3. Ordnen Sie mit den mit den Tasten + und –, mit der zentralen Drehscheibe
oder durch Bewegen ein Bedienelement zu.
4. Zur Festlegung des Stellsinns halten Sie das Bedienelement auf der
gewünschten Nullposition und schließen Sie das Eingabefeld. Alternativ
können Sie das Bedienelement ggf. mit der Taste REV/CLR invertieren,
löschen oder zurücksetzen.
12
Diesen Steuerfunktionen können Sie, 21 physikalisch und 6 logische Geber frei
zuordnen:
Symbol
‡
E, F
G, H
<1,<2,<3,<4,<5,<6,<7
1>,2>,3>,4>,5>,6>,7>
<¢
¢>
MS1, MS2
Fp1,Fp2,Fp3,Fp4
Geber
Freier Steuerknüppel, der nicht mit Quer-, Seiten- oder
Höhenruder belegt ist.
E = Schieber links, F = Schieber rechts
G = Schieber links-außen, H = Schieber rechts-außen
Einbauplätze links vorne für Schalter, Tasten und
Drehpotentiometer
Einbauplätze rechts vorne für Schalter, Tasten und
Drehpotentiometer
Knüppeltaste/Schalter links
Knüppeltaste/Schalter rechts
MagicSwitches (logische Geber)
Flugphasen (logische Geber)
