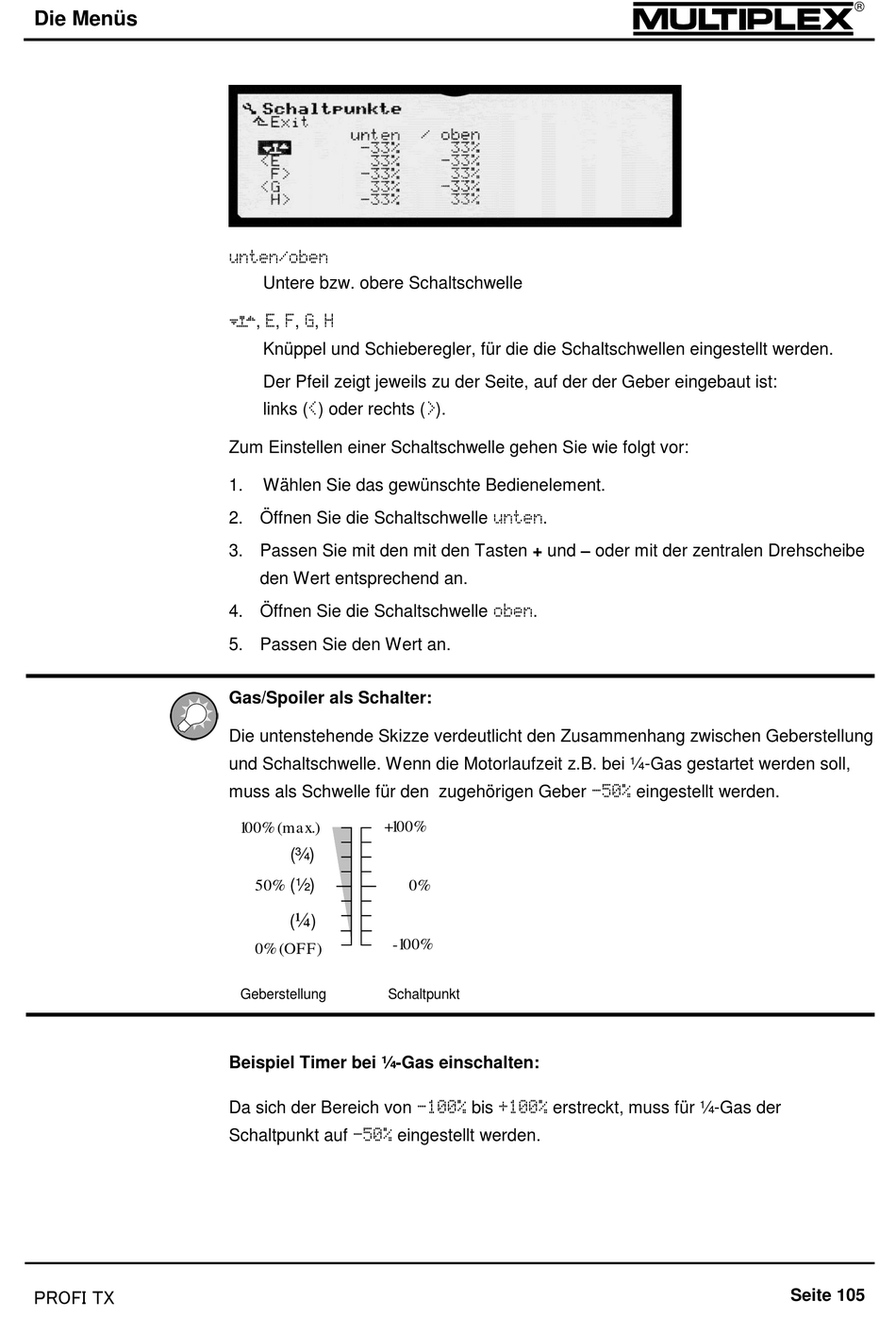

Multiplex Profi TX 9 Bedienungsanleitung Seite 107

Die Menüs
PROFI TX
unten/oben
Untere bzw. obere Schaltschwelle
‡, E, F, G, H
Knüppel und Schieberegler, für die die Schaltschwellen eingestellt werden.
Der Pfeil zeigt jeweils zu der Seite, auf der der Geber eingebaut ist:
links (<) oder rechts (>).
Zum Einstellen einer Schaltschwelle gehen Sie wie folgt vor:
1. Wählen Sie das gewünschte Bedienelement.
2. Öffnen Sie die Schaltschwelle unten.
3. Passen Sie mit den mit den Tasten + und – oder mit der zentralen Drehscheibe
den Wert entsprechend an.
4. Öffnen Sie die Schaltschwelle oben.
5. Passen Sie den Wert an.
Gas/Spoiler als Schalter:
Die untenstehende Skizze verdeutlicht den Zusammenhang zwischen Geberstellung
und Schaltschwelle. Wenn die Motorlaufzeit z.B. bei ¼-Gas gestartet werden soll,
muss als Schwelle für den zugehörigen Geber -50% eingestellt werden.
+100%
100% (max.)
(¾)
50% (½)
¼
( )
-100%
0% (OFF)
Geberstellung Schaltpunkt
Beispiel Timer bei ¼-Gas einschalten:
Da sich der Bereich von -100% bis +100% erstreckt, muss für ¼-Gas der
Schaltpunkt auf -50% eingestellt werden.
0%
