Kapitel 2 - Was Sie über Ihr Antriebssystem wissen sollten

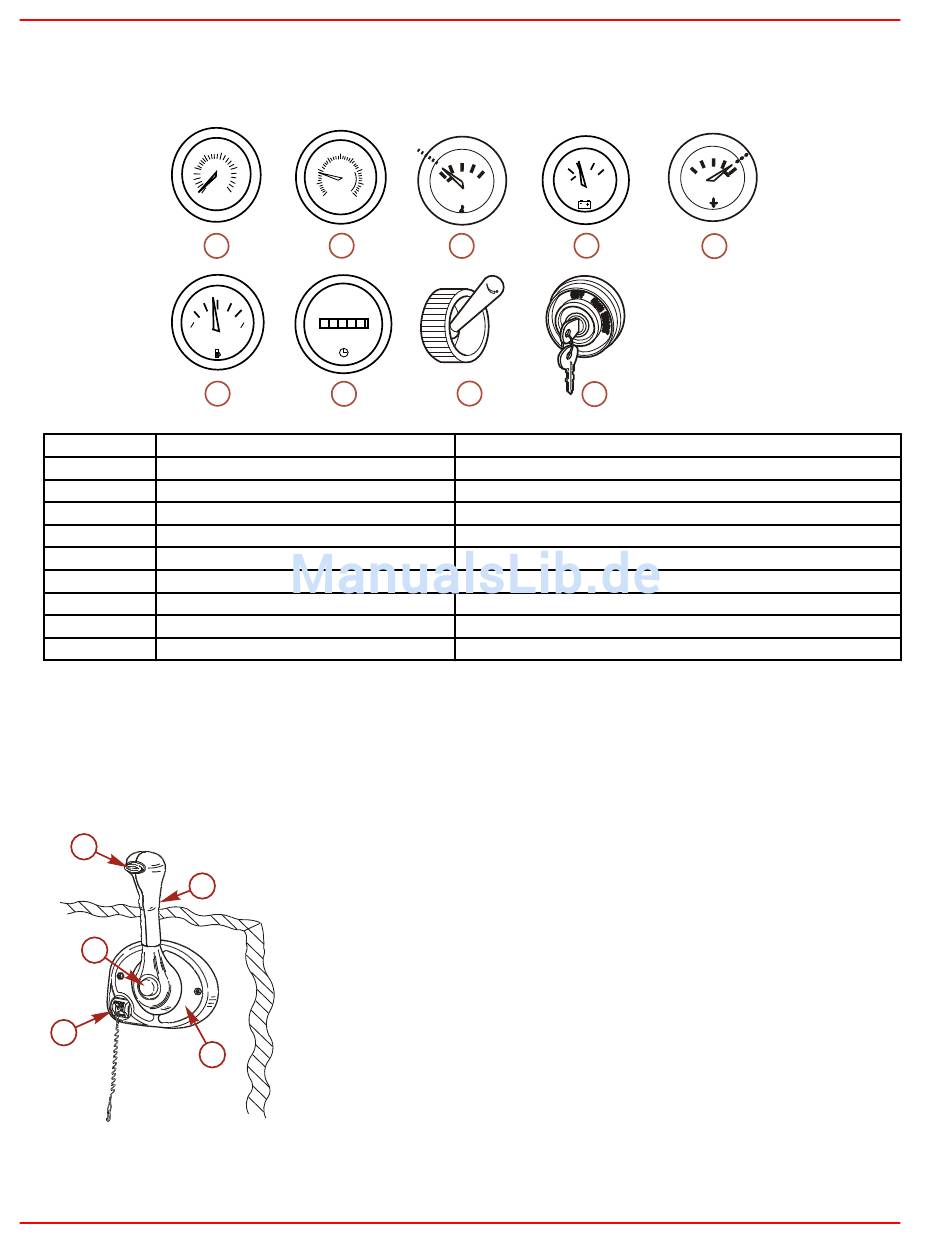

Analoge Anzeigen
Es folgt eine kurze Erläuterung der Instrumente, die in den meisten Booten zu finden sind. Der Besitzer/Bootsführer sollte mit
allen Instrumenten und deren Funktionen vertraut sein. Aufgrund der großen Unterschiede bei Instrumenten und Herstellern
sollten Sie sich die jeweiligen Anzeigen und normalen Anzeigewerte für Ihr Boot von Ihrem Bootshändler erklären lassen.
50
40
30
20
10
0
4
Referenz
Anzeige
a
Tachometer
b
Drehzahlmesser
c
Öldruckanzeige
d
Voltmeter
e
Kühlmitteltemperaturanzeige
f
Kraftstoffanzeige
g
Betriebsstundenzähler
h
Bilgengebläseschalter
i
Zündschalter
Fernschaltungen (Motoren ohne DTS)
Fernschaltungen
Ihr Boot kann mit einer Fernschaltung von Mercury Precision Parts oder Quicksilver ausgestattet sein. Alle Funktionen sind
nicht an allen Fernschaltungen vorhanden. Fragen Sie Ihren Händler nach einer Beschreibung und/oder Vorführung Ihrer
Fernschaltung.
Ausstattung bei Instrumententafelmontage
a
e
b
c
Neutralsperrknopf - Verhindert unbeabsichtigtes Schalten und Gas geben. Der Neutralsperrknopf muss eingedrückt werden,
um den Schaltgriff aus der Neutralstellung zu ziehen.
