7. Die Zuweisung der gewünschten AS-i-Adresse erfolgt entweder über ein Adressier-
8. AS-i-Spannung und 24 V Hilfsspannung einschalten. Anschließend muss die AS-i-
7.2
Vergabe der AS-i-Adresse über ein Adressiergerät
Zur Vergabe der Adresse ist es möglich, ein AS-i Adressiergerät zu benutzen. Damit ist
eine einfache und netzunabhängige Adressierung möglich.
Die AS-i Adressiergeräte bieten folgende Funktionen:
•
•
•
•

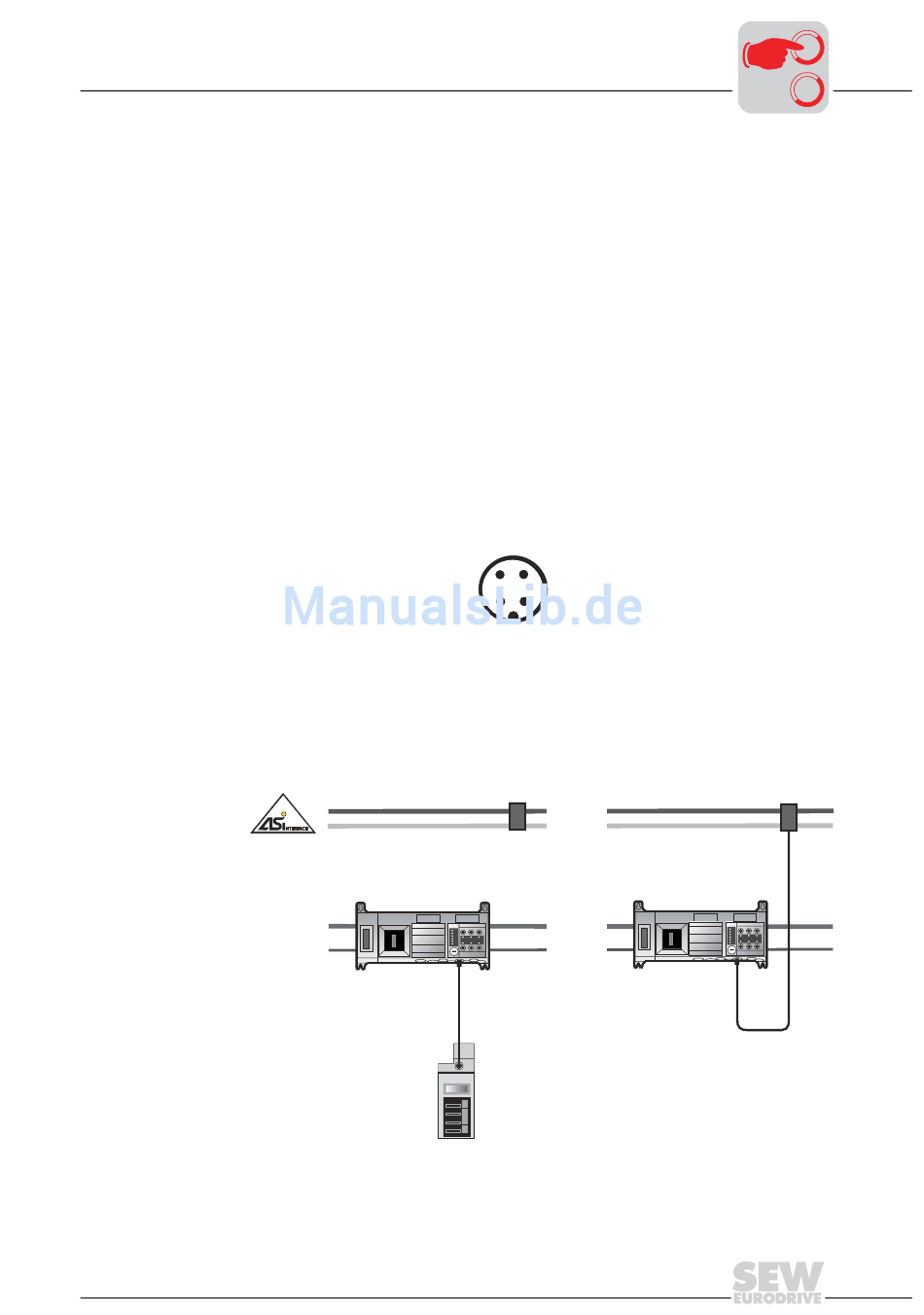

Beim Einsatz eines Adressiergerätes benötigen Sie ein Verbindungskabel das auf den
M12-Steckverbinder des MFK-Anschlussmoduls passt (siehe folgendes Bild).
[1] Für die Adresszuweisung ist Pin 2 + 4 nicht erforderlich
Beispiel: Jeder AS-i Teilnehmer wird einzeln adressiert (A) und danach wieder in den
Bus integriert (B).
[1] AS-i-Adressiergerät
Handbuch – AS-i-Schnittstellen, -Feldverteiler
Vergabe der AS-i-Adresse über ein Adressiergerät
gerät (siehe folgendes Kapitel) oder später über einen Master (siehe Beschreibung
ihres AS-i-Masters).
PWR-LED und die AUX-PWR-LED grün leuchten sowie die SYS-F-LED erlöschen.
Auslesen einer AS-i-Adresse
Adresse schrittweise auf neuen Wert einstellen
Neuadressierung von AS-i-Schnittstellen
Funktionsprüfung mit Anzeige über Display
MFK../Z66.
1:
AS-i +
4
3
2:
0V24
X11
3:
AS-i -
2
1
4:
24V
A
[1]
0 0
[1]
[1]
06109AXX
B
MFK../Z66.
51318AXX
I
7
49
