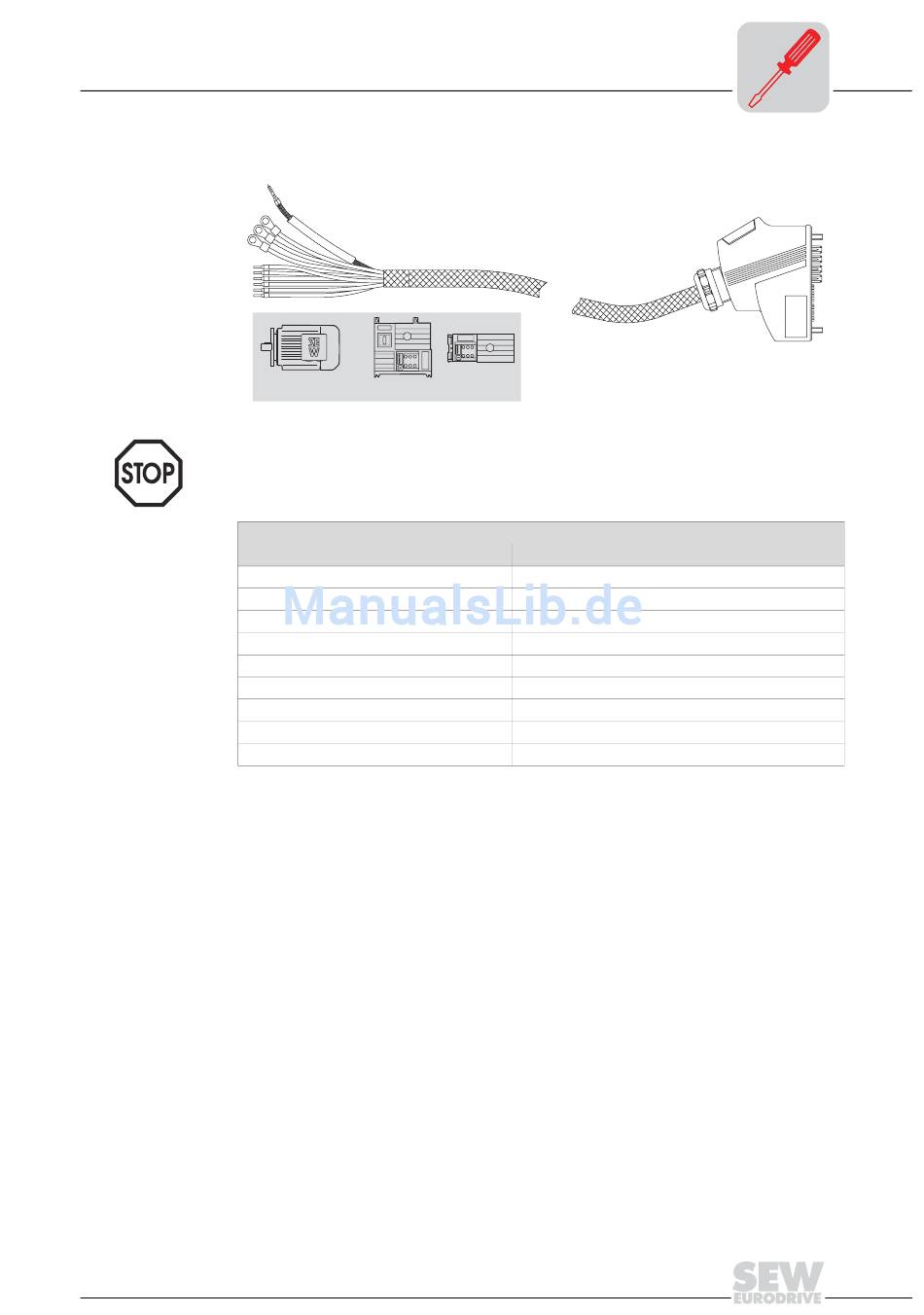

Verbindung
zwischen Feld-
verteiler MFZ.7.
oder MFZ.8. und
Drehstrom-
motoren
(Sachnummer
0186 742 3)
Der Außenschirm des Kabels muss über eine EMV-Metall-Kabelverschraubung
am Gehäuse des Motorklemmenkastens aufgelegt werden.
Kabelbelegung
Motor-Klemme
U1
V1
W1
13
14
15
TH
TH
PE-Klemme
Handbuch – AS-i-Schnittstellen, -Feldverteiler
Anschluss konfektionierte Kabel
+
DT/DV MFZ.8 MFZ.7
Aderfarbe / Bezeichnung
schwarz / U1
schwarz / V1
schwarz / W1
rot / 13
weiß / 14
blau / 15
schwarz / 1
schwarz / 2
grün-gelb + Schirmende (Innenschirm)
6
51245AXX
