9 Ergänzende Inbetriebnahmehinweise Feldverteiler
Die Inbetriebnahme erfolgt gemäß Kapitel "Inbetriebnahme mit AS-i". Beachten Sie zu-
sätzlich die folgenden Hinweise zur Inbetriebnahme von Feldverteilern.
9.1 Feldverteiler MF.../Z.6., MQ.../Z.6.
Wartungs- Der Wartungs-/Leitungsschutzschalter bei Feldverteiler Z.6. schützt die Hybridleitung
Schalter vor Überlast und schaltet die
– Netzversorgung des MOVIMOT
– 24 V
Achtung: Der Wartungs-/Leitungsschutzschalter trennt nur den MOVIMOT
Motor vom Netz, nicht den Feldverteiler.

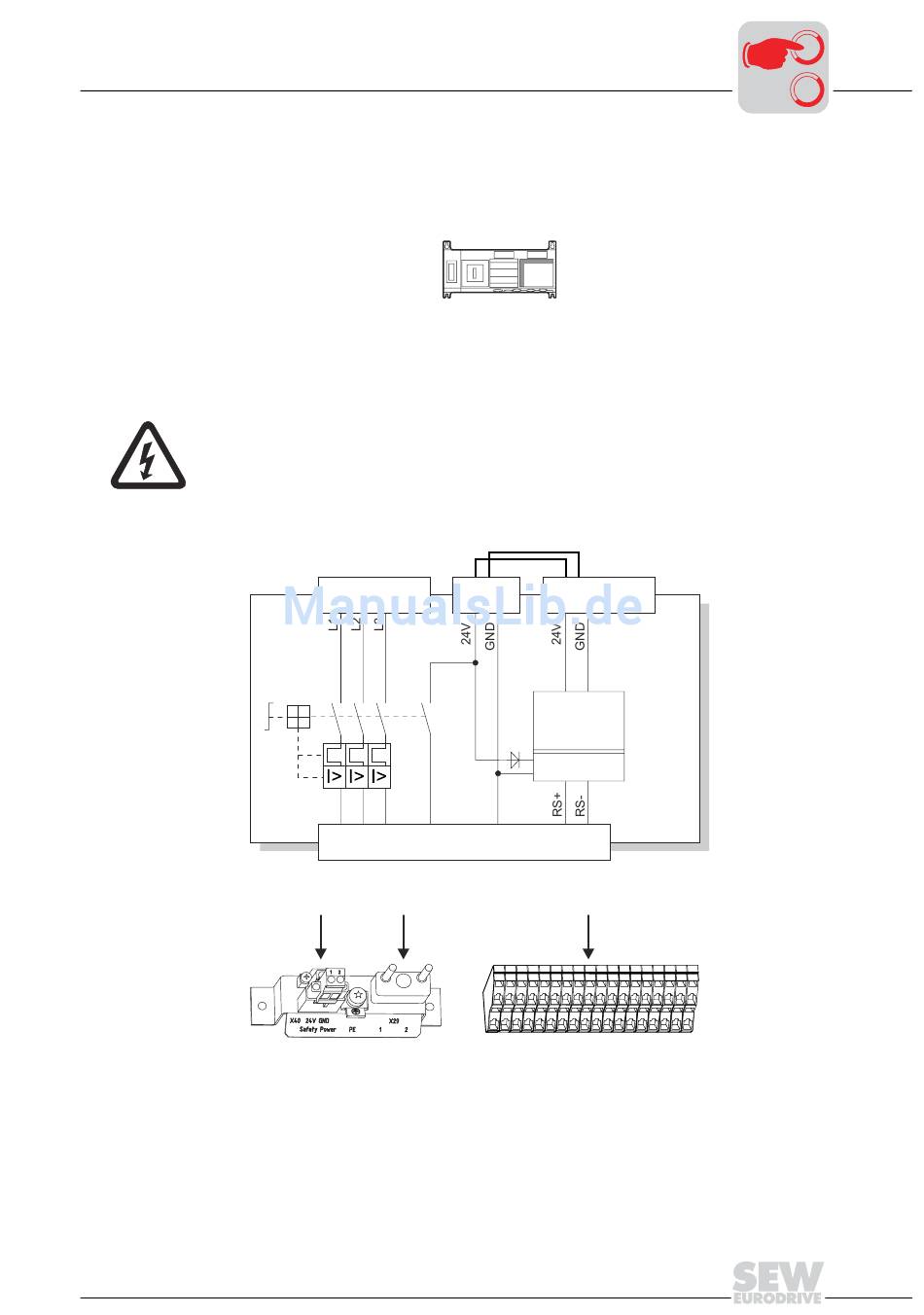

Prinzipschaltbild:
[1] Brücke zur Versorgung des MOVIMOT
[2] Anschluss Hybridkabel
Handbuch – AS-i-Schnittstellen, -Feldverteiler
Feldverteiler MF.../Z.6., MQ.../Z.6.
-Versorgung des MOVIMOT
DC
X1
X40 X29
(werksseitig verdrahtet)
®
®
"Safety Power"
[1]
X40 X20 / X29
MF.. / MQ..
RS-485
X9 [2]
X20
®
aus 24 V -Spannung für Feldbusmodul MF../MQ..
DC
I
0 0
MFZ.6F
05976AXX
