8.9

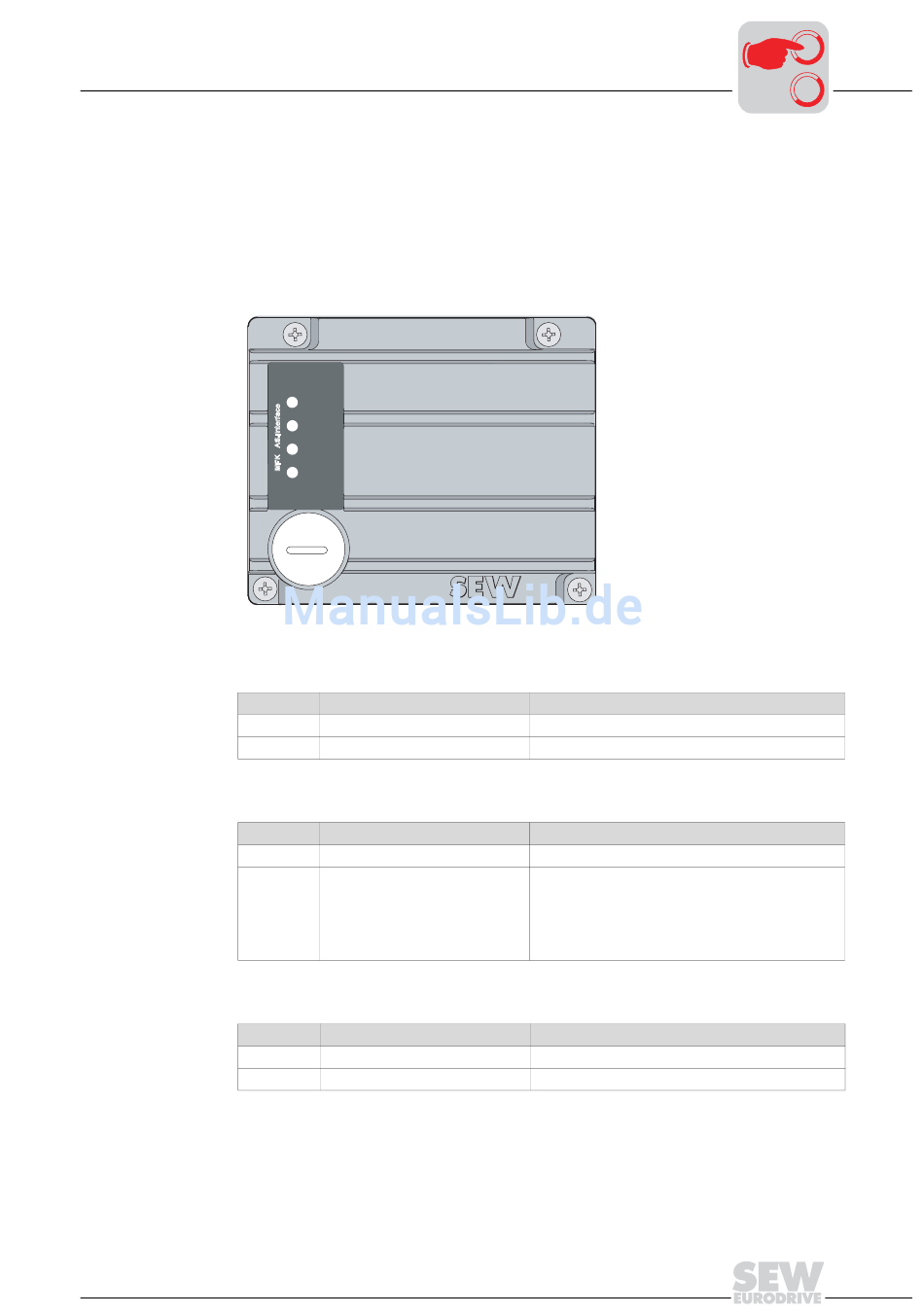

Bedeutung der LED-Anzeige

Die AS-i-Schnittstelle MFK besitzt 4 LEDs zur Diagnose:
•
•
•
•
LED "AS-i PWR"
LED
grün
aus
LED "AS-i FLT"
LED
aus
rot
LED "AUX PWR"
LED
grün
aus
Handbuch – AS-i-Schnittstellen, -Feldverteiler
LED AS-i PWR
LED AS-i FLT
LED AUX PWR
LED SYS-F
AS-i PWR AS-i PWR
AS-i FLT AS-i FLT
AUX PWR AUX PWR
SYS-F SYS-F
Bedeutung
AS-i Versorgung in Ordnung
AS-i Versorgung fehlt
Bedeutung
AS-i-Kommunikation in Ordnung
kein AS-i-Datenaustausch (wenn
für mehr als 50 ms kein AS-i-
Datenaustausch stattfindet,
leuchtet die LED und der
®
MOVIMOT -Antrieb wird gesperrt
(PO1=0000 )
hex
Bedeutung
24V-Hilfsspannung in Ordnung
24V-Hilfsspannung fehlt
Bedeutung der LED-Anzeige
51260AXX
Fehlerbehebung
–
Anschluss der AS-i-Leitung überprüfen
Fehlerbehebung
–
• Anschluss des AS-i-Masters überprüfen
• Projektierung im AS-i-Masters überprüfen
Fehlerbehebung
–
Anschluss der 24 V
I
0 0
-Hilfsspannung überprüfen
DC
