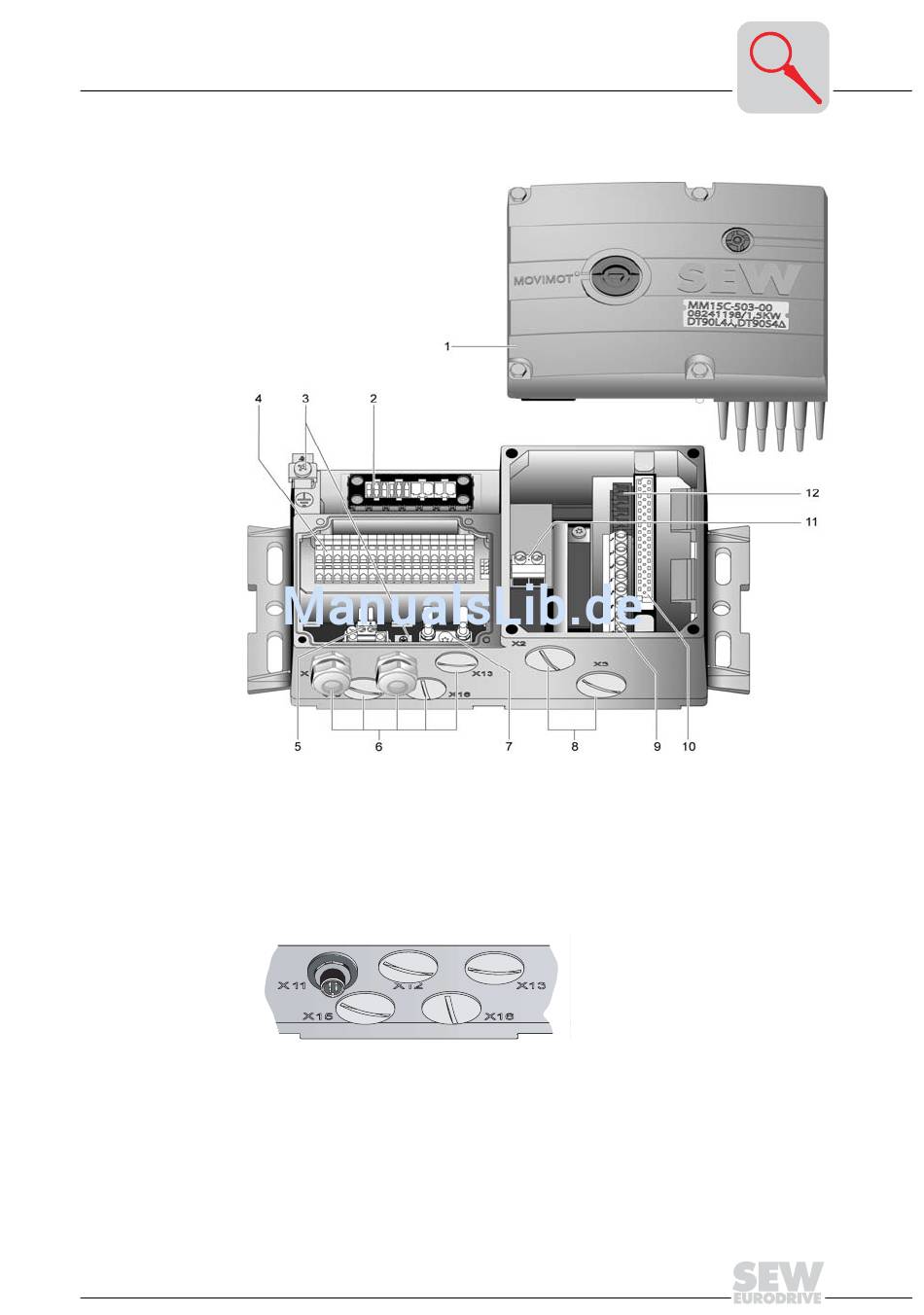

Feldverteiler
MF.../MM../Z.7.,
MQ.../MM../Z.7.
1
2
3
4
5
6
7
8
9
10 Verbindung zum Frequenzumrichter
11 Klemme für integrierten Bremswiderstand
12 Klemmen für Drehrichtungsfreigabe
Handbuch – AS-i-Schnittstellen, -Feldverteiler
®
MOVIMOT -Frequenzumrichter
Anschluss Hybridkabel, Verbindung zum Drehstrommotor (X9)
Anschluss Potenzialausgleich
Klemmen für Bus-, Sensor-, Aktor-, 24 V-Anschluss (X20)
Steckbare Klemme "Safety Power" für 24 V-MOVIMOT
Kabelverschraubung 5 x M20 x 1,5 (2 EMV-Kabelverschraubungen im Lieferumfang)
Bei DeviceNet und CANopen: Micro-Style-Connector/M12-Stecker (X11), siehe folgendes Bild
Bei AS-interface: AS-i M12-Stecker (X11), siehe folgendes Bild
Klemmenblock zur 24 V-Durchgangsverdrahtung (X29), intern verbunden mit 24 V-Anschluss auf X20
Kabelverschraubung 2 x M25 x 1,5
Klemmen für Netz- und PE-Anschluss (X1)
Feldverteiler
®
-Versorgung (X40)
