6
Anschluss konfektionierte Kabel
6.7
Anschluss konfektionierte Kabel

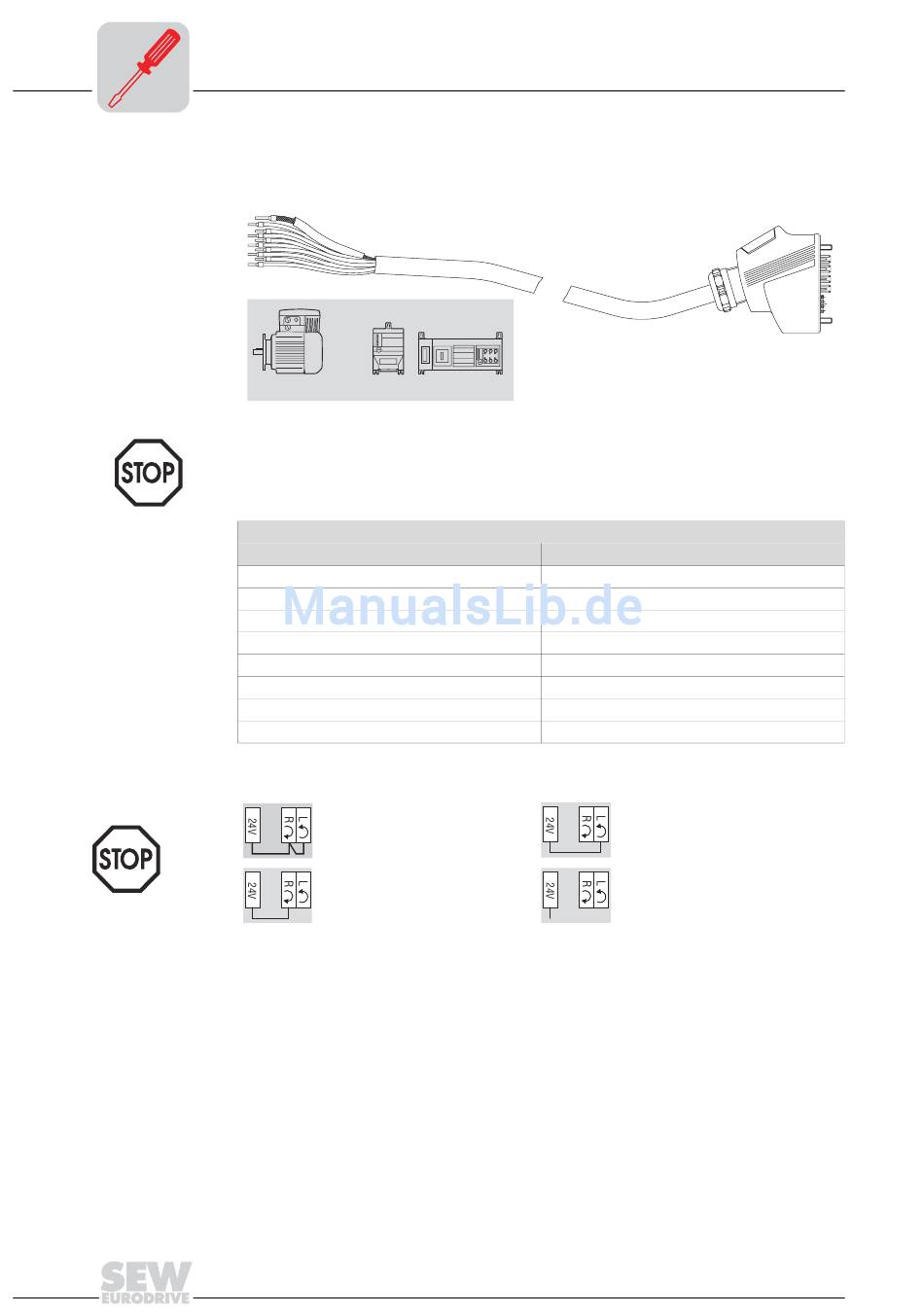

Verbindung
zwischen
Feldverteiler
MFZ.3. oder
MFZ.6. und
®
MOVIMOT
(Sachnummer
0186 725 3)
Drehrichtungs-
freigabe beachten
46
+
DT/DV..MM
MFZ.3
Der Außenschirm des Kabels muss über eine EMV-Metall-Kabelverschraubung
am Gehäuse des MOVIMOT
Kabelbelegung
®
MOVIMOT
-Klemme
L1
L2
L3
24 V
⊥
RS+
RS-
PE-Klemme
beide Drehrichtungen sind freigege-
ben
nur Drehrichtung Rechtslauf ist
freigegeben;
Sollwertvorgaben für Linkslauf führen
zu einem Stillsetzen des Antriebes
MFZ.6
®
-Anschlusskastens aufgelegt werden.
Aderfarbe / Bezeichnung
schwarz / L1
schwarz / L2
schwarz / L3
rot / 24V
weiß / 0V, weiß / 0V
orange / RS+
grün / RS-
grün-gelb + Schirmende
Handbuch – AS-i-Schnittstellen, -Feldverteiler
51246AXX
nur Drehrichtung Linkslauf ist freigegeben
Sollwertvorgaben für Rechtslauf führen zu
einem Stillsetzen des Antriebes
Antrieb ist gesperrt bzw. wird stillgesetzt
