Installationsplanung unter EMV-Gesichtspunkten
6
Elektrische Installation
6.1
Installationsplanung unter EMV-Gesichtspunkten
Hinweise zur
Anordnung und
Verlegung von
Installationskom-
ponenten
30
Die richtige Wahl der Leitungen, korrekte Erdung und funktionierender Potenzialaus-
gleich sind entscheidend für die erfolgreiche Installation von dezentralen Antrieben.
Grundsätzlich sind die einschlägigen Normen anzuwenden. Zusätzlich dazu sind fol-
gende Punkte besonders zu beachten:
•
Potenzialausgleich
– unabhängig von der Funktionserde (Schutzleiteranschluss) muss für niederohmi-
gen, HF-tauglichen Potenzialausgleich gesorgt werden (siehe auch VDE 0113
oder VDE 0100 Teil 540), z.B. durch
– flächige Verbindung metallischer (Anlagen-) Teile

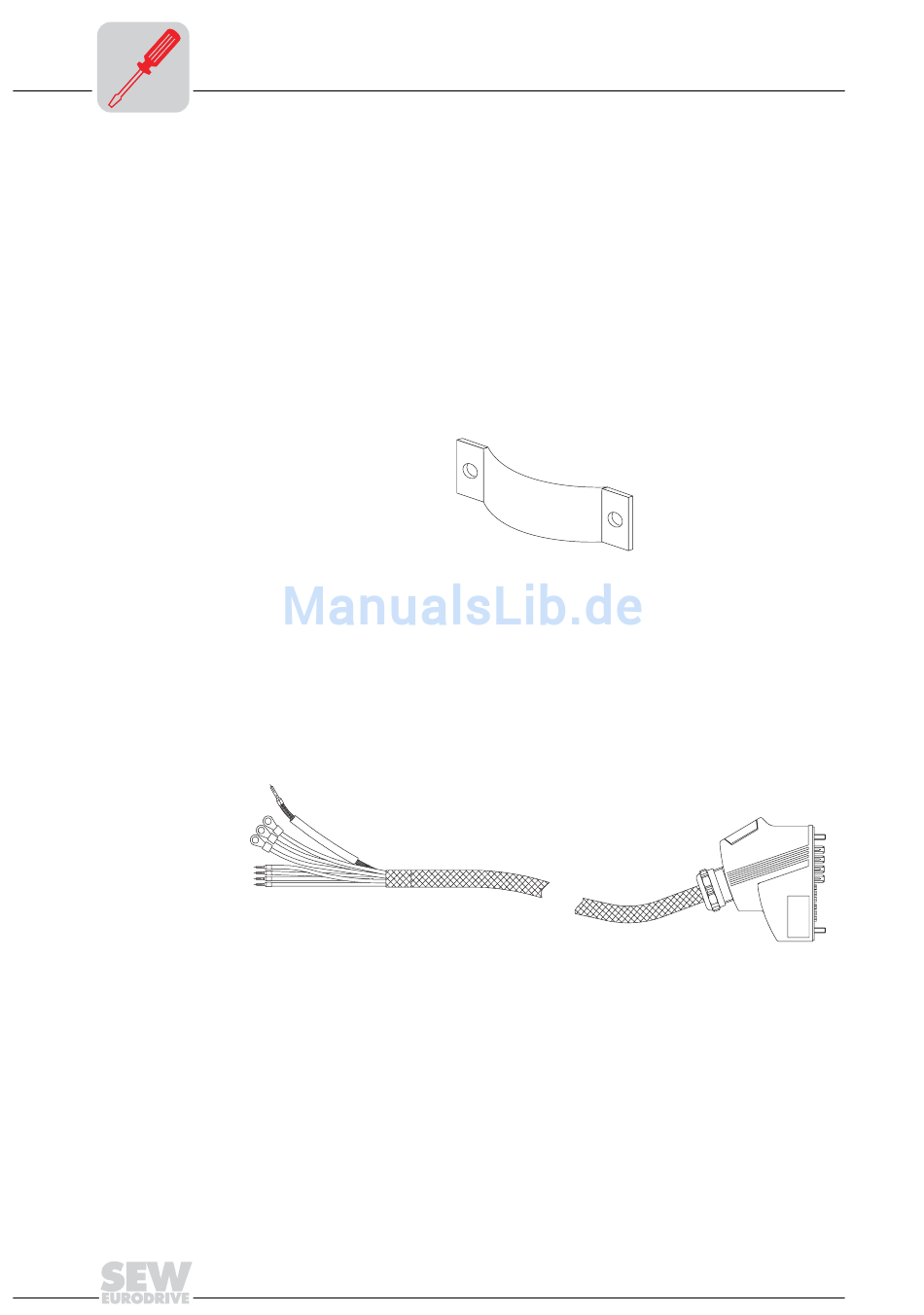

– Einsatz von Flachbanderdern (HF-Litze)
– Der Leitungsschirm von Datenleitungen darf nicht für den Potenzialausgleich ver-
wendet werden
•
Datenleitungen und 24 V-Versorgung
– sind getrennt von störbehafteten Leitungen (z.B. Ansteuerleitungen von Magnet-
ventilen, Motorleitungen) zu verlegen
•
Feldverteiler
– für die Verbindung zwischen Feldverteiler und Motor wird empfohlen, die speziell
dafür ausgelegten konfektionierten SEW-Hybridkabel zu verwenden
•
Kabelverschraubungen
– es muss eine Verschraubung mit großflächiger Schirmkontaktierung gewählt
werden (Hinweise zur Auswahl und ordnungsgemäßen Montage von Kabelver-
schraubungen beachten)
•
Leitungsschirm
– muss gute EMV-Eigenschaften aufweisen (hohe Schirmdämpfung)
– darf nicht nur als mechanischer Schutz des Kabels vorgesehen sein
– muss an den Leitungsenden flächig mit dem Metallgehäuse des Geräts (über
EMV-Metall-Kabelverschraubungen) verbunden werden (Hinweise zur Auswahl
und ordnungsgemäßer Montage von Kabelverschraubungen beachten)
•
Weitere Informationen finden Sie in der SEW-Druckschrift "Praxis der An-
triebstechnik – EMV in der Antriebstechnik"
Handbuch – AS-i-Schnittstellen, -Feldverteiler
03643AXX
03047AXX
