6.3

Anschluss AS-i-Kabel

Die AS-i-Schnittstelle MFK.. muss über das gelbe AS-i-Kabel mit dem AS-i-Netzwerk
verbunden werden. Der Anschluss erfolgt über den im zugehörigen Anschlussmodul
(z.B. Feldverteiler MFK../Z66./AF6) integrierten AS-i-M12-Stecker. Zusätzlich muss die
AS-i-Schnittstelle MFK mit 24 V-Hilfsspannung versorgt werden.

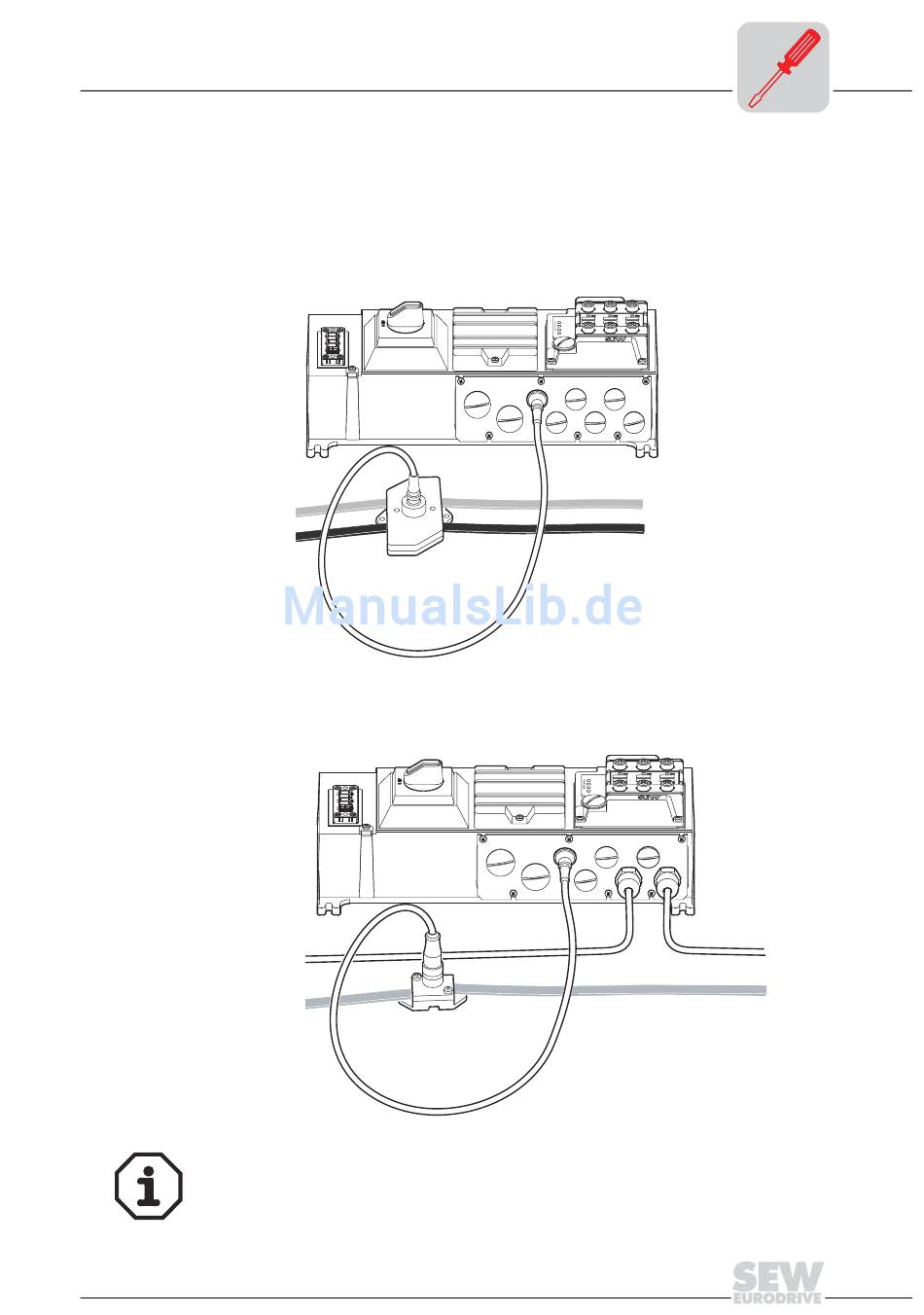

AS-i- und 24 V-
Anschluss über
gelbes und
schwarzes Kabel
mit Doppelabgriff
AS-i Anschluss
über gelbes
Kabel, 24 V-
Versorgung über
Rundleitung
AS-i (YE)
Der weitere Anschluss (abhängig vom gewählten Anschlussmodul) wird in den folgen-
den Kapiteln beschrieben.
Handbuch – AS-i-Schnittstellen, -Feldverteiler
24 V
Anschluss AS-i-Kabel
AS-i PWR
AS-i FLT
AS-i PWR
SYS-F
AS-i (YE)
AUX-PWR (BK)
AS-i PWR
AS-i FLT
AS-i PWR
SYS-F
6
51316AXX
24 V
AS-i (YE)
51316AXX
