I
9
Feldverteiler MF.../MM../Z.8., MQ.../MM../Z.8.
0 0
Schaltungsart
des angeschlos-
senen Motors
prüfen
Interne
Verdrahtung des
®
MOVIMOT -
Umrichters im
Feldverteiler
64

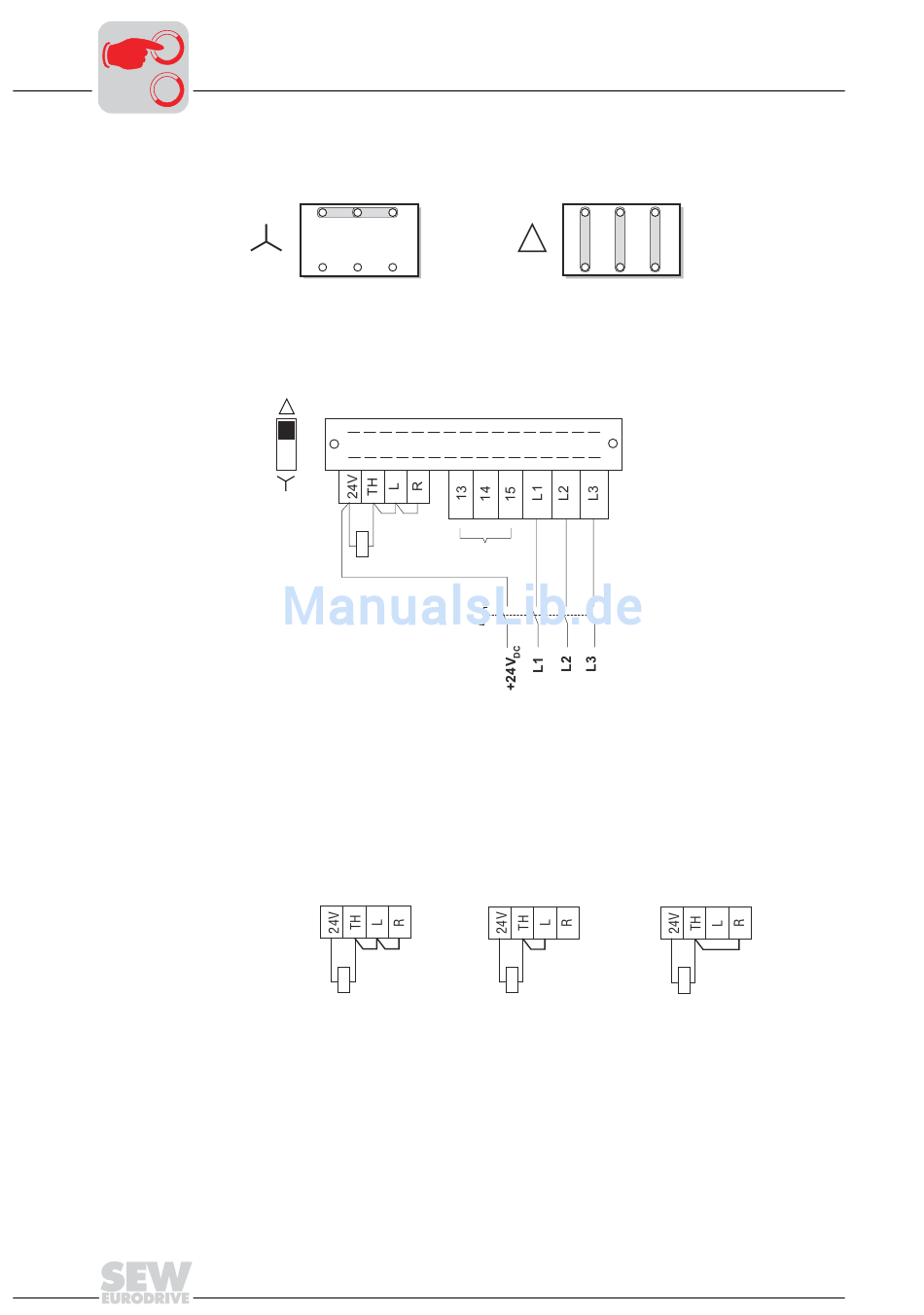

Prüfen Sie gemäß folgendem Bild, dass die gewählte Schaltungsart des Feldverteilers
mit der des angeschlossen Motors übereinstimmt.
W2 U2 V2
U1 V1 W1
Achtung: Bei Bremsmotoren darf kein Bremsgleichrichter im Klemmenkasten des
Motors eingebaut werden!
[1]
[2]
J
TH
[1] DIP-Schalter zur Einstellung der Schaltungsart
Stellen Sie sicher, dass die Schaltungsart des angeschlossenen Motors
mit der Schalterstellung des DIP-Schalters übereinstimmt.
[2] Drehrichtungsfreigabe beachten
(standardmäßig sind beide Drehrichtungen freigegeben)
Beide Drehrichtungen
sind freigegeben
ϑ
TH
[3] Anschluss für internen Bremswiderstand (nur bei Motoren ohne Bremse)
[4] Wartungs-Schalter
W2 U2
U1 V1
[3]
[4]
05981AXX
Nur Drehrichtung
Linkslauf ist freigegeben
ϑ
TH
Handbuch – AS-i-Schnittstellen, -Feldverteiler
V2
W1
03636AXX
X4
Nur Drehrichtung
Rechtslauf ist freigegeben
ϑ
TH
04957AXX
