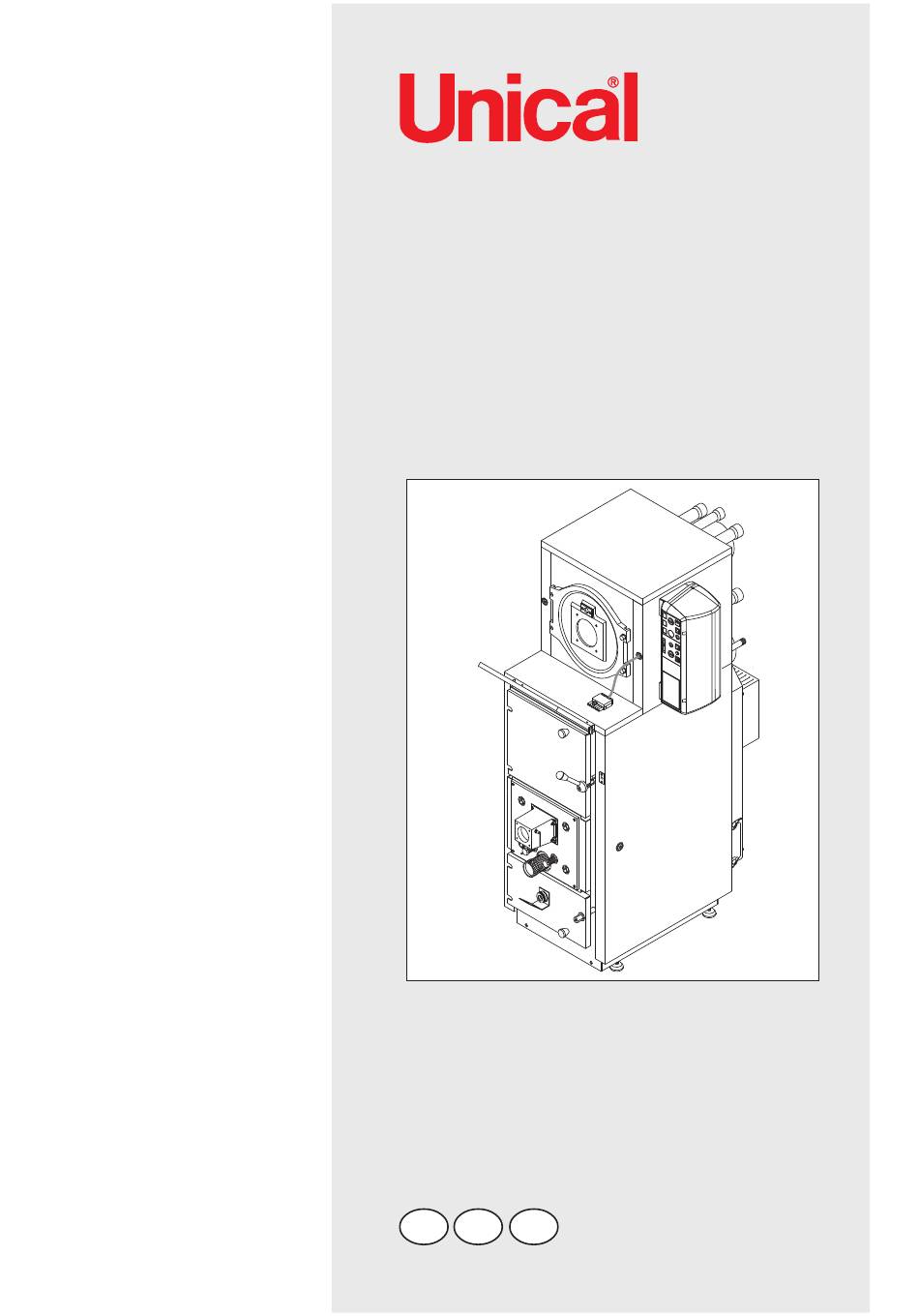

- Seite 1 AIREX 2S BICOMB MODUL Bedienungsanleitung für den Betreiber 43928 - 09/11 rev. 0...
- Seite 2 Zur Beachtung: Diese Bedienungsanleitung ist ein Bestandteil des Holz-Öl-/ Gas-Stahl-Spezialheizkessel AIREX 2S BICOMB MODUL und dient dem Betreiber der Heizungsanlage die Grundlage für eine sichere Bedienung und einen funktionell einwandfreien Kesselbetrieb. Die Kesselbedienung muß unter Berücksichtigung aller Empfehlungen des Heizungs- anlagen-Erstellers sowie nach den Angaben des Kessel-Herstellers erfolgen.
- Seite 3 Eine unzulängliche und unsachgemäße Installation kann Schäden für Personen, Tiere und Gegenstände zur Folge haben, für die die UNICAL keine Haftung übernimmt. Die UNICAL HOLZ-Öl-/ Gas-Stahlheizkessel dürfen nur für den in dieser Anleitung angegebenen Bestimmungszweck installiert werden. Jede andere Verwendung gilt als nichtbestimmungsgemäss und liegt außerhalb jeglicher Garantieansprüche.
- Seite 4 Häufiges Auftreten von Störungsanzeigen und das Ansprechen der Temperatur-Sicherheitseinrichtung oder des Sicherheitstemperaturbegrenzers deutet auf systembedingte Fehler der Heizungsanlage hin. Es ist deshalb unbedingt die Heizungsfachfirma oder ein von UNICAL autorisierter Fachmann zu verständigen. WICHTIGER HINWEIS! Der Holz-Öl-/ Gas- Stahlheizkessel ist für einen minimalen, unteren Temperaturbetrieb bei Holzfeuerung bis 65 °...
- Seite 5 Bedienung des Kessel-Schaltfeld 2.1 - BEDIENUNG DES KESSEL-SCHALTFELD - HOLZ - ÖL-/ GAS - CODE Nr. 23602) KESSEL-SCHALTFELD ohne eingebaute witterungsgeführte Heizungs-Regelung! Schaltfeld-Frontansicht: ohne Heizungsregelung (mit Blindplatte): Kessel-Betriebsschalter mit Kontrolllampe Rauchgas-Ventilator-Betriebsschalter Mischerkreispumpe-Betriebsschalter Kaminfeger”-Prüftaste” (Holzbetrieb) - Bedienung nur für den Heizungs- Prüftaste ”ÖL-/ Gasbetrieb”...
- Seite 6 Bedienung des Kessel-Schaltfeld Kesselkreispumpen - Betriebsschalter Nr. 13 Der Kesselkreispumpen-Betriebsschalter ist in Pos. II ein- geschaltet und in Pos. 0 ausgeschaltet! In Pos. II ist die elektrische Stromversorgung zur Kesselkreis-Umwälzpumpe über den im Schaltfeld eingebauten Kessel-Minimal-Temperaturwächter (Schaltpunkt unter 65 °C) hergestellt. HINWEIS: Die Kesselkreis-Umwälzpumpe geht durch den vorgeschalteten Minimal-Temperaturwächter zum Schutz des Heizkessels gegen Taupunktkorossion erst...
- Seite 7 Bedienung des Kessel-Schaltfeld Holzkessel-Heizungs-Temperaturregelung Nr. 32 Die Kessel-Heizungstemperaturregelung geschieht im Temperaturbereich von 75 - 85 °C. Drehen des Drehknopfes nach “rechts” ergibt eine höhere, nach “links” eine geringere Temperatureinstellung. Öl-/ Gaskessel-Heizungs-Temperaturregelung Nr. 33 Die Kessel-Heizungstemperaturregelung geschieht im Temperaturbereich von 40 - 75 °C. Holzkessel-Sicherheitstemperaturbegrenzer Nr.
- Seite 8 Betriebs-Hinweise 2.3 - ALLGEMEINE HINWEISE ZUR 2.4 - DER HOLZ-BRENNSTOFF HOLZ-VERBRENNUNG Im Trocknungsprozess verliert Holz seine natürliche Feuchtigkeit. Für einen umweltfreundlichen Betrieb empfehlen Waldfrisches Holz hat einen Wassergehalt wir einen Pufferspeicher oder Pufferheizkessel zu von rund 50%. Wird das Holz zwei Jahre installieren.
- Seite 9 Betriebs-Hinweise 2.5 - BRENNHOLZ-TROCKNUNG ALLGEMEINE-REGELN: Brennholz sofort nach der Fällung einsägen, in gemäß Nach ca. 5-10 Minuten sollte sich ein ausreichender Glut- den Kessel-Füllraumtiefen aufspalten und aufsteren, stock gebildet haben, so daß weiterer Holz-Brennstoff AIREX 25 und 40 = Längenabmessung 50cm (+1cm, - 4cm) in Längsrichtung des Kessels aufgelegt werden kann.
- Seite 10 S = Sekundärluft - Regelung Die Schrauben sind bei Kessel- Anlieferung voll eingedreht, KESSEL-TYP: und werden gegen den Uhrzeigersinn geöffnet. AIREX 2S BICOMB MODUL 25 AIREX 2S BICOMB MODUL 40 EINSTELLUNG: AIREX 2S BICOMB MODUL 50 A = Gute bis sehr gute Holz-Qualitat, mit einem Feuchtegehalt ca.
- Seite 11 Betriebs-Hinweise 2.8 - UNTERSCHIEDLICHE VERBRENNUNGSSITUATIONEN Die Richtflamme soll bei Erreichen der Kesselbetriebstempe- Es ist gegebenenfalls empfehlenswert, nach voll geöffneter Sekundär-Lufteinstellung die Primär-Luft so lange zu drosseln, ratur (mind. 65 C) den Feuerraum bis zum Hitzeschild am ° bis die Rauchentwicklung beseitigt ist. Boden leicht rotierend ausfüllen.
- Seite 12 Betriebs-Hinweise 2.11 - HINWEISE ÜBER FUNKTIONSSTÖRUNGEN UND DEREN BEHEBUNG Störungen: Abhilfen: Kessel erreicht innerhalb 30 Minuten nicht die Minimal- 1. Schwerkraftzirkulation unterbinden. temperatur und schaltet das Gebläse und die Kesselkreis-pum- 2. Pumpen und andere Verbraucher am Schaltfeld pe ab bzw.. bei Automatik auf den Öl-/Gasbrenner um. anschließen.
- Seite 13 Bereich: nur von geschultem Fachpersonal unter siehe hierzu auch Kap.3.1 in Seite 14. Verwendung von Original UNICAL-Ersatzteilen • Kessel ausser Betrieb nehmen, Netzschalter ausschalten, und von UNICAL freigegebenen Materialen • Absperrhähne schliessen, durchgeführt werden. • Kessel-rückseitige Reinigungsabdeckung entfernen und seitliche Reinigungsklappen am Abgassammler öffnen, BESEITIGUNG VON FEHLFUNKTIONEN: •...
- Seite 14 Holz-Öl-/ Gaskessel Abgassammler-Dichtung Zustand überprüfen Wenn verhärtet oder brüchig austauschen Holz-Öl-/ Gaskessel Glühstab und Gusseinsätze Material-Zustand überprüfen Reinigen und in richtiger Position wieder plazieren, defekte Körper ersetzen Keramische Einbauten: Risse, Beschädigungen Mit UNICAL Reparatur- und Füllmaterial Brennerplatte, in Türen ausbessern...
- Seite 15 Ersatzteil-Nachweis 3.2.1 - DARSTELLUNG DER KESSEL- ERSATZ- UND INSTANDSETZUNGSTEILE FÜR DEN HOLZKESSEL-BEREICH ERSATZTEIL-LEGENDE siehe Seite 17!
- Seite 16 Ersatzteil-Nachweis 3.2.2 - DARSTELLUNG DER KESSEL- ERSATZ- UND INSTANDSETZUNGSTEILE FÜR DEN HOLZKESSEL-BEREICH ERSATZTEIL-LEGENDE siehe Seite 17! DARSTELLUNG DER KESSEL-ERSATZ- UND INSTANDSETZUNGSTEILE FÜR DEN ÖL-/ GASKESSEL-BEREICH...
- Seite 17 Ersatzteil-Nachweis 3.3 - KESSEL- ERSATZTEILLISTE KOMPONENTEN KESSELTYP POS. BESTELL-NR BEZEICHNUNG AIREX 2S 25 BICOMB AIREX 2S 40 BICOMB AIREX 2S 50 BICOMB Türdichtung “Glasfaser” 16x21 m. 1,2 20446 m. 1,45 m. 1,45 IMP0010 Türknopf M 8 MAN0010 Türgriff VOL0010 Türverschluss m.
- Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 - info@unical-ag.com “Die Unical AG lehnt jede Haftung für Ungenauigkeiten verursacht durch Fehler bei Übertragung oder Druck ab. Die Unical AG behält sich das Recht vor, Änderungen an Produkten ohne vorhergehende Ankündingung vorzunehmen und am Markt einzuführen, insbesondere dann, wenn diese als notwendig oder als nützlich erachtet werden.”...
