© Polycom, Inc.

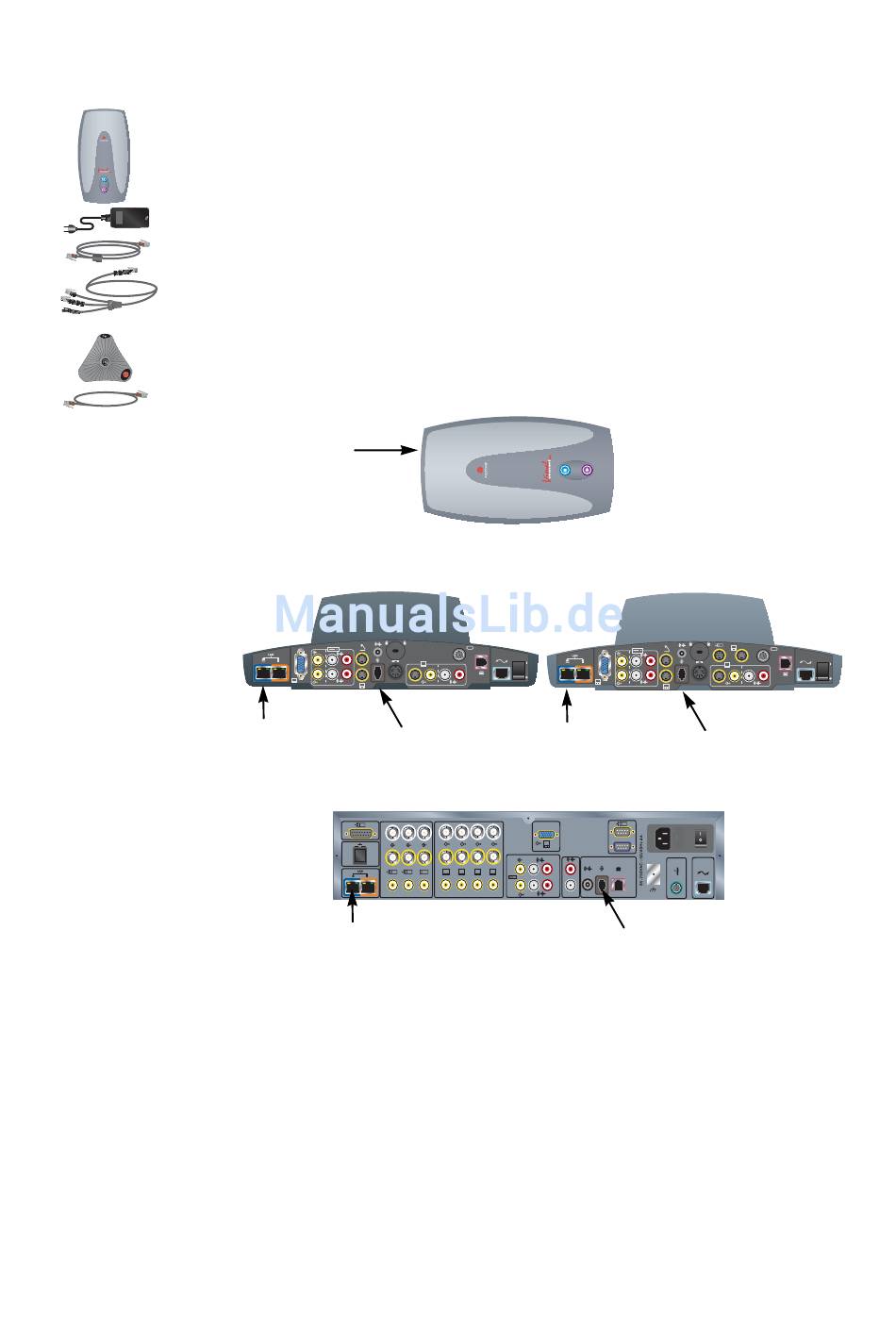

So schließen Sie das Visual Concert FX-Gerät an:
1.
Stellen Sie sicher, dass das System ausgeschaltet ist.
2.
Verbinden Sie, wie in Visual Concert FX Quick Start gezeigt,
das Einfachsteckerende des Systemkabels mit dem Systemanschluss
des Visual Concert FX-Geräts.
3.
Verbinden Sie den LAN-Stecker des Systemkabels mit dem blauen
LAN-Anschluss des Systems, der sich links auf der Geräterückseite
befindet.
4.
Verbinden Sie den Mikrofonanschluss des Systemkabels mit dem
Mikrofoneingang des Systems.
System
ViewStation EX
2
3.3V
7A
12V
3A
XVGA
4
2
Mikrofon
LAN
1
Y
C
4
1
LAN
5.
Verbinden Sie das Mikrofon bzw. die Mikrofone mithilfe der im Lieferumfang
des Visual Concert FX-Geräts enthaltenen Mikrofonkabel mit dem
Visual Concert FX.
6.
Verbinden Sie den Stromanschluss des Systemkabels mit dem Netzteil.
Stecken Sie das Netzkabel des Netzteils in eine Steckdose.
7.
Sie können außerdem einen VGA-Monitor an den VGA-Ausgang des
Visual Concert FX-Geräts anschließen anstatt den Monitor direkt mit
dem Anschluss auf der Rückseite des Systems zu verbinden.
Kapitel 2 – Konfiguration der Systemhardware
Visual Concert FX
0101
1
LAN
VS4000
XVGA
Y
5
C
1
2
3
4
2
3
ViewStation FX
4
3
2
3.3V
7A
12V
3A
1
XVGA
4
2
Mikrofon
4
0101
Mikrofon
0101
2-15
