Administratorhandbuch für ViewStation EX, ViewStation FX und VS4000
2-10

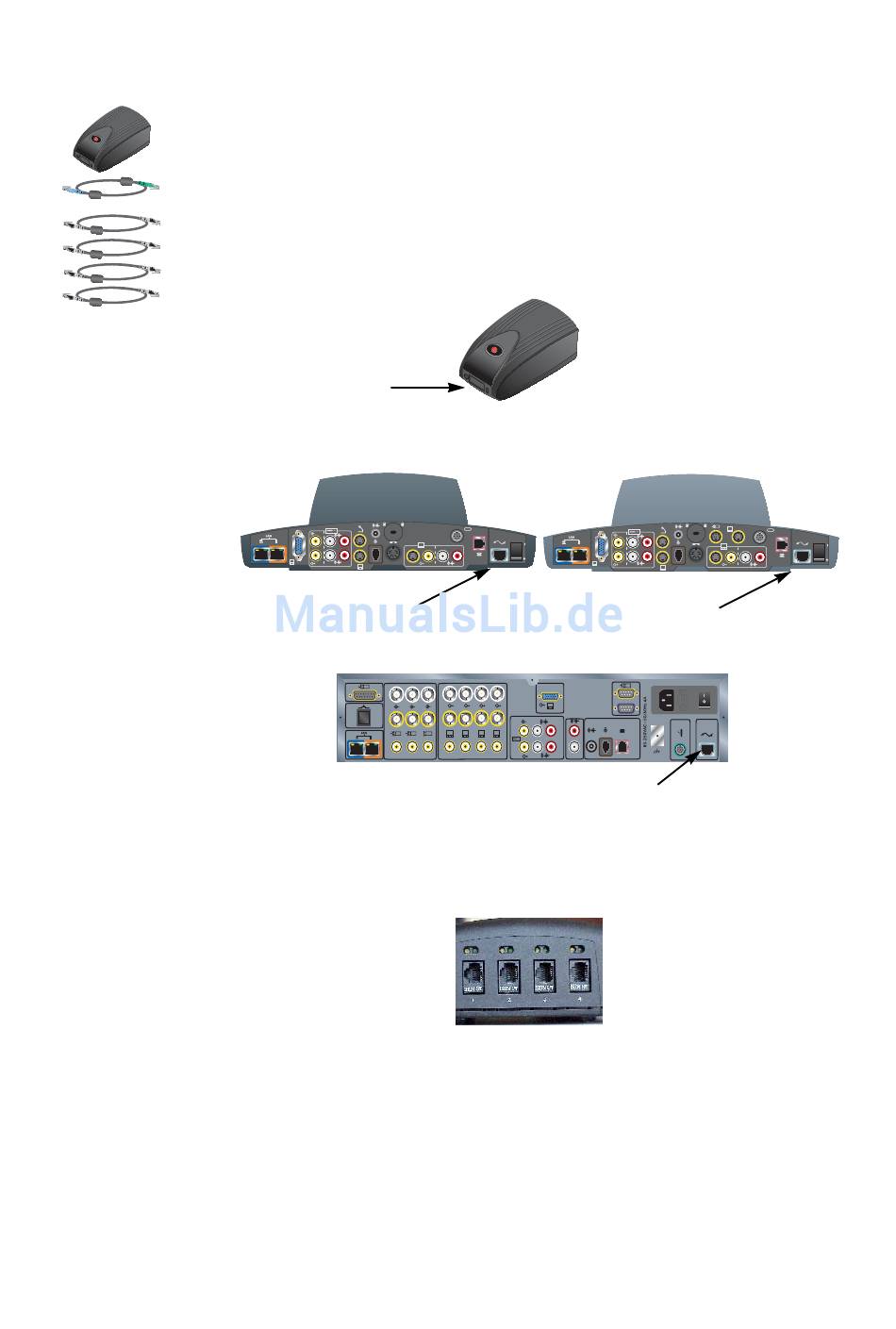

So schließen Sie ein Quad BRI-Netzwerkschnittstellenmodul an:
1.
Stellen Sie sicher, dass das System ausgeschaltet ist.
2.
Verbinden Sie den Systemanschluss des Quad BRI-
Netzwerkschnittstellenmoduls mithilfe eines Netzwerkschnittstellenkabels,
dass farblich hellblau auf der einen und grün auf der anderen Seite
gekennzeichnet ist, mit dem System.
System
anschluss
ViewStation EX
2
3.3V
7A
12V
3A
XVGA
4
2
Netzwerkschnittstelle
1
Y
C
1
Verbinden Sie den Netzwerkanschluss des of the Quad
3.
BRI-Netzwerkschnittstellenmoduls mit dem NT-1-Gerät bzw. dem
ISDN-Netzwerk. Wenn Sie nicht an alle vier Anschlüsse BRI-Leitungen
anschließen, führen Sie den Anschluss in ansteigender Reihenfolge durch.
4.
Falls Sie ein NT-1-Gerät verwenden, schließen Sie dieses an das
ISDN-Netzwerk an.
Quad BRI
0101
1
Netzwerkschnittstelle
VS4000
XVGA
Y
5
C
1
2
3
4
4
2
3
Netzwerkschnittstelle
ViewStation FX
4
3
2
3.3V
7A
12V
3A
1
XVGA
4
2
4
0101
www.polycom.com/videodocumentation
