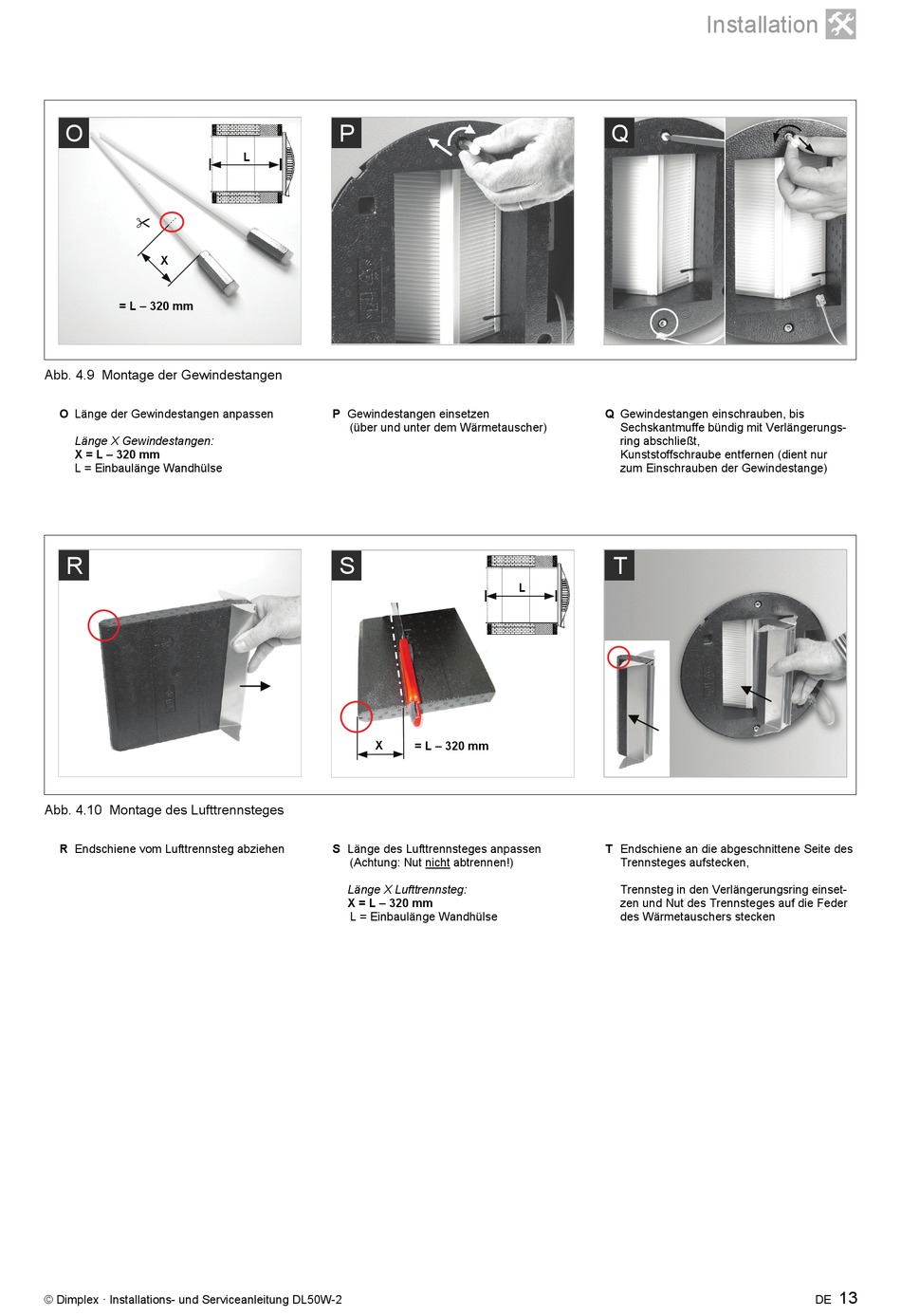

Abb. 4.9 Montage Der Gewindestangen; Abb. 4.10 Montage Des Lufttrennsteges - Dimplex DL 50 WA2 Installations- Und Serviceanleitung

O

X
= L – 320 mm

Abb. 4.9 Montage der Gewindestangen

O Länge der Gewindestangen anpassen
Länge X Gewindestangen:
X = L – 320 mm
L = Einbaulänge Wandhülse
R

Abb. 4.10 Montage des Lufttrennsteges

R Endschiene vom Lufttrennsteg abziehen
© Dimplex · Installations- und Serviceanleitung DL50W-2
P
L
P Gewindestangen einsetzen
(über und unter dem Wärmetauscher)
S
X
S Länge des Lufttrennsteges anpassen
(Achtung: Nut nicht abtrennen!)
Länge X Lufttrennsteg:
X = L – 320 mm
L = Einbaulänge Wandhülse
L
= L – 320 mm
Installation
Q
Q Gewindestangen einschrauben, bis
Sechskantmuffe bündig mit Verlängerungs-
ring abschließt,
Kunststoffschraube entfernen (dient nur
zum Einschrauben der Gewindestange)
T
T Endschiene an die abgeschnittene Seite des
Trennsteges aufstecken,
Trennsteg in den Verlängerungsring einset-
zen und Nut des Trennsteges auf die Feder
des Wärmetauschers stecken

