Technische Daten

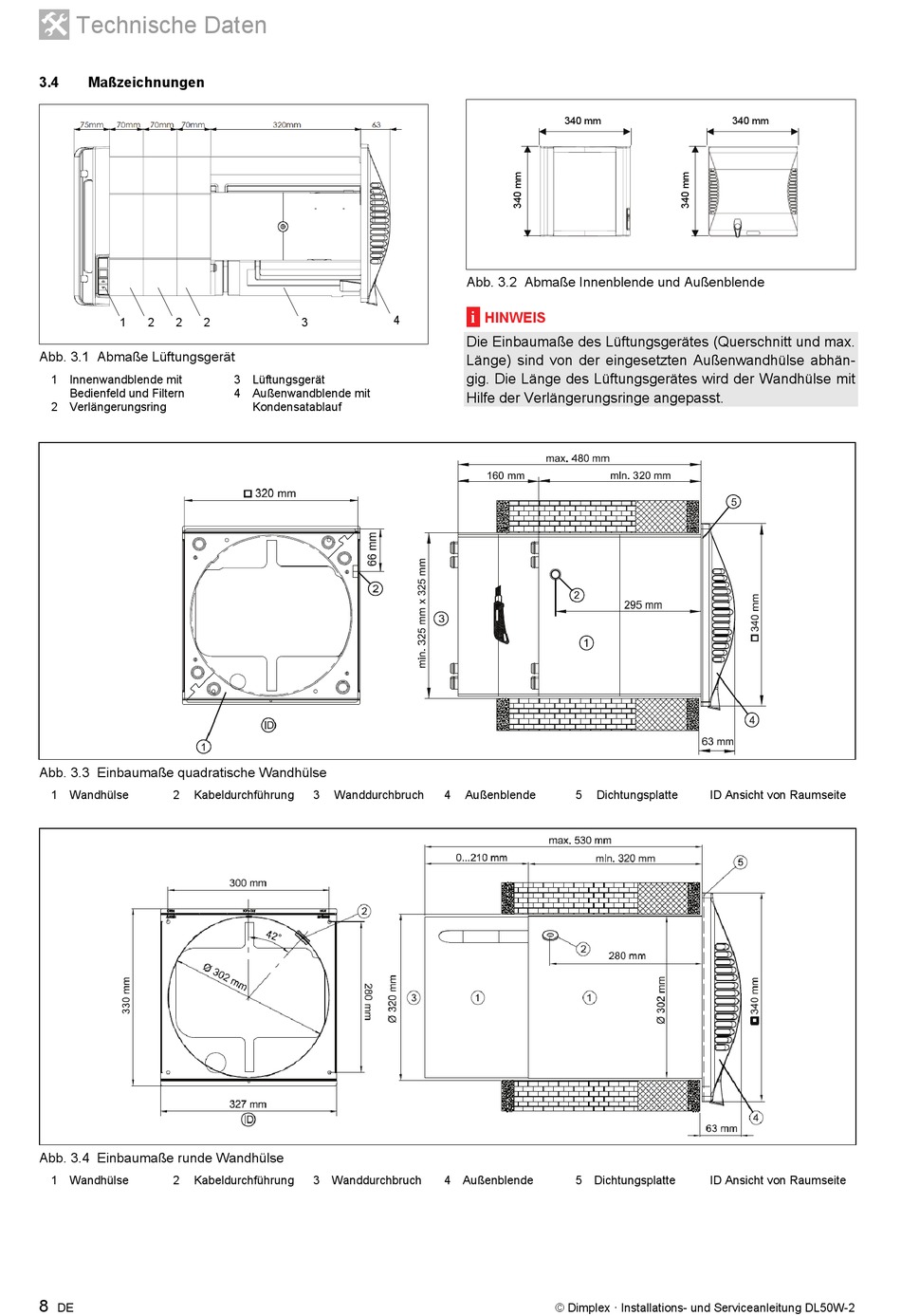

3.4 Maßzeichnungen
1 2 2 2
Abb. 3.1 Abmaße Lüftungsgerät
1 Innenwandblende mit
Bedienfeld und Filtern
2 Verlängerungsring
Abb. 3.3 Einbaumaße quadratische Wandhülse
1 Wandhülse 2 Kabeldurchführung
Abb. 3.4 Einbaumaße runde Wandhülse
1 Wandhülse 2 Kabeldurchführung
8
DE
4
3
3 Lüftungsgerät
4 Außenwandblende mit
Kondensatablauf
3 Wanddurchbruch
3 Wanddurchbruch
340 mm
Abb. 3.2 Abmaße Innenblende und Außenblende
i
HINWEIS
Die Einbaumaße des Lüftungsgerätes (Querschnitt und max.
Länge) sind von der eingesetzten Außenwandhülse abhän-
gig. Die Länge des Lüftungsgerätes wird der Wandhülse mit
Hilfe der Verlängerungsringe angepasst.
4 Außenblende 5 Dichtungsplatte
4 Außenblende 5 Dichtungsplatte
© Dimplex · Installations- und Serviceanleitung DL50W-2
340 mm
ID Ansicht von Raumseite
ID Ansicht von Raumseite
