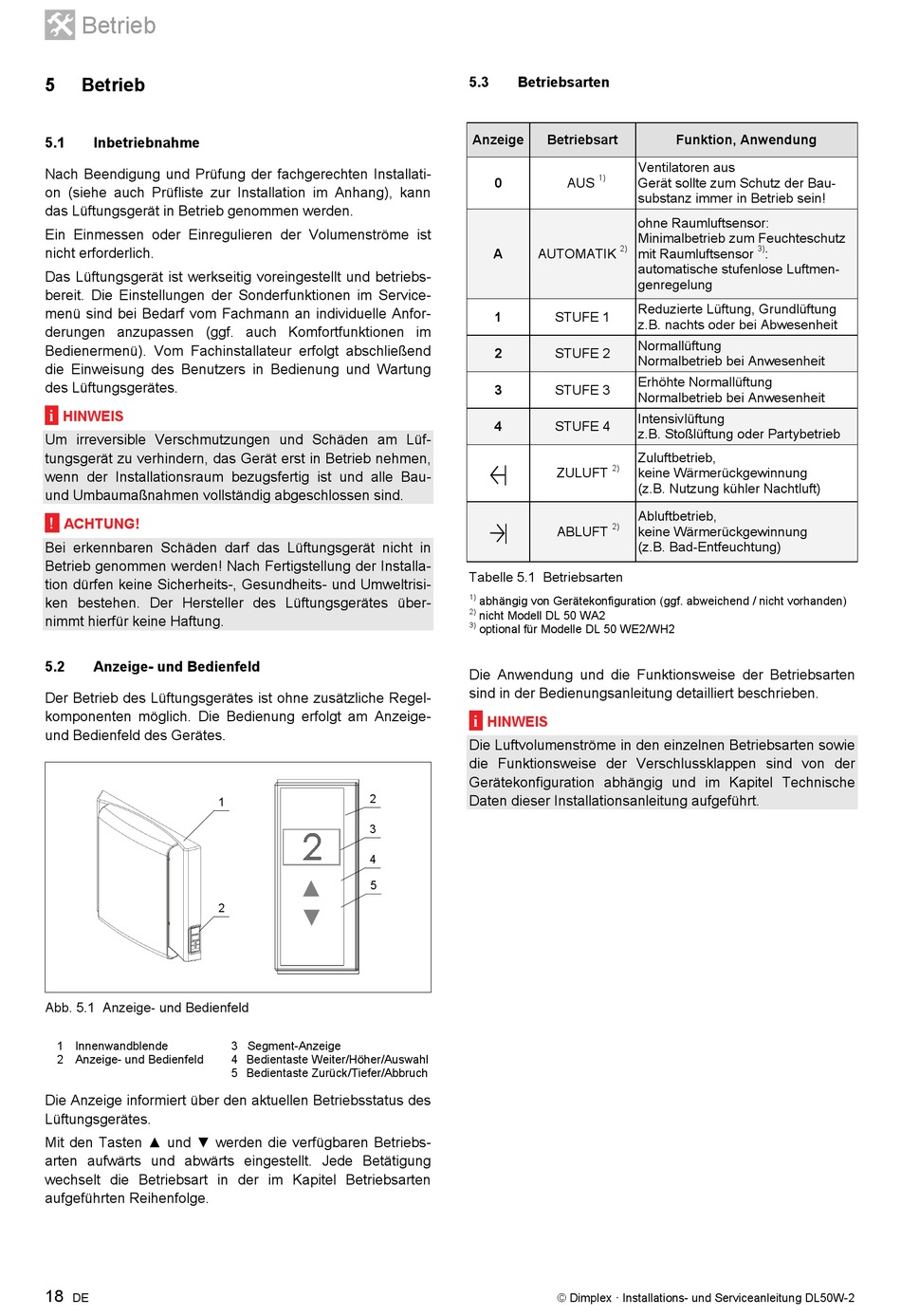

Betrieb; Inbetriebnahme; Anzeige- Und Bedienfeld; Betriebsarten - Dimplex DL 50 WA2 Installations- Und Serviceanleitung



Betrieb

5 Betrieb
5.1

Inbetriebnahme

Nach Beendigung und Prüfung der fachgerechten Installati-
on (siehe auch Prüfliste zur Installation im Anhang), kann
das Lüftungsgerät in Betrieb genommen werden.
Ein Einmessen oder Einregulieren der Volumenströme ist
nicht erforderlich.
Das Lüftungsgerät ist werkseitig voreingestellt und betriebs-
bereit. Die Einstellungen der Sonderfunktionen im Service-
menü sind bei Bedarf vom Fachmann an individuelle Anfor-
derungen anzupassen (ggf. auch Komfortfunktionen im
Bedienermenü). Vom Fachinstallateur erfolgt abschließend
die Einweisung des Benutzers in Bedienung und Wartung
des Lüftungsgerätes.
i
HINWEIS
Um irreversible Verschmutzungen und Schäden am Lüf-
tungsgerät zu verhindern, das Gerät erst in Betrieb nehmen,
wenn der Installationsraum bezugsfertig ist und alle Bau-
und Umbaumaßnahmen vollständig abgeschlossen sind.
!
ACHTUNG!
Bei erkennbaren Schäden darf das Lüftungsgerät nicht in
Betrieb genommen werden! Nach Fertigstellung der Installa-
tion dürfen keine Sicherheits-, Gesundheits- und Umweltrisi-
ken bestehen. Der Hersteller des Lüftungsgerätes über-
nimmt hierfür keine Haftung.
5.2

Anzeige- und Bedienfeld

Der Betrieb des Lüftungsgerätes ist ohne zusätzliche Regel-
komponenten möglich. Die Bedienung erfolgt am Anzeige-
und Bedienfeld des Gerätes.

Abb. 5.1 Anzeige- und Bedienfeld

1 Innenwandblende
2 Anzeige- und Bedienfeld
Die Anzeige informiert über den aktuellen Betriebsstatus des
Lüftungsgerätes.
Mit den Tasten ▲ und ▼ werden die verfügbaren Betriebs-
arten aufwärts und abwärts eingestellt. Jede Betätigung
wechselt die Betriebsart in der im Kapitel Betriebsarten
aufgeführten Reihenfolge.
18
DE
2
1
3
4
▲
5
2
▼
3 Segment-Anzeige
4 Bedientaste Weiter/Höher/Auswahl
5 Bedientaste Zurück/Tiefer/Abbruch
5.3

Betriebsarten

Anzeige Betriebsart
Ventilatoren aus
1)
0 AUS Gerät sollte zum Schutz der Bau-
substanz immer in Betrieb sein!
ohne Raumluftsensor:
Minimalbetrieb zum Feuchteschutz
2)
A AUTOMATIK mit Raumluftsensor
automatische stufenlose Luftmen-
genregelung
Reduzierte Lüftung, Grundlüftung
1 STUFE 1
z.B. nachts oder bei Abwesenheit
Normallüftung
2 STUFE 2
Normalbetrieb bei Anwesenheit
Erhöhte Normallüftung
3 STUFE 3
Normalbetrieb bei Anwesenheit
Intensivlüftung
4 STUFE 4
z.B. Stoßlüftung oder Partybetrieb
Zuluftbetrieb,
2)
ZULUFT
keine Wärmerückgewinnung
(z.B. Nutzung kühler Nachtluft)
Abluftbetrieb,
2)
ABLUFT keine Wärmerückgewinnung
(z.B. Bad-Entfeuchtung)

Tabelle 5.1 Betriebsarten

1)
abhängig von Gerätekonfiguration (ggf. abweichend / nicht vorhanden)
2)
nicht Modell DL 50 WA2
3)
optional für Modelle DL 50 WE2/WH2
Die Anwendung und die Funktionsweise der Betriebsarten
sind in der Bedienungsanleitung detailliert beschrieben.
i
HINWEIS
Die Luftvolumenströme in den einzelnen Betriebsarten sowie
die Funktionsweise der Verschlussklappen sind von der
Gerätekonfiguration abhängig und im Kapitel Technische
Daten dieser Installationsanleitung aufgeführt.
© Dimplex · Installations- und Serviceanleitung DL50W-2
Funktion, Anwendung
3)
:
