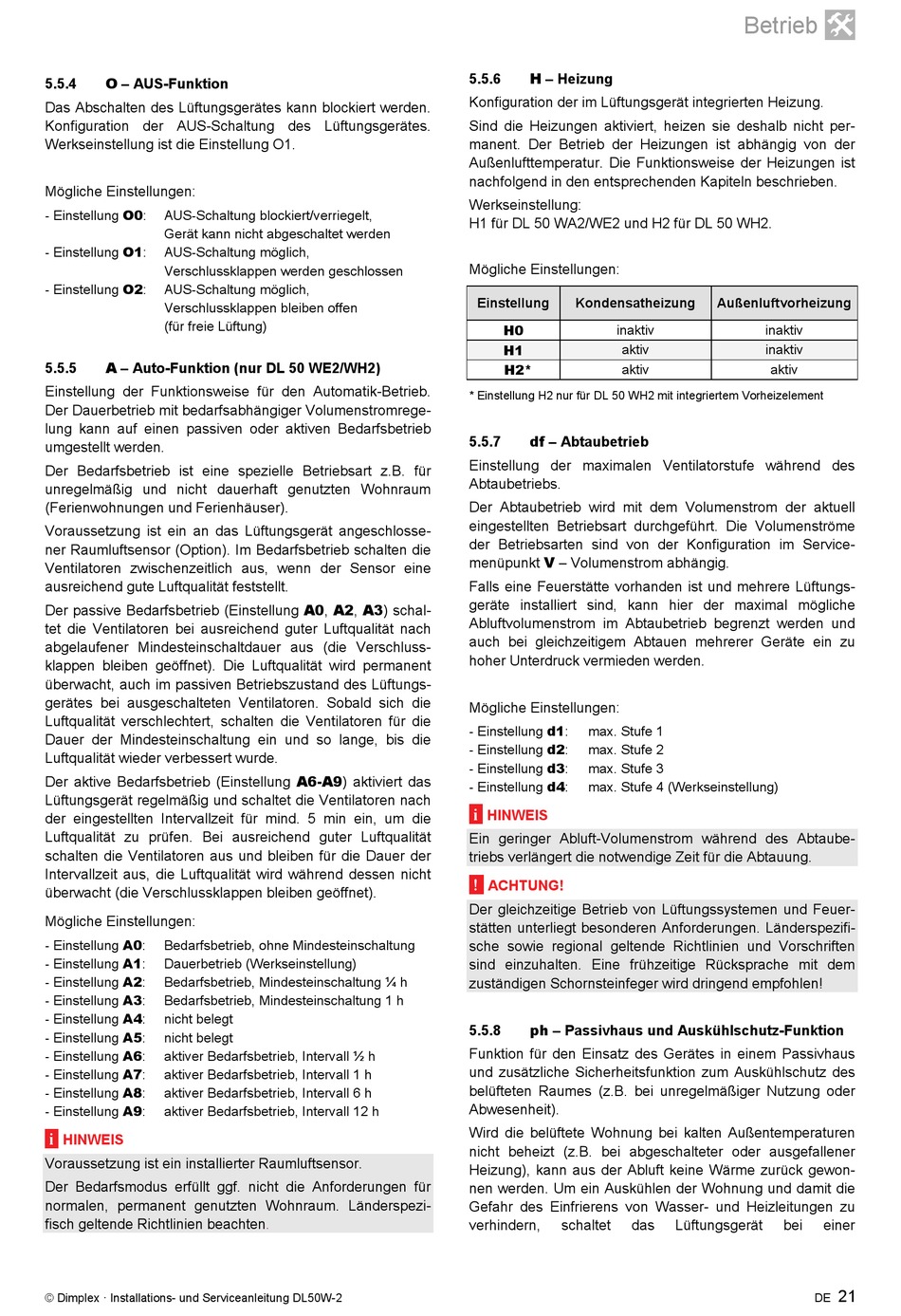

O – AUS-Funktion
5.5.4
Das Abschalten des Lüftungsgerätes kann blockiert werden.
Konfiguration der AUS-Schaltung des Lüftungsgerätes.
Werkseinstellung ist die Einstellung O1.
Mögliche Einstellungen:
- Einstellung O0:
AUS-Schaltung blockiert/verriegelt,
Gerät kann nicht abgeschaltet werden
- Einstellung O1:
AUS-Schaltung möglich,
Verschlussklappen werden geschlossen
- Einstellung O2:
AUS-Schaltung möglich,
Verschlussklappen bleiben offen
(für freie Lüftung)
A – Auto-Funktion (nur DL 50 WE2/WH2)
5.5.5
Einstellung der Funktionsweise für den Automatik-Betrieb.
Der Dauerbetrieb mit bedarfsabhängiger Volumenstromrege-
lung kann auf einen passiven oder aktiven Bedarfsbetrieb
umgestellt werden.
Der Bedarfsbetrieb ist eine spezielle Betriebsart z.B. für
unregelmäßig und nicht dauerhaft genutzten Wohnraum
(Ferienwohnungen und Ferienhäuser).
Voraussetzung ist ein an das Lüftungsgerät angeschlosse-
ner Raumluftsensor (Option). Im Bedarfsbetrieb schalten die
Ventilatoren zwischenzeitlich aus, wenn der Sensor eine
ausreichend gute Luftqualität feststellt.
Der passive Bedarfsbetrieb (Einstellung A0, A2, A3) schal-
tet die Ventilatoren bei ausreichend guter Luftqualität nach
abgelaufener Mindesteinschaltdauer aus (die Verschluss-
klappen bleiben geöffnet). Die Luftqualität wird permanent
überwacht, auch im passiven Betriebszustand des Lüftungs-
gerätes bei ausgeschalteten Ventilatoren. Sobald sich die
Luftqualität verschlechtert, schalten die Ventilatoren für die
Dauer der Mindesteinschaltung ein und so lange, bis die
Luftqualität wieder verbessert wurde.
Der aktive Bedarfsbetrieb (Einstellung A6-A9) aktiviert das
Lüftungsgerät regelmäßig und schaltet die Ventilatoren nach
der eingestellten Intervallzeit für mind. 5 min ein, um die
Luftqualität zu prüfen. Bei ausreichend guter Luftqualität
schalten die Ventilatoren aus und bleiben für die Dauer der
Intervallzeit aus, die Luftqualität wird während dessen nicht
überwacht (die Verschlussklappen bleiben geöffnet).
Mögliche Einstellungen:
- Einstellung A0:
Bedarfsbetrieb, ohne Mindesteinschaltung
- Einstellung A1:
Dauerbetrieb (Werkseinstellung)
- Einstellung A2:
Bedarfsbetrieb, Mindesteinschaltung ¼ h
- Einstellung A3:
Bedarfsbetrieb, Mindesteinschaltung 1 h
- Einstellung A4:
nicht belegt
- Einstellung A5:
nicht belegt
- Einstellung A6:
aktiver Bedarfsbetrieb, Intervall ½ h
- Einstellung A7:
aktiver Bedarfsbetrieb, Intervall 1 h
- Einstellung A8:
aktiver Bedarfsbetrieb, Intervall 6 h
- Einstellung A9:
aktiver Bedarfsbetrieb, Intervall 12 h
i
HINWEIS
Voraussetzung ist ein installierter Raumluftsensor.
Der Bedarfsmodus erfüllt ggf. nicht die Anforderungen für
normalen, permanent genutzten Wohnraum. Länderspezi-
fisch geltende Richtlinien beachten.
© Dimplex · Installations- und Serviceanleitung DL50W-2
H – Heizung
5.5.6
Konfiguration der im Lüftungsgerät integrierten Heizung.
Sind die Heizungen aktiviert, heizen sie deshalb nicht per-
manent. Der Betrieb der Heizungen ist abhängig von der
Außenlufttemperatur. Die Funktionsweise der Heizungen ist
nachfolgend in den entsprechenden Kapiteln beschrieben.
Werkseinstellung:
H1 für DL 50 WA2/WE2 und H2 für DL 50 WH2.
Mögliche Einstellungen:
Einstellung Kondensatheizung
H0
inaktiv
H1
aktiv
H2*
aktiv
* Einstellung H2 nur für DL 50 WH2 mit integriertem Vorheizelement
df – Abtaubetrieb
5.5.7
Einstellung der maximalen Ventilatorstufe während des
Abtaubetriebs.
Der Abtaubetrieb wird mit dem Volumenstrom der aktuell
eingestellten Betriebsart durchgeführt. Die Volumenströme
der Betriebsarten sind von der Konfiguration im Service-
menüpunkt V – Volumenstrom abhängig.
Falls eine Feuerstätte vorhanden ist und mehrere Lüftungs-
geräte installiert sind, kann hier der maximal mögliche
Abluftvolumenstrom im Abtaubetrieb begrenzt werden und
auch bei gleichzeitigem Abtauen mehrerer Geräte ein zu
hoher Unterdruck vermieden werden.
Mögliche Einstellungen:
- Einstellung d1:
max. Stufe 1
- Einstellung d2:
max. Stufe 2
- Einstellung d3:
max. Stufe 3
- Einstellung d4:
max. Stufe 4 (Werkseinstellung)
i
HINWEIS
Ein geringer Abluft-Volumenstrom während des Abtaube-
triebs verlängert die notwendige Zeit für die Abtauung.
!
ACHTUNG!
Der gleichzeitige Betrieb von Lüftungssystemen und Feuer-
stätten unterliegt besonderen Anforderungen. Länderspezifi-
sche sowie regional geltende Richtlinien und Vorschriften
sind einzuhalten. Eine frühzeitige Rücksprache mit dem
zuständigen Schornsteinfeger wird dringend empfohlen!
ph – Passivhaus und Auskühlschutz-Funktion
5.5.8
Funktion für den Einsatz des Gerätes in einem Passivhaus
und zusätzliche Sicherheitsfunktion zum Auskühlschutz des
belüfteten Raumes (z.B. bei unregelmäßiger Nutzung oder
Abwesenheit).
Wird die belüftete Wohnung bei kalten Außentemperaturen
nicht beheizt (z.B. bei abgeschalteter oder ausgefallener
Heizung), kann aus der Abluft keine Wärme zurück gewon-
nen werden. Um ein Auskühlen der Wohnung und damit die
Gefahr des Einfrierens von Wasser- und Heizleitungen zu
verhindern, schaltet das

Betrieb
Außenluftvorheizung
inaktiv
inaktiv
aktiv
Lüftungsgerät bei einer
