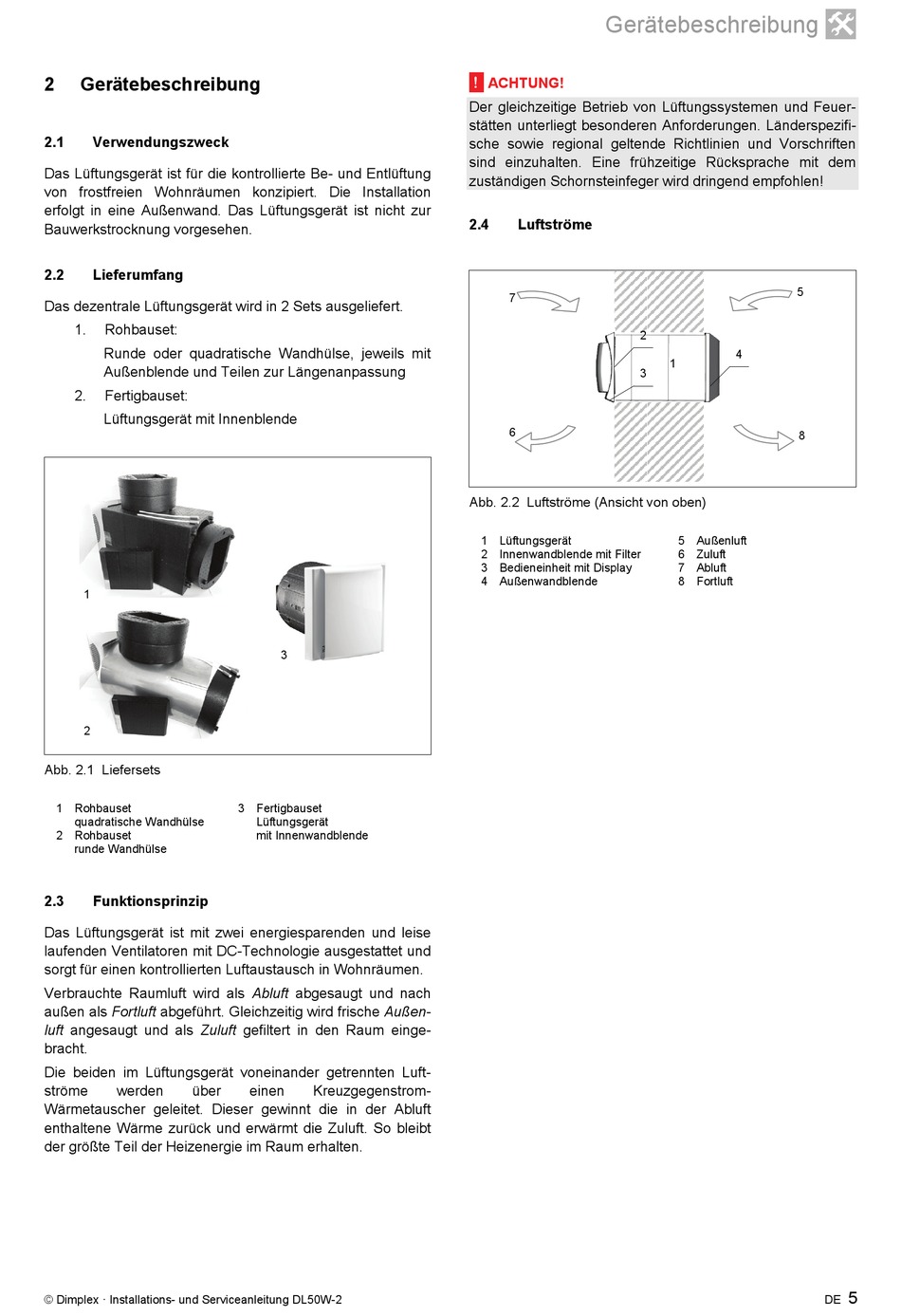

Gerätebeschreibung; Verwendungszweck; Lieferumfang; Funktionsprinzip - Dimplex DL 50 WA2 Installations- Und Serviceanleitung

2 Gerätebeschreibung
2.1

Verwendungszweck

Das Lüftungsgerät ist für die kontrollierte Be- und Entlüftung
von frostfreien Wohnräumen konzipiert. Die Installation
erfolgt in eine Außenwand. Das Lüftungsgerät ist nicht zur
Bauwerkstrocknung vorgesehen.
2.2

Lieferumfang

Das dezentrale Lüftungsgerät wird in 2 Sets ausgeliefert.
1. Rohbauset:
Runde oder quadratische Wandhülse, jeweils mit
Außenblende und Teilen zur Längenanpassung
2. Fertigbauset:
Lüftungsgerät mit Innenblende
1
2

Abb. 2.1 Liefersets

1 Rohbauset
quadratische Wandhülse
2 Rohbauset
runde Wandhülse
2.3

Funktionsprinzip

Das Lüftungsgerät ist mit zwei energiesparenden und leise
laufenden Ventilatoren mit DC-Technologie ausgestattet und
sorgt für einen kontrollierten Luftaustausch in Wohnräumen.
Verbrauchte Raumluft wird als Abluft abgesaugt und nach
außen als Fortluft abgeführt. Gleichzeitig wird frische Außen-
luft angesaugt und als Zuluft gefiltert in den Raum einge-
bracht.
Die beiden im Lüftungsgerät voneinander getrennten Luft-
ströme werden über
Wärmetauscher geleitet. Dieser gewinnt die in der Abluft
enthaltene Wärme zurück und erwärmt die Zuluft. So bleibt
der größte Teil der Heizenergie im Raum erhalten.
© Dimplex · Installations- und Serviceanleitung DL50W-2
3
3 Fertigbauset
Lüftungsgerät
mit Innenwandblende
einen Kreuzgegenstrom-
Gerätebeschreibung
!
ACHTUNG!
Der gleichzeitige Betrieb von Lüftungssystemen und Feuer-
stätten unterliegt besonderen Anforderungen. Länderspezifi-
sche sowie regional geltende Richtlinien und Vorschriften
sind einzuhalten. Eine frühzeitige Rücksprache mit dem
zuständigen Schornsteinfeger wird dringend empfohlen!
2.4 Luftströme
7
6
Abb. 2.2 Luftströme (Ansicht von oben)
1 Lüftungsgerät
2 Innenwandblende mit Filter
3 Bedieneinheit mit Display
4 Außenwandblende
5
2
4
1
3
8
5 Außenluft
6 Zuluft
7 Abluft
8 Fortluft

5
