Installation
4.3.3 Montage der Innenwandblende
U
X

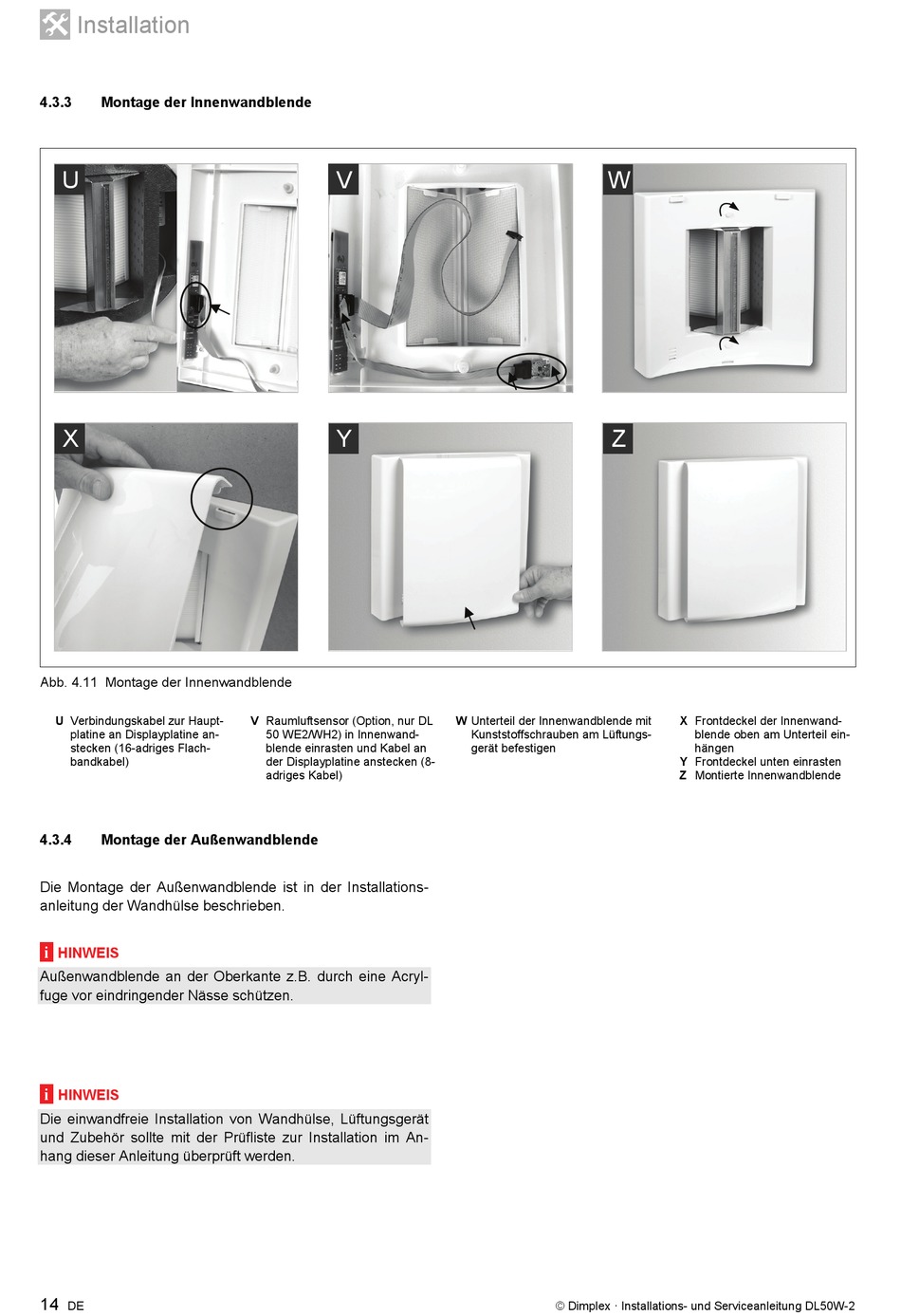

Abb. 4.11 Montage der Innenwandblende

U Verbindungskabel zur Haupt-
platine an Displayplatine an-
stecken (16-adriges Flach-
bandkabel)
4.3.4 Montage der Außenwandblende
Die Montage der Außenwandblende ist in der Installations-
anleitung der Wandhülse beschrieben.
i
HINWEIS
Außenwandblende an der Oberkante z.B. durch eine Acryl-
fuge vor eindringender Nässe schützen.
i
HINWEIS
Die einwandfreie Installation von Wandhülse, Lüftungsgerät
und Zubehör sollte mit der Prüfliste zur Installation im An-
hang dieser Anleitung überprüft werden.
14
DE
V
Y
V Raumluftsensor (Option, nur DL
50 WE2/WH2) in Innenwand-
blende einrasten und Kabel an
der Displayplatine anstecken (8-
adriges Kabel)
W
Z
W Unterteil der Innenwandblende mit
Kunststoffschrauben am Lüftungs-
gerät befestigen
© Dimplex · Installations- und Serviceanleitung DL50W-2
X Frontdeckel der Innenwand-
blende oben am Unterteil ein-
hängen
Y Frontdeckel unten einrasten
Z Montierte Innenwandblende
