Wohnungslüftungsgerät M Flex Air (Plus)

6.5.3 Datenverbindung

Zur Verbindung mit dem Wärmepumpenmanager ist eine RS
485-Leitung zu verlegen. Der Stecker zum Anschluss an das
Steckeranschlussblech des Lüftungsgerätes ist im Lieferum-
fang enthalten. Dieser ist an ein bauseitiges Kabel anzuschla-
gen, empfohlen ist LIYY,3 x 0,34 mm2.
An der Bedienoberfläche des System M / des M Flex sind nur
die Endkunden-Menüpunkte Stufenverstellung, Filter-Reset
und Informationen zu erreichen, alle anderen Menüpunkte
müssen am Lüftungsregler eingestellt werden.
6.6 Wandaufhängung vertikal
(Zubehör)
6.6.1 Lieferumfang
Im Lieferumfang des Zubehörs sind enthalten:
1) Tragschiene
2) Schrauben Tragschiene Gerät
3) Stellschrauben
1
2
3

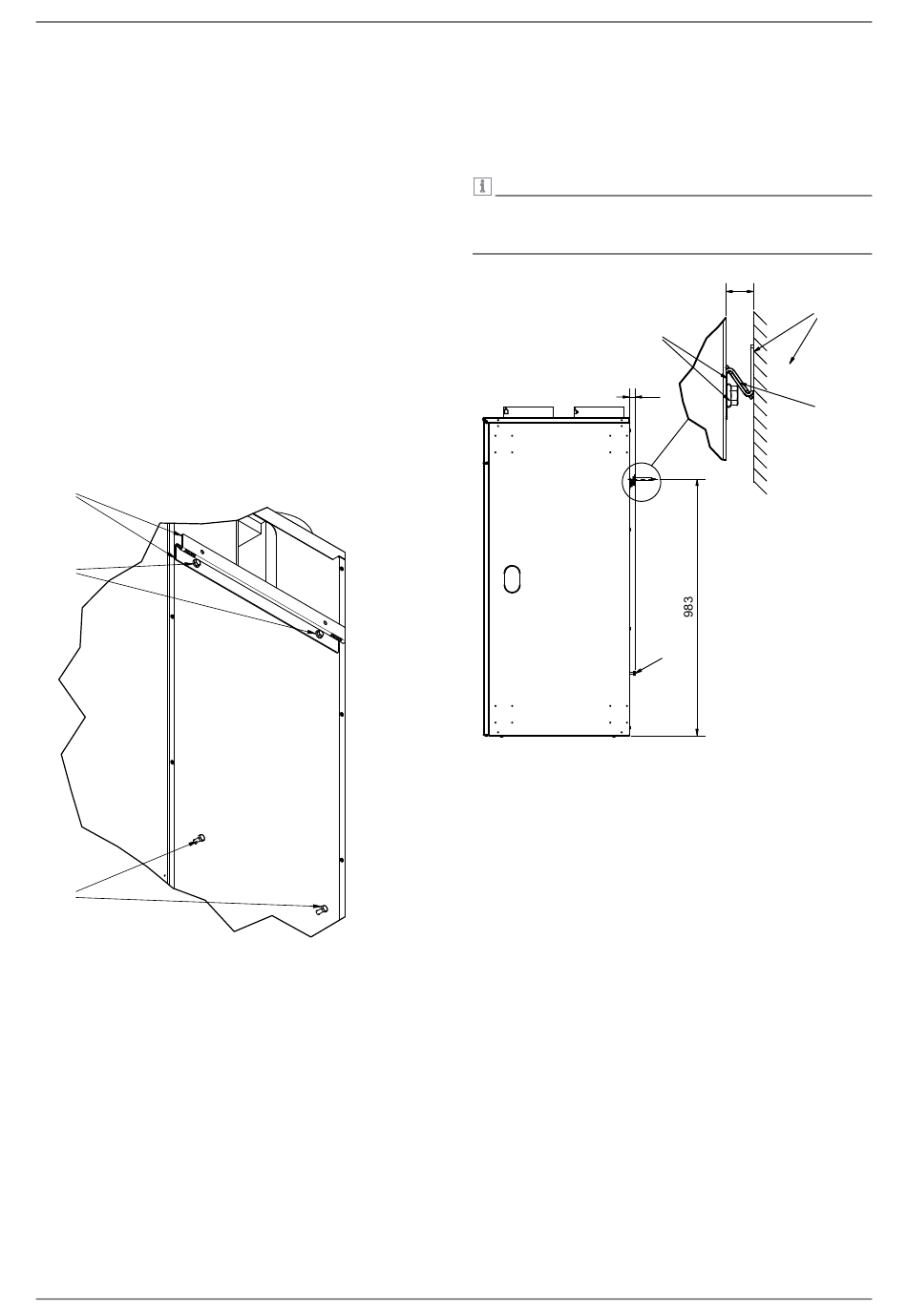

Abb. 6.11:Zubehör
www.glendimplex.de
6.6.2 Montage Wandaufhängung
Die Wandbefestigung ist an einer Wand waagerecht zu montie-
ren. Bei der Installation des Gerätes an einer Leichtbauwand ist
bauseits eine schwingungsentkoppelnde Anbringung der
Wandschiene vorzusehen.
HINWEIS
HINWEIS
Die Installation des Gerätes an einer zu einem Schlafraum
grenzenden Wand sollte vermieden werden. Alternativ ist auf
eine schwingungsentkoppelnde Anbringung zu achten.
Abb. 6.12:Montage Wandaufhängung
1) Tragschiene an den oberen Gewindeinätzen an der Geräte-
rückseite befestigen
2) Stellschrauben in die unteren Gewindeinsätze an der Gerä-
terückseite eindrehen
3) Tragschiene waagerecht auf die Wand schrauben. Das
Montagematerial ist je nach Mauerbeschaffenheit auszu-
wählen
4) Gerät einhängen
5) Gerät mit Hilfe der Stellschrauben ausrichten
