4.4

Elektroinstallation

4.4.1

Elektrischer Schaltplan

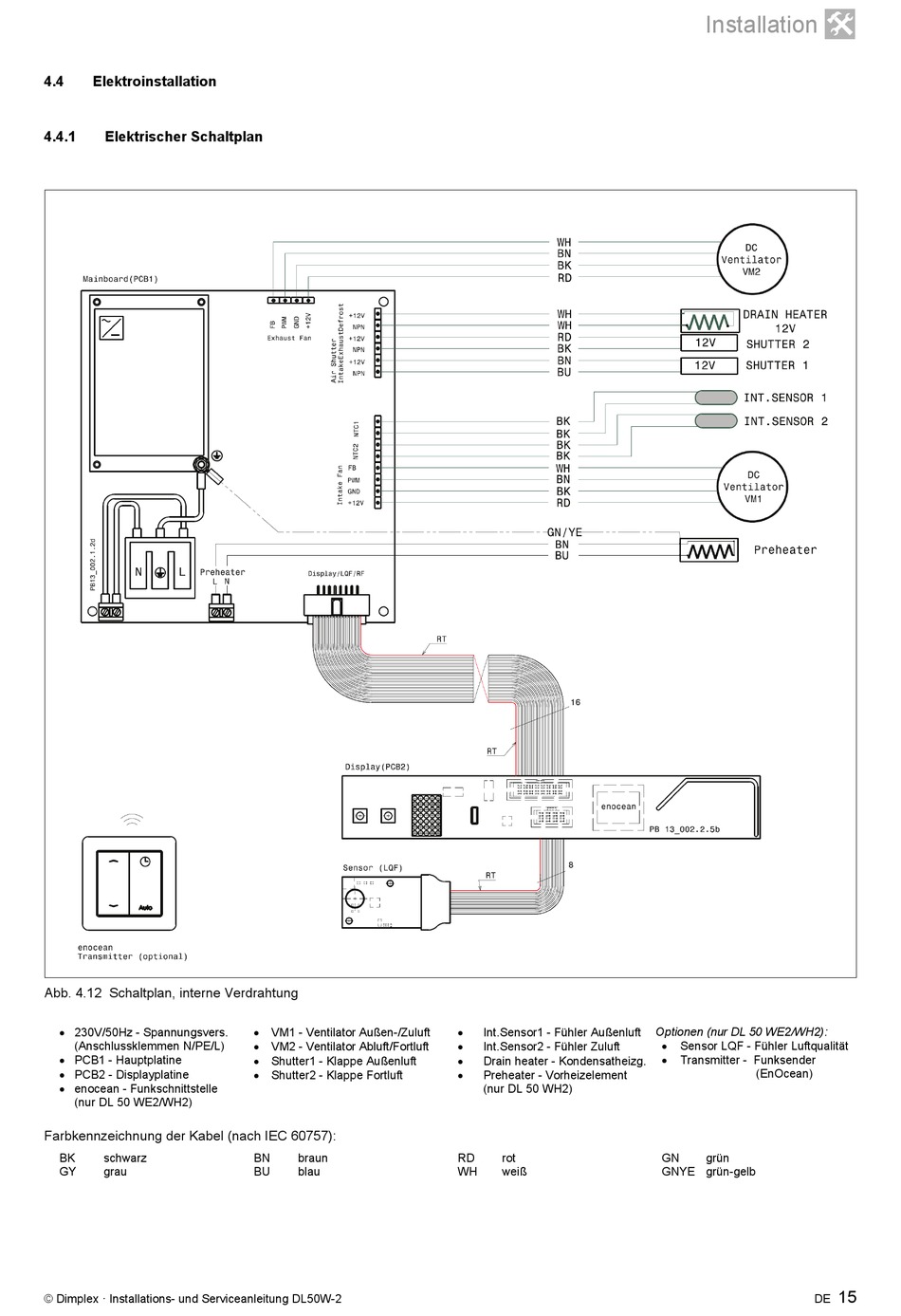

Abb. 4.12 Schaltplan, interne Verdrahtung

 230V/50Hz - Spannungsvers.
(Anschlussklemmen N/PE/L)
 PCB1 - Hauptplatine
 PCB2 - Displayplatine
 enocean - Funkschnittstelle
(nur DL 50 WE2/WH2)
Farbkennzeichnung der Kabel (nach IEC 60757):
BK schwarz
GY grau
© Dimplex · Installations- und Serviceanleitung DL50W-2
 VM1 - Ventilator Außen-/Zuluft
 VM2 - Ventilator Abluft/Fortluft
 Shutter1 - Klappe Außenluft
 Shutter2 - Klappe Fortluft
BN braun
BU blau

Int.Sensor1 - Fühler Außenluft

Int.Sensor2 - Fühler Zuluft

Drain heater - Kondensatheizg.

Preheater - Vorheizelement
(nur DL 50 WH2)
RD rot
WH weiß

Installation
Optionen (nur DL 50 WE2/WH2):

Sensor LQF - Fühler Luftqualität

Transmitter - Funksender
(EnOcean)
GN grün
GNYE grün-gelb
