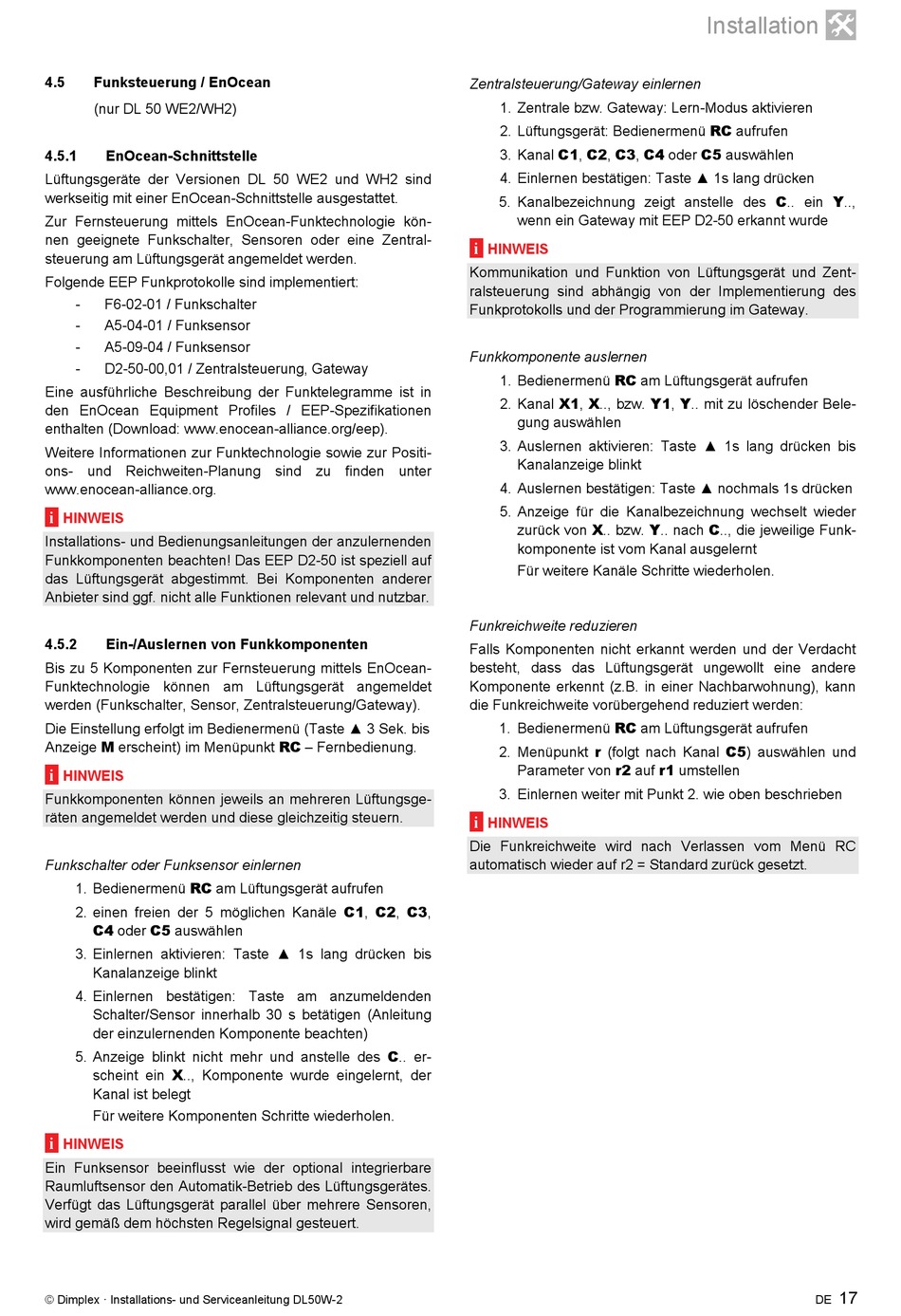

4.5

Funksteuerung / EnOcean

(nur DL 50 WE2/WH2)
4.5.1 EnOcean-Schnittstelle
Lüftungsgeräte der Versionen DL 50 WE2 und WH2 sind
werkseitig mit einer EnOcean-Schnittstelle ausgestattet.
Zur Fernsteuerung mittels EnOcean-Funktechnologie kön-
nen geeignete Funkschalter, Sensoren oder eine Zentral-
steuerung am Lüftungsgerät angemeldet werden.
Folgende EEP Funkprotokolle sind implementiert:
- F6-02-01 / Funkschalter
- A5-04-01 / Funksensor
- A5-09-04 / Funksensor
- D2-50-00,01 / Zentralsteuerung, Gateway
Eine ausführliche Beschreibung der Funktelegramme ist in
den EnOcean Equipment Profiles / EEP-Spezifikationen
enthalten (Download: www.enocean-alliance.org/eep).
Weitere Informationen zur Funktechnologie sowie zur Positi-
ons- und Reichweiten-Planung sind zu finden unter
www.enocean-alliance.org.
i
HINWEIS
Installations- und Bedienungsanleitungen der anzulernenden
Funkkomponenten beachten! Das EEP D2-50 ist speziell auf
das Lüftungsgerät abgestimmt. Bei Komponenten anderer
Anbieter sind ggf. nicht alle Funktionen relevant und nutzbar.
4.5.2

Ein-/Auslernen von Funkkomponenten

Bis zu 5 Komponenten zur Fernsteuerung mittels EnOcean-
Funktechnologie können am Lüftungsgerät angemeldet
werden (Funkschalter, Sensor, Zentralsteuerung/Gateway).
Die Einstellung erfolgt im Bedienermenü (Taste ▲ 3 Sek. bis
Anzeige M erscheint) im Menüpunkt RC – Fernbedienung.
i
HINWEIS
Funkkomponenten können jeweils an mehreren Lüftungsge-
räten angemeldet werden und diese gleichzeitig steuern.
Funkschalter oder Funksensor einlernen
1. Bedienermenü RC am Lüftungsgerät aufrufen
2. einen freien der 5 möglichen Kanäle C1, C2, C3,
C4 oder C5 auswählen
3. Einlernen aktivieren: Taste ▲ 1s lang drücken bis
Kanalanzeige blinkt
4. Einlernen bestätigen: Taste am anzumeldenden
Schalter/Sensor innerhalb 30 s betätigen (Anleitung
der einzulernenden Komponente beachten)
5. Anzeige blinkt nicht mehr und anstelle des C.. er-
scheint ein X.., Komponente wurde eingelernt, der
Kanal ist belegt
Für weitere Komponenten Schritte wiederholen.
i
HINWEIS
Ein Funksensor beeinflusst wie der optional integrierbare
Raumluftsensor den Automatik-Betrieb des Lüftungsgerätes.
Verfügt das Lüftungsgerät parallel über mehrere Sensoren,
wird gemäß dem höchsten Regelsignal gesteuert.
© Dimplex · Installations- und Serviceanleitung DL50W-2
Zentralsteuerung/Gateway einlernen
1. Zentrale bzw. Gateway: Lern-Modus aktivieren
2. Lüftungsgerät: Bedienermenü RC aufrufen
3. Kanal C1, C2, C3, C4 oder C5 auswählen
4. Einlernen bestätigen: Taste ▲ 1s lang drücken
5. Kanalbezeichnung zeigt anstelle des C.. ein Y..,
wenn ein Gateway mit EEP D2-50 erkannt wurde
i
HINWEIS
Kommunikation und Funktion von Lüftungsgerät und Zent-
ralsteuerung sind abhängig von der Implementierung des
Funkprotokolls und der Programmierung im Gateway.
Funkkomponente auslernen
1. Bedienermenü RC am Lüftungsgerät aufrufen
2. Kanal X1, X.., bzw. Y1, Y.. mit zu löschender Bele-
gung auswählen
3. Auslernen aktivieren: Taste ▲ 1s lang drücken bis
Kanalanzeige blinkt
4. Auslernen bestätigen: Taste ▲ nochmals 1s drücken
5. Anzeige für die Kanalbezeichnung wechselt wieder
zurück von X.. bzw. Y.. nach C.., die jeweilige Funk-
komponente ist vom Kanal ausgelernt
Für weitere Kanäle Schritte wiederholen.
Funkreichweite reduzieren
Falls Komponenten nicht erkannt werden und der Verdacht
besteht, dass das Lüftungsgerät ungewollt eine andere
Komponente erkennt (z.B. in einer Nachbarwohnung), kann
die Funkreichweite vorübergehend reduziert werden:
1. Bedienermenü RC am Lüftungsgerät aufrufen
2. Menüpunkt r (folgt nach Kanal C5) auswählen und
Parameter von r2 auf r1 umstellen
3. Einlernen weiter mit Punkt 2. wie oben beschrieben
i
HINWEIS
Die Funkreichweite wird nach Verlassen vom Menü RC
automatisch wieder auf r2 = Standard zurück gesetzt.

