Gerätebeschreibung
2.5

Aufbau

1 2 3 4

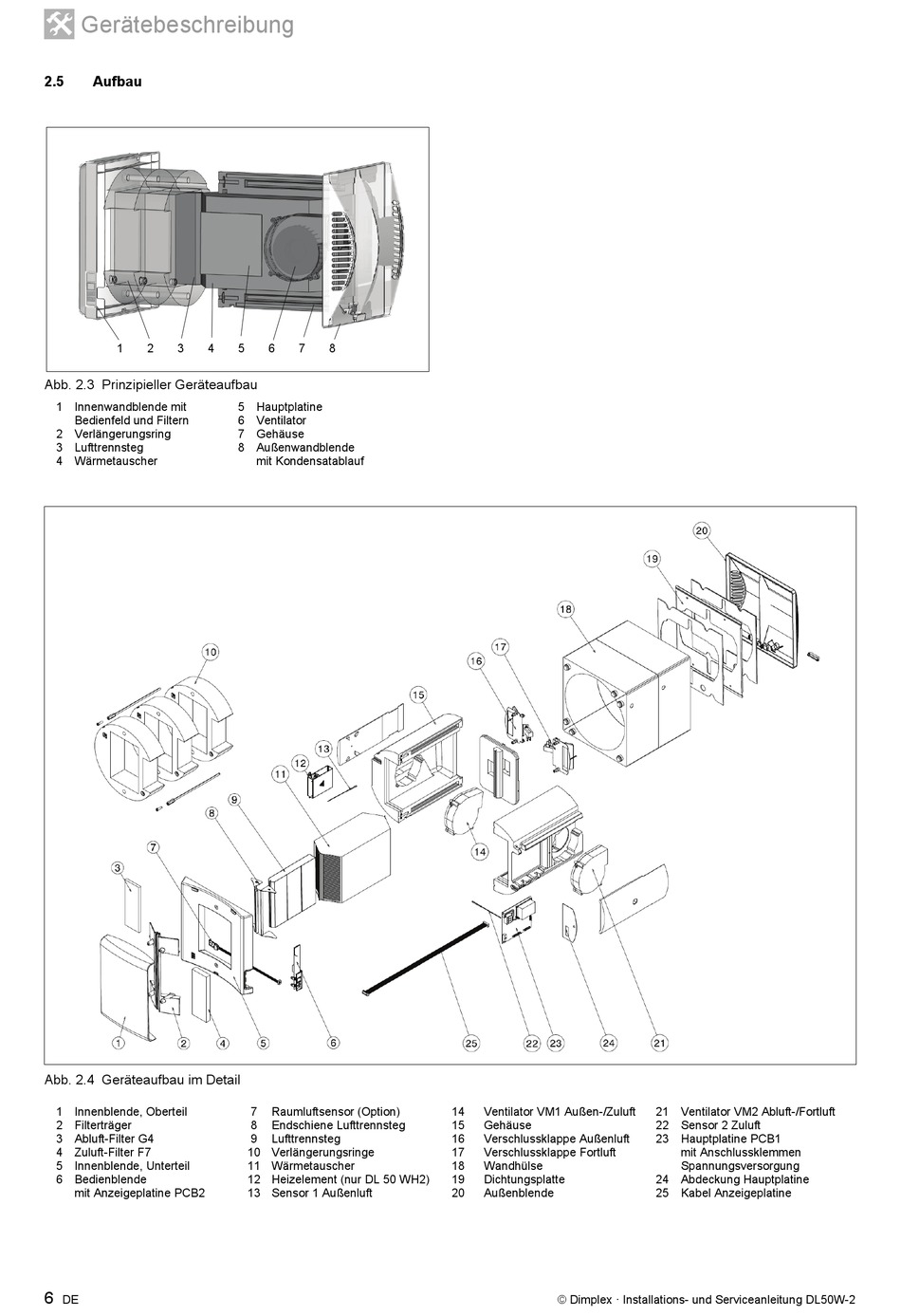

Abb. 2.3 Prinzipieller Geräteaufbau
1 Innenwandblende mit
Bedienfeld und Filtern
2 Verlängerungsring
3 Lufttrennsteg
4 Wärmetauscher
Abb. 2.4 Geräteaufbau im Detail
1 Innenblende, Oberteil
2 Filterträger
3 Abluft-Filter G4
4 Zuluft-Filter F7
5 Innenblende, Unterteil
6 Bedienblende
mit Anzeigeplatine PCB2
6
DE
5 6 7 8
5 Hauptplatine
6 Ventilator
7 Gehäuse
8 Außenwandblende
mit Kondensatablauf
7 Raumluftsensor (Option)
8 Endschiene Lufttrennsteg
9 Lufttrennsteg
10 Verlängerungsringe
11 Wärmetauscher
12 Heizelement (nur DL 50 WH2)
13 Sensor 1 Außenluft
14 Ventilator VM1 Außen-/Zuluft
15 Gehäuse
16 Verschlussklappe Außenluft
17 Verschlussklappe Fortluft
18 Wandhülse
19 Dichtungsplatte
20 Außenblende
© Dimplex · Installations- und Serviceanleitung DL50W-2
21 Ventilator VM2 Abluft-/Fortluft
22 Sensor 2 Zuluft
23 Hauptplatine PCB1
mit Anschlussklemmen
Spannungsversorgung
24 Abdeckung Hauptplatine
25 Kabel Anzeigeplatine
