4.3 Installation des Lüftungsgerätes
4.3.1 Einsetzen des Gerätes in die Wandhülse
Voraussetzung ist die einwandfreie Installation der Außen-
wandhülse (siehe Installationsanleitung Wandhülse).
A
1
L
L
C
F

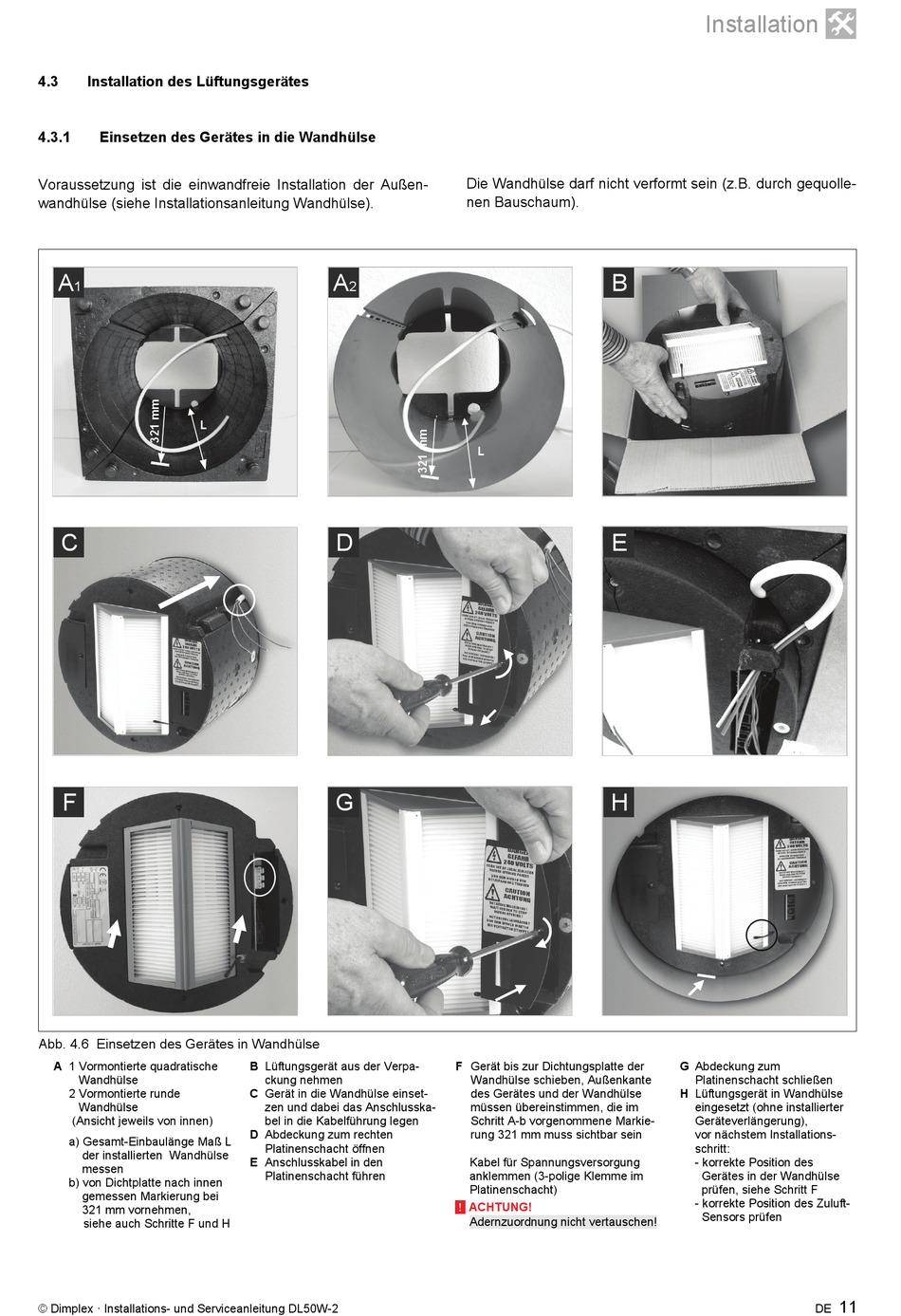

Abb. 4.6 Einsetzen des Gerätes in Wandhülse
A 1 Vormontierte quadratische
Wandhülse
2 Vormontierte runde
Wandhülse
(Ansicht jeweils von innen)
a) Gesamt-Einbaulänge Maß L
der installierten Wandhülse
messen
b) von Dichtplatte nach innen
gemessen Markierung bei
321 mm vornehmen,
siehe auch Schritte F und H
© Dimplex · Installations- und Serviceanleitung DL50W-2
A
2
D
G
B Lüftungsgerät aus der Verpa-
ckung nehmen
C Gerät in die Wandhülse einset-
zen und dabei das Anschlusska-
bel in die Kabelführung legen
D Abdeckung zum rechten
Platinenschacht öffnen
E Anschlusskabel in den
Platinenschacht führen
Die Wandhülse darf nicht verformt sein (z.B. durch gequolle-
nen Bauschaum).
B
L
L
E
H
F Gerät bis zur Dichtungsplatte der
Wandhülse schieben, Außenkante
des Gerätes und der Wandhülse
müssen übereinstimmen, die im
Schritt A-b vorgenommene Markie-
rung 321 mm muss sichtbar sein
Kabel für Spannungsversorgung
anklemmen (3-polige Klemme im
Platinenschacht)
! ACHTUNG!
Adernzuordnung nicht vertauschen!

Installation
G Abdeckung zum
Platinenschacht schließen
H Lüftungsgerät in Wandhülse
eingesetzt (ohne installierter
Geräteverlängerung),
vor nächstem Installations-
schritt:
- korrekte Position des
Gerätes in der Wandhülse
prüfen, siehe Schritt F
- korrekte Position des Zuluft-
Sensors prüfen
