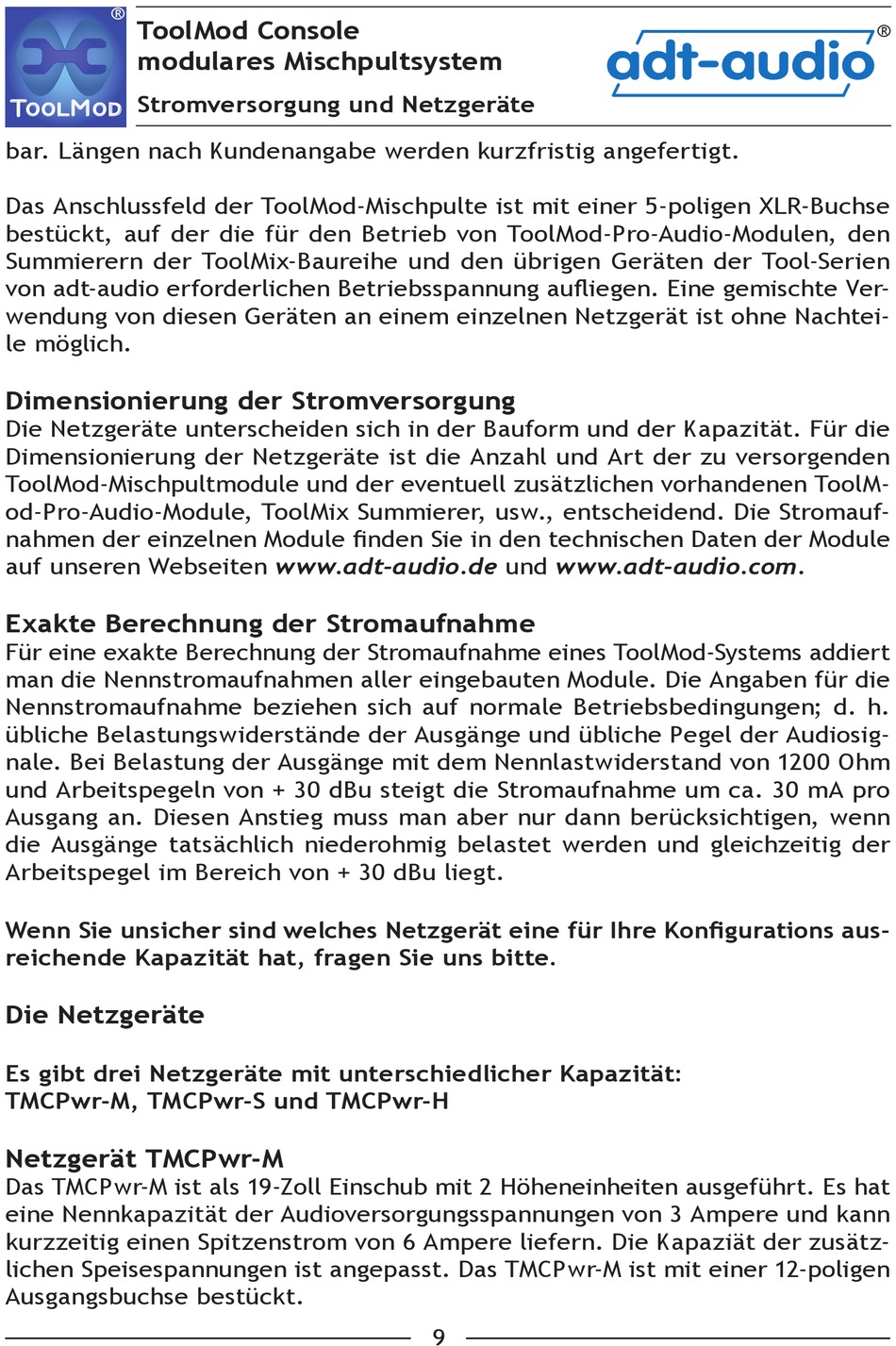

ToolMod Console
modulares Mischpultsystem
Stromversorgung und Netzgeräte

bar. Längen nach Kundenangabe werden kurzfristig angefertigt.
Das Anschlussfeld der ToolMod-Mischpulte ist mit einer 5-poligen XLR-Buchse
bestückt, auf der die für den Betrieb von ToolMod-Pro-Audio-Modulen, den
Summierern der ToolMix-Baureihe und den übrigen Geräten der Tool-Serien
von adt-audio erforderlichen Betriebsspannung aufliegen. Eine gemischte Ver-
wendung von diesen Geräten an einem einzelnen Netzgerät ist ohne Nachtei-
le möglich.

Dimensionierung der Stromversorgung

Die Netzgeräte unterscheiden sich in der Bauform und der Kapazität. Für die
Dimensionierung der Netzgeräte ist die Anzahl und Art der zu versorgenden
ToolMod-Mischpultmodule und der eventuell zusätzlichen vorhandenen ToolM-
od-Pro-Audio-Module, ToolMix Summierer, usw., entscheidend. Die Stromauf-
nahmen der einzelnen Module finden Sie in den technischen Daten der Module
auf unseren Webseiten www.adt-audio.de und www.adt-audio.com.

Exakte Berechnung der Stromaufnahme

Für eine exakte Berechnung der Stromaufnahme eines ToolMod-Systems addiert
man die Nennstromaufnahmen aller eingebauten Module. Die Angaben für die
Nennstromaufnahme beziehen sich auf normale Betriebsbedingungen; d. h.
übliche Belastungswiderstände der Ausgänge und übliche Pegel der Audiosig-
nale. Bei Belastung der Ausgänge mit dem Nennlastwiderstand von 1200 Ohm
und Arbeitspegeln von + 30 dBu steigt die Stromaufnahme um ca. 30 mA pro
Ausgang an. Diesen Anstieg muss man aber nur dann berücksichtigen, wenn
die Ausgänge tatsächlich niederohmig belastet werden und gleichzeitig der
Arbeitspegel im Bereich von + 30 dBu liegt.
Wenn Sie unsicher sind welches Netzgerät eine für Ihre Konfigurations aus-
reichende Kapazität hat, fragen Sie uns bitte.
Die Netzgeräte
Es gibt drei Netzgeräte mit unterschiedlicher Kapazität:

TMCPwr-M, TMCPwr-S und TMCPwr-H

Netzgerät TMCPwr-M
Das TMCPwr-M ist als 19-Zoll Einschub mit 2 Höheneinheiten ausgeführt. Es hat
eine Nennkapazität der Audioversorgungsspannungen von 3 Ampere und kann
kurzzeitig einen Spitzenstrom von 6 Ampere liefern. Die Kapaziät der zusätz-
lichen Speisespannungen ist angepasst. Das TMCPwr-M ist mit einer 12-poligen
Ausgangsbuchse bestückt.
