adt-audio
ToolMod Console

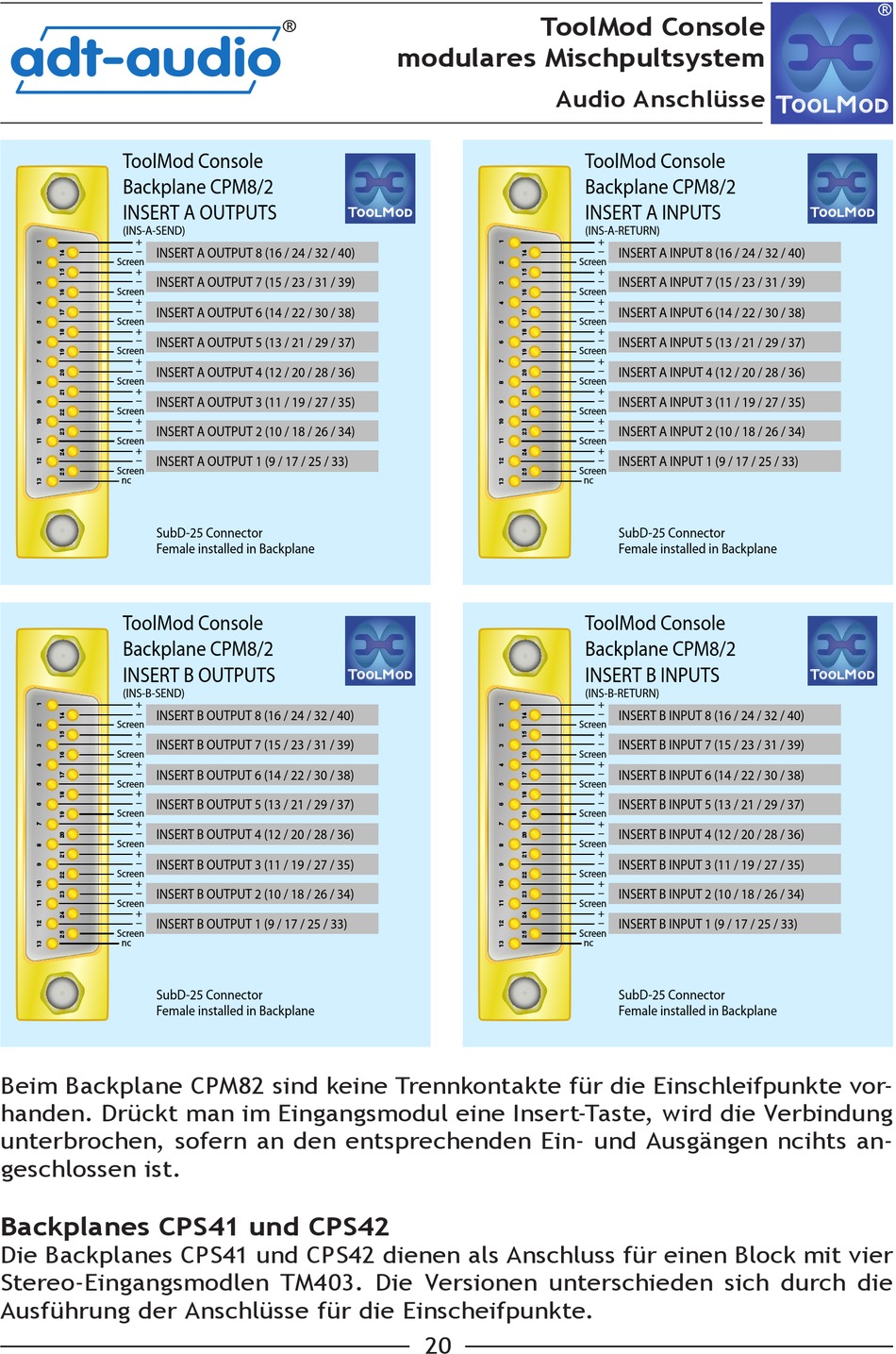

Backplane CPM8/2
INSERT A OUTPUTS
(INS-A-SEND)
+
- INSERT A OUTPUT 8 (16 / 24 / 32 / 40)
Screen
+
INSERT A OUTPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
INSERT A OUTPUT 6 (14 / 22 / 30 / 38)
-
Screen
+
INSERT A OUTPUT 5 (13 / 21 / 29 / 37)
-
Screen
+
INSERT A OUTPUT 4 (12 / 20 / 28 / 36)
-
Screen
+
INSERT A OUTPUT 3 (11 / 19 / 27 / 35)
-
Screen
+
INSERT A OUTPUT 2 (10 / 18 / 26 / 34)
-
Screen
+
INSERT A OUTPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
ToolMod Console
Backplane CPM8/2
INSERT B OUTPUTS
(INS-B-SEND)
+
INSERT B OUTPUT 8 (16 / 24 / 32 / 40)
-
Screen
+
INSERT B OUTPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
- INSERT B OUTPUT 6 (14 / 22 / 30 / 38)
Screen
+
- INSERT B OUTPUT 5 (13 / 21 / 29 / 37)
Screen
+
INSERT B OUTPUT 4 (12 / 20 / 28 / 36)
-
Screen
+
- INSERT B OUTPUT 3 (11 / 19 / 27 / 35)
Screen
+
INSERT B OUTPUT 2 (10 / 18 / 26 / 34)
-
Screen
+
INSERT B OUTPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
Beim Backplane CPM82 sind keine Trennkontakte für die Einschleifpunkte vor-
handen. Drückt man im Eingangsmodul eine Insert-Taste, wird die Verbindung
unterbrochen, sofern an den entsprechenden Ein- und Ausgängen ncihts an-
geschlossen ist.

Backplanes CPS41 und CPS42

Die Backplanes CPS41 und CPS42 dienen als Anschluss für einen Block mit vier
Stereo-Eingangsmodlen TM403. Die Versionen unterschieden sich durch die
Ausführung der Anschlüsse für die Einscheifpunkte.
®
modulares Mischpultsystem


20
ToolMod Console
Audio Anschlüsse
ToolMod Console
Backplane CPM8/2
INSERT A INPUTS
(INS-A-RETURN)
+
- INSERT A INPUT 8 (16 / 24 / 32 / 40)
Screen
+
INSERT A INPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
INSERT A INPUT 6 (14 / 22 / 30 / 38)
-
Screen
+
INSERT A INPUT 5 (13 / 21 / 29 / 37)
-
Screen
+
INSERT A INPUT 4 (12 / 20 / 28 / 36)
-
Screen
+
INSERT A INPUT 3 (11 / 19 / 27 / 35)
-
Screen
+
INSERT A INPUT 2 (10 / 18 / 26 / 34)
-
Screen
+
INSERT A INPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
ToolMod Console
Backplane CPM8/2
INSERT B INPUTS
(INS-B-RETURN)
+
INSERT B INPUT 8 (16 / 24 / 32 / 40)
-
Screen
+
INSERT B INPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
- INSERT B INPUT 6 (14 / 22 / 30 / 38)
Screen
+
- INSERT B INPUT 5 (13 / 21 / 29 / 37)
Screen
+
INSERT B INPUT 4 (12 / 20 / 28 / 36)
-
Screen
+
- INSERT B INPUT 3 (11 / 19 / 27 / 35)
Screen
+
INSERT B INPUT 2 (10 / 18 / 26 / 34)
-
Screen
+
INSERT B INPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
®



