adt-audio
men Sie keine Änderungen an den Rahmen vor. Innerhalb der Rahmen sind die
Versorgungsspannungen von +/- 25 Volt, 16.5 Volt, 24 Volt und 48 Volt zugäng-
lich. Auch hier besteht die Gefahr von Stromschlägen.
WICHTIGER HINWEIS:
ÖFFNEN SIE IN KEINEM FALL DIE GEHÄUSE DER NETZGERÄTE OHNE DIESE
VORHER VOM NETZ ZU TRENNEN UND 5 MINUTEN ABZUWARTEN -
STEHT LEBENSGEFAHR DURCH STROMSCHLÄGE!
SEM FALL KEINERLEI HAFTUNG!
Ein- und Ausbau von Modulen
Trennen Sie vor dem Ein- oder Ausbau von Modulen die Geräte vom Stromnetz
und warten Sie 5 Minuten, damit sich Restspannungen entladen können.
Vergewissern Sie sich vor dem Einschalten nach dem Einbau von Modulen, dass
die Module korrekt in den Gegensteckern im Rahmen eingesteckt, alle Flach-
kabelstecker zum Anschlussfeld und zum Reglermod ul korrekt aufgesteckt
sind und das die Frontplatten im Rahmen angeschraubt sind.
Die Module können scharfe Ecken und Kanten, Spitzen von Schrauben, scharfe
und spitze Drahtenden und Ähnliches enthalten. Es besteht beim Umgang mit
den Modulen Verletzungsrisiko. Seien Sie daher beim Ein- und Ausbau von
Modulen vorsichtig und achten Sie darauf, wo Sie die Module anfassen.
Ziehen Sie Module niemals an Bedienknöpfen aus dem Trägerrahmen he-
raus.
In den Befestigungslöchern der Frontplatten befinden sich metrische 5
mm Normgewinde (M5). Sie können handelsübliche 5 mm Gewindeschrauben
nach dem Entfernen der 3 mm Schrauben für die Befestigungs im Rahmen hier
Einschrauben und als Griff zum Herausziehen der Module verwenden. Ziehen
Sie Module immer Hilfe von 5 mm Schrauben aus dem Träger heraus.

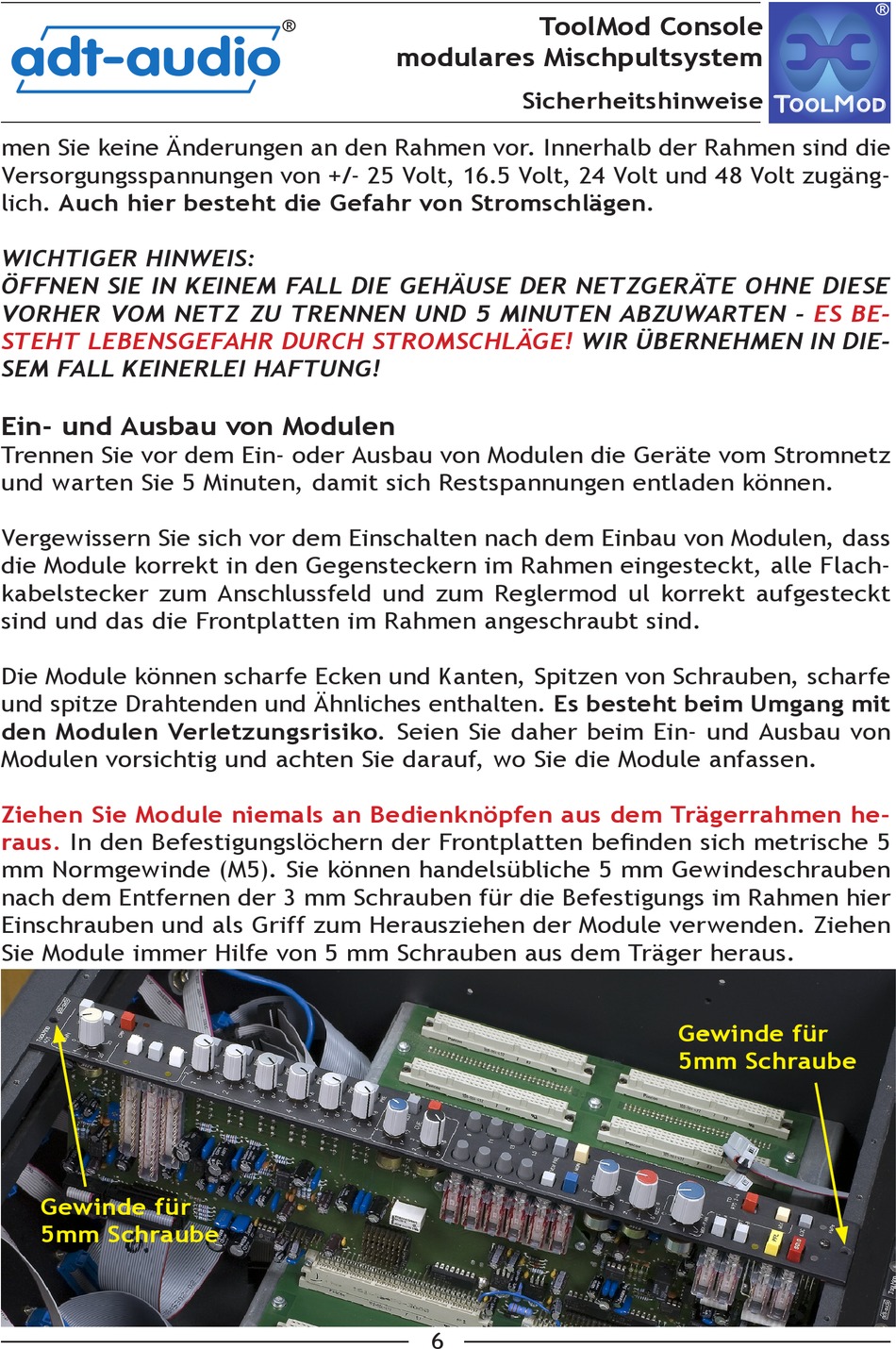

Gewinde für
5mm Schraube
®
modulares Mischpultsystem
6
ToolMod Console
Sicherheitshinweise
WIR ÜBERNEHMEN IN DIE-
Gewinde für
5mm Schraube
®
ES BE-
