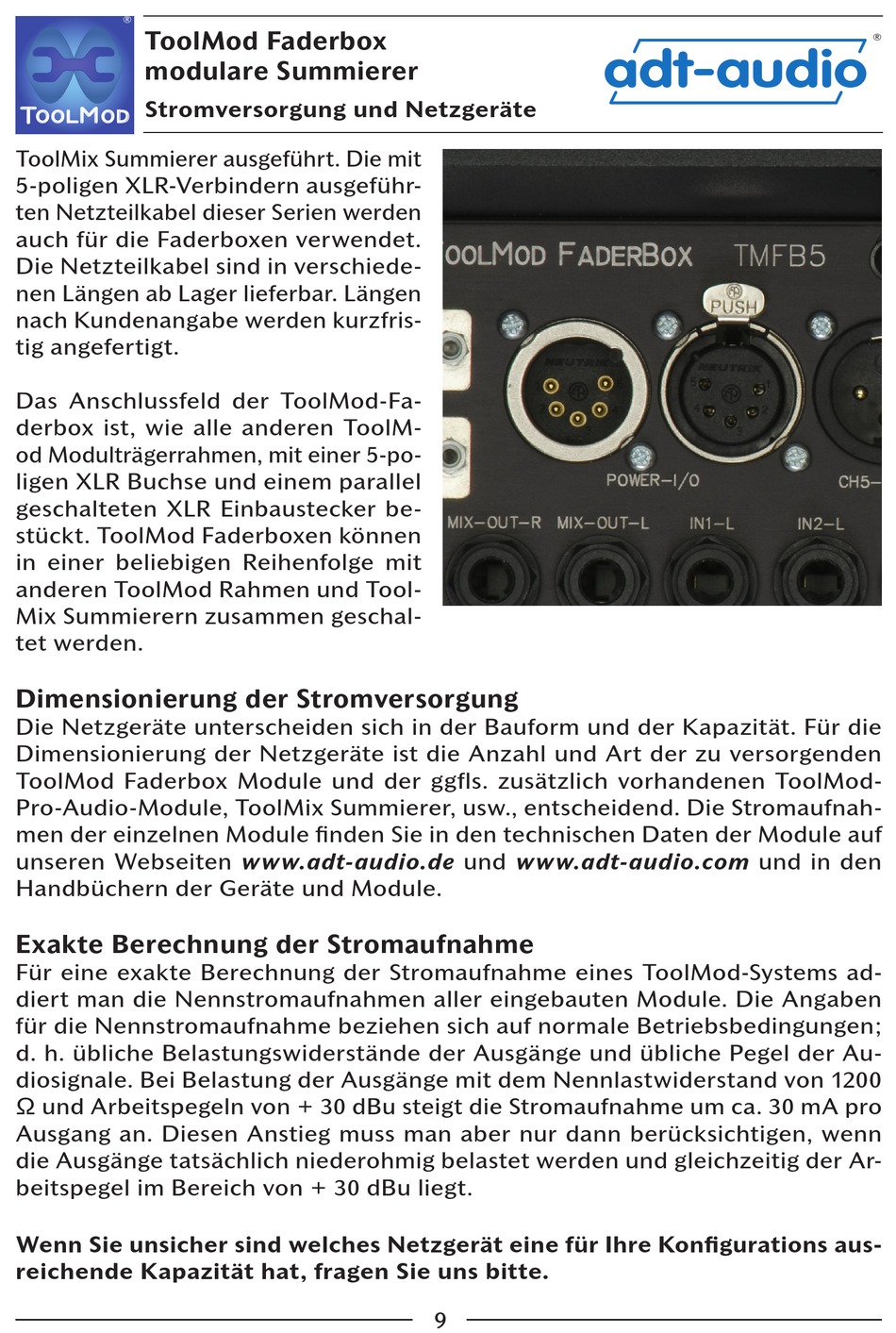

ToolMod Faderbox
modulare Summierer
Stromversorgung und Netzgeräte
ToolMix Summierer ausgeführt. Die mit
5-poligen XLR-Verbindern ausgeführ-
ten Netzteilkabel dieser Serien werden
auch für die Faderboxen verwendet.
Die Netzteilkabel sind in verschiede-
nen Längen ab Lager lieferbar. Längen
nach Kundenangabe werden kurzfris-
tig angefertigt.
Das Anschlussfeld der ToolMod-Fa-
derbox ist, wie alle anderen ToolM-
od Modulträgerrahmen, mit einer 5-po-
ligen XLR Buchse und einem parallel
geschalteten XLR Einbaustecker be-
stückt. ToolMod Faderboxen können
in einer beliebigen Reihenfolge mit
anderen ToolMod Rahmen und Tool-
Mix Summierern zusammen geschal-
tet werden.
Dimensionierung der Stromversorgung
Die Netzgeräte unterscheiden sich in der Bauform und der Kapazität. Für die
Dimensionierung der Netzgeräte ist die Anzahl und Art der zu versorgenden
ToolMod Faderbox Module und der ggfls. zusätzlich vorhandenen ToolMod-
Pro-Audio-Module, ToolMix Summierer, usw., entscheidend. Die Stromaufnah-
men der einzelnen Module finden Sie in den technischen Daten der Module auf
unseren Webseiten www.adt-audio.de und www.adt-audio.com und in den
Handbüchern der Geräte und Module.
Exakte Berechnung der Stromaufnahme
Für eine exakte Berechnung der Stromaufnahme eines ToolMod-Systems ad-
diert man die Nennstromaufnahmen aller eingebauten Module. Die Angaben
für die Nennstromaufnahme beziehen sich auf normale Betriebsbedingungen;
d. h. übliche Belastungswiderstände der Ausgänge und übliche Pegel der Au-
diosignale. Bei Belastung der Ausgänge mit dem Nennlastwiderstand von 1200
Ω und Arbeitspegeln von + 30 dBu steigt die Stromaufnahme um ca. 30 mA pro
Ausgang an. Diesen Anstieg muss man aber nur dann berücksichtigen, wenn
die Ausgänge tatsächlich niederohmig belastet werden und gleichzeitig der Ar-
beitspegel im Bereich von + 30 dBu liegt.
Wenn Sie unsicher sind welches Netzgerät eine für Ihre Konfigurations aus-
reichende Kapazität hat, fragen Sie uns bitte.
adt-audio
9
®
