adt-audio ToolMod Console Installationshandbuch Seite 21

®
ToolMod Console
modulares Mischpultsystem
 Audio Anschlüsse

METER METER
SEND INS R RET SEND INS R
SEND RET SEND
INS L INS L
CPS4/1

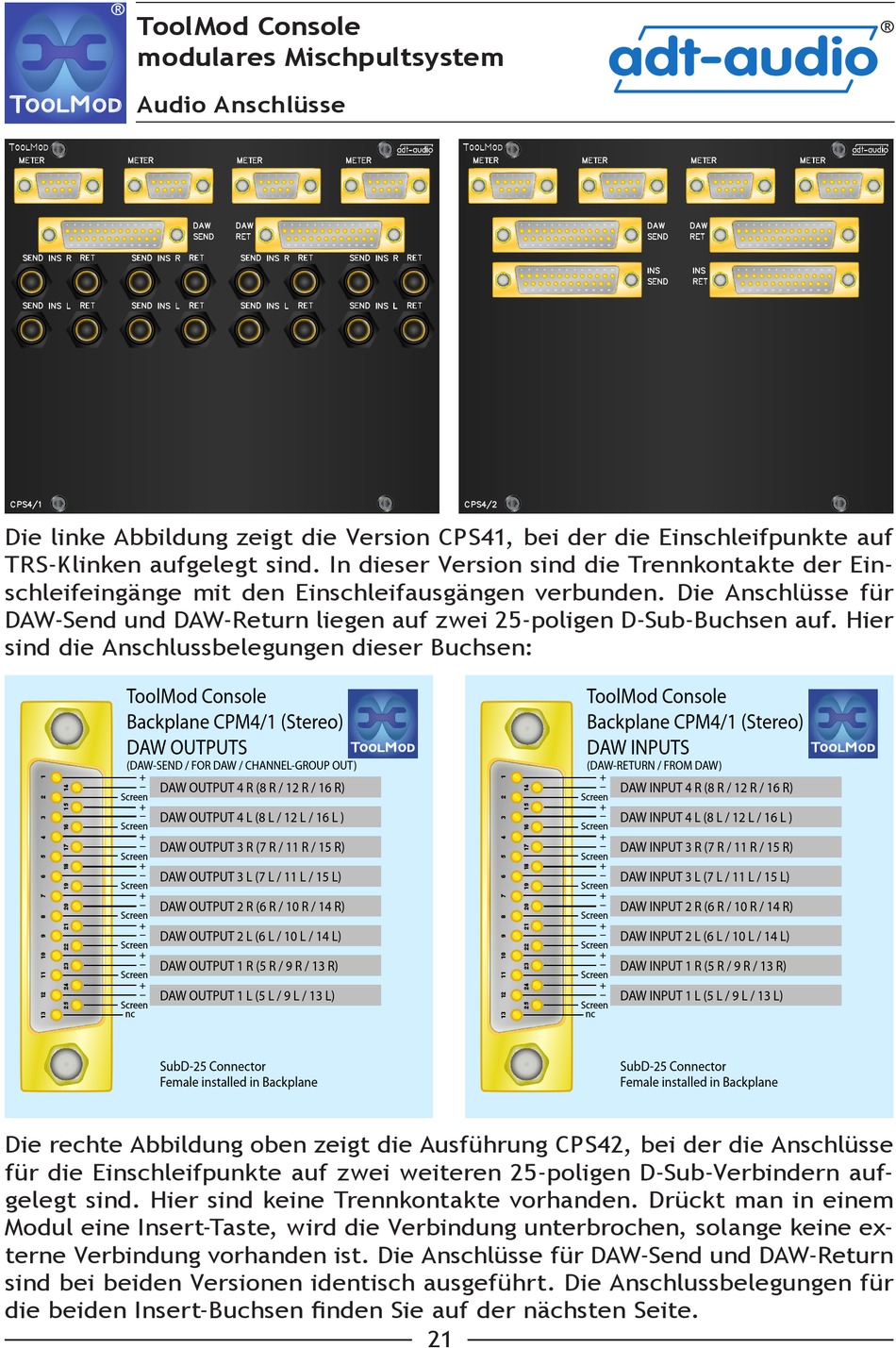

Die linke Abbildung zeigt die Version CPS41, bei der die Einschleifpunkte auf
TRS-Klinken aufgelegt sind. In dieser Version sind die Trennkontakte der Ein-
schleifeingänge mit den Einschleifausgängen verbunden. Die Anschlüsse für
DAW-Send und DAW-Return liegen auf zwei 25-poligen D-Sub-Buchsen auf. Hier
sind die Anschlussbelegungen dieser Buchsen:
ToolMod Console
Backplane CPM4/1 (Stereo)
DAW OUTPUTS
(DAW-SEND / FOR DAW / CHANNEL-GROUP OUT)
+
DAW OUTPUT 4 R (8 R / 12 R / 16 R)
-
Screen
+
DAW OUTPUT 4 L (8 L / 12 L / 16 L )
-
Screen
+
DAW OUTPUT 3 R (7 R / 11 R / 15 R)
-
Screen
+
DAW OUTPUT 3 L (7 L / 11 L / 15 L)
-
Screen
+
DAW OUTPUT 2 R (6 R / 10 R / 14 R)
-
Screen
+
DAW OUTPUT 2 L (6 L / 10 L / 14 L)
-
Screen
+
DAW OUTPUT 1 R (5 R / 9 R / 13 R)
-
Screen
+
DAW OUTPUT 1 L (5 L / 9 L / 13 L)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
Die rechte Abbildung oben zeigt die Ausführung CPS42, bei der die Anschlüsse
für die Einschleifpunkte auf zwei weiteren 25-poligen D-Sub-Verbindern auf-
gelegt sind. Hier sind keine Trennkontakte vorhanden. Drückt man in einem
Modul eine Insert-Taste, wird die Verbindung unterbrochen, solange keine ex-
terne Verbindung vorhanden ist. Die Anschlüsse für DAW-Send und DAW-Return
sind bei beiden Versionen identisch ausgeführt. Die Anschlussbelegungen für
die beiden Insert-Buchsen finden Sie auf der nächsten Seite.
METER METER
DAW DAW
SEND RET
RET SEND INS R RET SEND
RET SEND RET SEND
INS L


METER
INS R RET
RET
INS L
CPS4/2
21
adt-audio
METER METER
DAW DAW
SEND RET
INS INS
SEND RET
ToolMod Console
Backplane CPM4/1 (Stereo)
DAW INPUTS
(DAW-RETURN / FROM DAW)
+
DAW INPUT 4 R (8 R / 12 R / 16 R)
-
Screen
+
DAW INPUT 4 L (8 L / 12 L / 16 L )
-
Screen
+
DAW INPUT 3 R (7 R / 11 R / 15 R)
-
Screen
+
DAW INPUT 3 L (7 L / 11 L / 15 L)
-
Screen
+
DAW INPUT 2 R (6 R / 10 R / 14 R)
-
Screen
+
DAW INPUT 2 L (6 L / 10 L / 14 L)
-
Screen
+
DAW INPUT 1 R (5 R / 9 R / 13 R)
-
Screen
+
DAW INPUT 1 L (5 L / 9 L / 13 L)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
®
METER

