adt-audio

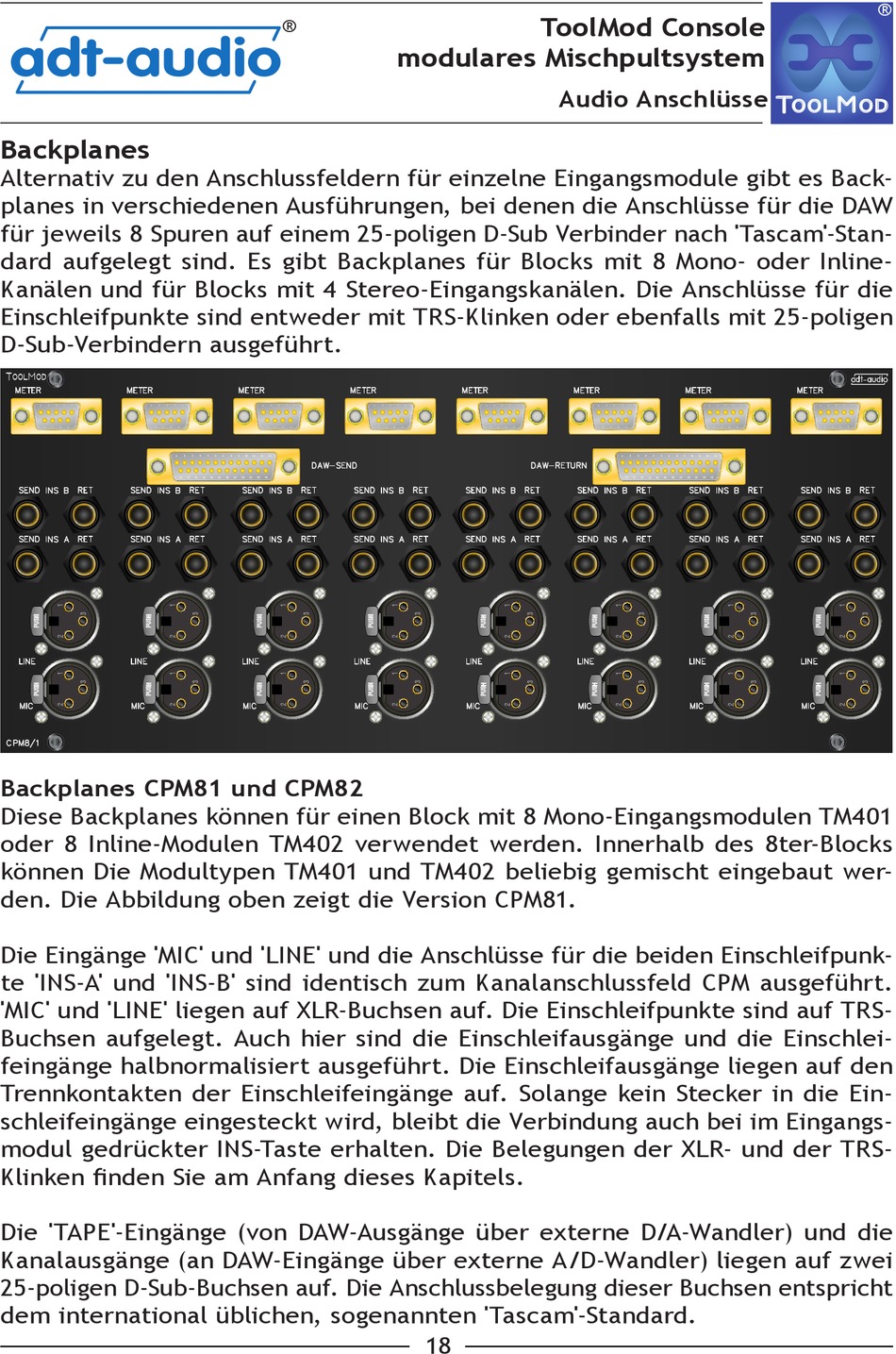

Backplanes

Alternativ zu den Anschlussfeldern für einzelne Eingangsmodule gibt es Back-
planes in verschiedenen Ausführungen, bei denen die Anschlüsse für die DAW
für jeweils 8 Spuren auf einem 25-poligen D-Sub Verbinder nach 'Tascam'-Stan-
dard aufgelegt sind. Es gibt Backplanes für Blocks mit 8 Mono- oder Inline-
Kanälen und für Blocks mit 4 Stereo-Eingangskanälen. Die Anschlüsse für die
Einschleifpunkte sind entweder mit TRS-Klinken oder ebenfalls mit 25-poligen
D-Sub-Verbindern ausgeführt.

METER
METER
SEND
INS B
RET
SEND
INS B
SEND INS A
RET
SEND INS A
LINE
LINE
MIC
MIC
CPM8/1

Backplanes CPM81 und CPM82

Diese Backplanes können für einen Block mit 8 Mono-Eingangsmodulen TM401
oder 8 Inline-Modulen TM402 verwendet werden. Innerhalb des 8ter-Blocks
können Die Modultypen TM401 und TM402 beliebig gemischt eingebaut wer-
den. Die Abbildung oben zeigt die Version CPM81.
Die Eingänge 'MIC' und 'LINE' und die Anschlüsse für die beiden Einschleifpunk-
te 'INS-A' und 'INS-B' sind identisch zum Kanalanschlussfeld CPM ausgeführt.
'MIC' und 'LINE' liegen auf XLR-Buchsen auf. Die Einschleifpunkte sind auf TRS-
Buchsen aufgelegt. Auch hier sind die Einschleifausgänge und die Einschlei-
feingänge halbnormalisiert ausgeführt. Die Einschleifausgänge liegen auf den
Trennkontakten der Einschleifeingänge auf. Solange kein Stecker in die Ein-
schleifeingänge eingesteckt wird, bleibt die Verbindung auch bei im Eingangs-
modul gedrückter INS-Taste erhalten. Die Belegungen der XLR- und der TRS-
Klinken finden Sie am Anfang dieses Kapitels.
Die 'TAPE'-Eingänge (von DAW-Ausgänge über externe D/A-Wandler) und die
Kanalausgänge (an DAW-Eingänge über externe A/D-Wandler) liegen auf zwei
25-poligen D-Sub-Buchsen auf. Die Anschlussbelegung dieser Buchsen entspricht
dem international üblichen, sogenannten 'Tascam'-Standard.
®
METER
METER
DAW-SEND
RET
SEND
INS B
RET
SEND
RET
SEND INS A
RET
SEND INS A
LINE
LINE
MIC
MIC
ToolMod Console
modulares Mischpultsystem
METER
DAW-RETURN
INS B
RET
SEND
INS B
RET
RET
SEND INS A
RET
LINE
MIC
18
Audio Anschlüsse
METER
METER
SEND
INS B
RET
SEND
INS B
SEND INS A
RET
SEND INS A
LINE
LINE
MIC
MIC
®

METER
RET
SEND
INS B
RET
RET
SEND
RET
INS A
LINE
MIC
