adt-audio ToolMod Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für ToolMod:
- Installationshandbuch (34 Seiten) ,
- Benutzerhandbuch (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
®
®
adt-audio

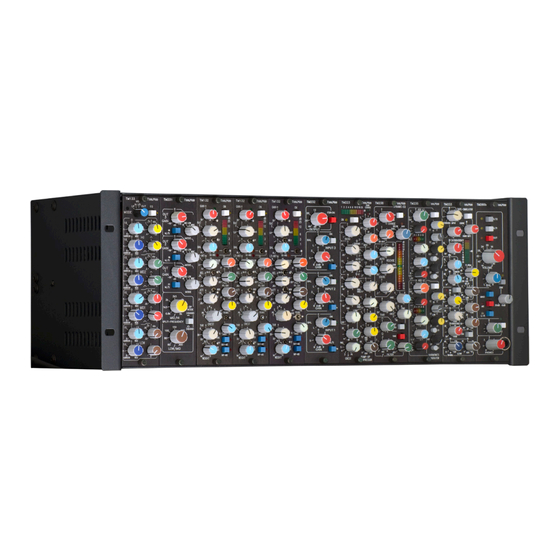

ToolMod
Pro-Audio Modulsystem
Benutzerhandbuch
analoge + digitale Tonstudiotechnik Karl Jüngling
Inh. Dipl.-Ing. Gerd Jüngling e. K.
Scholtwiese 4-6 • D45966 Gladbeck • Deutschland
Tel.: 0(049) 2043 51061 • Fax: 0(049) 2043 56844
E-Mail: info@adt-audio.com
Internet: www.adt-audio.com + www.adt-audio.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für adt-audio ToolMod
Inhaltszusammenfassung für adt-audio ToolMod

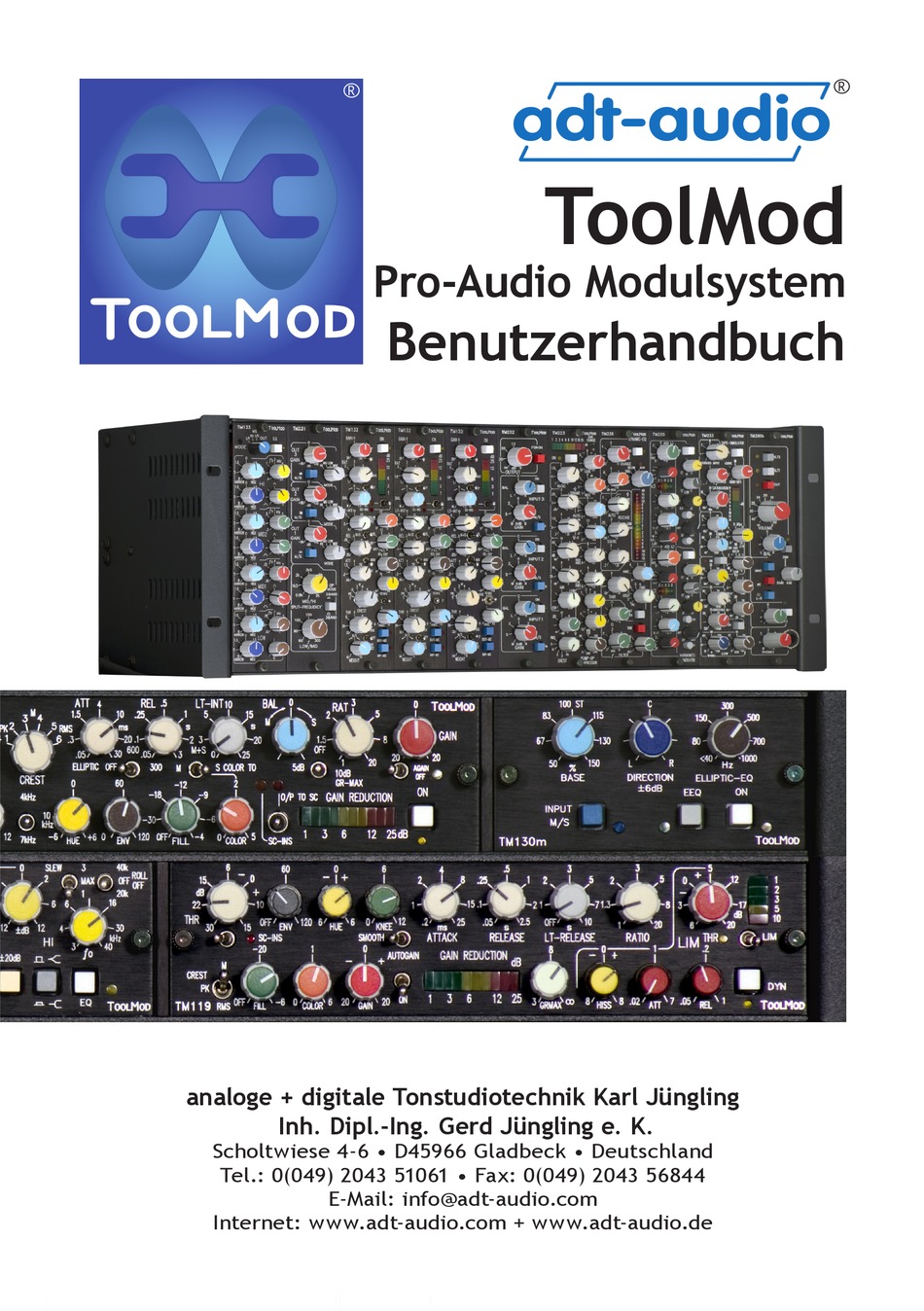

- Seite 1 ToolMod Pro-Audio Modulsystem Benutzerhandbuch analoge + digitale Tonstudiotechnik Karl Jüngling Inh. Dipl.-Ing. Gerd Jüngling e. K. Scholtwiese 4-6 • D45966 Gladbeck • Deutschland Tel.: 0(049) 2043 51061 • Fax: 0(049) 2043 56844 E-Mail: info@adt-audio.com Internet: www.adt-audio.com + www.adt-audio.de...
-
Seite 2: Inhaltsverzeichnis
Erdung..22 Stromaufnahme..8 Unsymmetrische Ein- und Ausgänge..23 Faustregel zur Dimensionierung Unsymmetrische Ausgang an der Stromversorgung..8 symmetrischen ToolMod Eingang..23 Die Netzgeräte..9 Symmetrischer ToolMod Ausgang an Netzgerät ToolPwr-M..9 unsymmetrischen Eingang..23 Netzgerät ToolPwr-S..9 1HE Trägerrahmen mit Netzgerät ToolPwr-E..10 eingebautem Netzteil..24 Anschlüsse der Netzgeräte..10 Notizen..26 Verbindung der Stromversorgung mit dem Trägerrahmen..10... -
Seite 3: Allgemeines
Prüfgrundlagen: EN50081-1:1992, EN50082-1:1992, EN60065:1993 Schutzklasse 1, EN61000-3-3:1995, EN61000-3-2:2000, EN60065:2002, EN55013:2001, EN55020:2002, Niederspannungsrichtlinie 73/23 EWG; 93/68 EWG Hiermit erklären wir, dass die Bauart des ToolMod Systems den aufgelisteten Richtlinien entspricht. Entsorgung und Umweltschutz Ausgediente Elektro- und Elektronikgeräte dürfen nicht als Hausmüll entsorgt werden. -
Seite 4: Wichtige Sicherheitshinweise
Befolgen Sie alle an den Geräten angebrachten und in diesem Handbuch vermerkten Warn- und Sicherheitshinweise! Bewahren Sie diese Anleitung bitte auf. Sie enthält alle allgemeinen Informa- tionen zum ToolMod-Modulsystem und sollte daher zur Hand sein, wenn Sie Änderungen an Ihrem System durchführen. Im Lieferumfang einzelner Module ist keine Einbauanleitung enthalten. -
Seite 5: Flüssigkeit Und Fremdkörper
Lebensgefahr! Änderungen und Umbauten Führen Sie keine Änderungen an den Geräten ohne ausdrückliche schriftliche Genehmigung von adt-audio Karl Juengling durch. Bei Zuwiderhandlung er- löschen alle Ansprüche gegen uns. Öffnen von Trägerrahmen Es ist nicht erforderlich, zum Einbau oder Ausbau von Modulen die Trägerrah- men zu öffnen. -
Seite 6: Ein- Und Ausbau Von Modulen
® ® ToolMod Pro-Audio Modulsystem adt-audio Sicherheitshinweise WICHTIGER HINWEIS: ÖFFNEN SIE IN KEINEM FALL DIE GEHÄUSE DER NETZGERÄTE OHNE DIESE VORHER VOM NETZ ZU TRENNEN UND 5 MINUTEN ABZUWARTEN - ES BE- STEHT LEBENSGEFAHR DURCH STROMSCHLÄGE! WIR ÜBERNEHMEN IN DIE-... -
Seite 7: Ersatzteile
Kunststoffteile an. Lassen Sie den Alkohol vollständig verdunsten, be- vor Sie das Gerät wieder mit dem Netz verbinden! Stromversorgung und Netzgeräte Die Stromversorgung des ToolMod Pro-Audio-Modulsystems erfolgt über von den Trägerrahmen getrennte, lineare Netzgeräte. Durch die räumliche Trennung von Netzgeräten und Trägerrahmen ist sichergestellt, dass beim Einbau von gegen magnetische Störfelder empfindlichen Modulen auf be-... -
Seite 8: Ausgangsspannungen
Ausgangsspannungen Die Netzgeräte liefern eine Nennbetriebsspannung von +/- 25 V für den Audi- oteil der ToolMod-Module und eine zusätzliche 48 Volt Phantomspeisung, die nur für die Mikrofonverstärker verwendet wird. Verbindungsleitungen zu den Trägerrahmen Zur Verbindung der Netzgeräte mit den Trägerrahmen werden 6-adrige Steuer- leitungen verwendet. -
Seite 9: Die Netzgeräte
® ® ToolMod Pro-Audio Modulsystem adt-audio Stromversorgung und Netzgeräte Bei einem Träger mit 5 Monogeräten ergibt sich 5 x 0.1 A = 0.5 A. Verwendet man 5 Stereogeräte ergibt sich 5 x 0.2 A = 1 A. Die Netzgeräte Es gibt drei Netzgeräte mit unterschiedlicher Kapazität:... -
Seite 10: Netzgerät Toolpwr-E
® ® ToolMod Pro-Audio Modulsystem adt-audio Stromversorgung und Netzgeräte Netzgerät ToolPwr-E Das ToolPwr-E ist wie das ToolPwr-S als 19“-Gerät mit 2HE ausgeführt. Es un- terscheidet sich vom ToolPwr-S durch einen größeren Kühlkörper, Netztrans- formator und durch Spannungsregler höherer Leistung. Es hat eine Nennkapa- zität von 5 Ampere und kann kurzzeitig einen Spitzenstrom von 7 Ampere lie-... -
Seite 11: Anschlussbelegung Der Netzgeräte
Die Anschlussbelegung der Stromversorgungsstecker der ToolMod-Trägerrahmen ist kompatibel mit der Belegung des Toolkit Channel Strip, der Summierer der ToolMix-Serie, der ToolMod Faderbox und den übrigen Tool-Geräten von adt- audio. Diese Geräte können beliebig gemischt an einem einzelnen Netzgerät verwendet werden, solange die Kapazität des Netzgerätes ausreicht. -
Seite 12: Standardkabel Und Sonderlängen
Schutzleiter verbunden sind. Diese Verbindungen zwischen Gehäuse, O-Volt und der Schirmerde sind jedoch nicht Bestandteil der Konstruktion der ToolMod-Serie. Im Design aller Kompo- nenten ist das elektrische 0-Volt-Potenzial (Audio-Ground) vom Gehäuse und von der Schirmerde der Anschlüsse getrennt ausgeführt. Kommt es durch die... -
Seite 13: Wichtiger Hinweis - Aufstecken
Wenn Sie versehentlich ein Stromversorgungskabel bei eingeschaltetem Netz- gerät abziehen oder aufstecken besteht kein Risiko für einen Defekt. Bei ge- ringer Belastung des Netzgerätes wird Ihr ToolMod-System ohne Probleme wei- ter funktionieren. Bei hoher Belastung des Netzgerätes tritt beim Einstecken des Kabels jedoch ein sehr hoher Einschaltstrom auf, der durch die Aufladung der stark überdimensionierten Ladekondensatoren in den Modulen zustande... -
Seite 14: Effekte Bei Überlasteten Netzgeräten
Erwärmung, eine geringe Netzspannung reduziert die Erwärmung, kann aber in extremen Fällen zu einer Reduzierung der Kapazität führen. Da alle ToolMod-Netzgeräte ohne Lüfter auskommen, ist die Erwärmung zusätz- lich vom Einbau abhängig. Wenn Sie feststellen, dass sich das Netzteil sehr stark erwärmt, überprüfen Sie daher zunächst, ob durch den Einbau eine auf-... -
Seite 15: Ein- Und Ausbau Von Modulen
1HE-Rahmen ist genauso möglich wie der Einbau von Mo- dulen mit horizontalen Frontplatten in 2HE- bzw. 4HE-Rah- men. Bis auf wenige spezielle Module sind alle ToolMod‘s als 2U- oder 4U-Modul ausgeführt. Die 6U-Module können nur horizontal in 1HE-Rahmen eingebaut werden. Die Fo- to auf dieser Seite zeigen ein 2U-Modul in einem 1HE-Tra- ger, ein 2U Modul in vertikaler Ausführung und ein 4U Mo-... -
Seite 16: Unterschiede Zwischen 1He- Und 2He-/4He-Rahmen
® ® ToolMod Pro-Audio Modulsystem adt-audio Ein- und Ausbau der Module zwei 2U-Modulen kann also alternativ ein 4U-Modul eingesteckt werden. Zur Unterteilung der Rahmenplätze dienen Abstands- blöcke (Spacer), die je nach der erforderlichen Modulbelegung eingesetzt oder ausgebaut werden können. -
Seite 17: Befestigung Der Module Im Rahmen
® ® ToolMod Pro-Audio Modulsystem adt-audio Ein- und Ausbau der Module Module. Die Rändelschrauben drehen sich beim Lösen in Gewinde in den Frontplatten. Das Prinzip ist für al- le Trägerausfüh- rung gleich, je- doch werden für 2HE- und 4HE-Träger kürzere Rändel-... - Seite 18 ® ® ToolMod Pro-Audio Modulsystem adt-audio Ein- und Ausbau der Module Prinzip der Unterteilung des Rahmens durch variabel einsetzbare Spacer deut- lich. Das Foto oben Seite zeigt den Aufbau des 1HE-Trägers noch deutlicher. Wenn man den Spacer der zwischen den Plätzen 1 und 2 eingebaut ist ent- fernt, passt der 4U-Equalizer in diese beiden Rahmenplätze.
-
Seite 19: Module Im 2He-Rahmen
® ® ToolMod Pro-Audio Modulsystem adt-audio Ein- und Ausbau der Module Module im 2HE-Rahmen Der 2HE-Rahmen kann nur 2U-Module aufnehmen. Insgesamt können 11 Modu- le eingebaut werden. Im Gegensatz zum 1HE-Rahmen erfolgt die Befestigung der Module im 2HE-Rahmen mit Schiebemuttern. Achten Sie bitte darauf, dass die Schiebemuttern hinter den Rändelschrauben der Module liegen, bevor Sie... -
Seite 20: Module Im 6He-Rahmen
Verwendung von Spacern der zur Verfügung stehende Platz nach Bedarf aufgeteilt werden. Audio Anschlüsse Für jeden Steckplatz eines 2U-ToolMod- Moduls sind 4 Audio-Anschlüsse vorhan- den. Diese Anschlüsse sind in allen Trä- gerversionen vorhanden und natürlich identisch belegt. Es sind eine XLR-Buch- se, ein XLR-Einbaustecker und zwei TRS- Buchsen (6.3 mm Stereo-Klinkenbuch-... -
Seite 21: Belegungen Der Anschlüsse
1 SCREEN connected to Ground Belegungen der Anschlüsse STANDARD AUDIO CONNECTORS Alle Ein- und Ausgänge der ToolMod-Serie sind 1/4"/6.3 mm JACK - USED FOR BALANCED AUDIO I/O symmetrisch ausgeführt. Daher sind sowohl die XLR-Verbinder wie auch die TRS-Buchsen sym- RING... -
Seite 22: Schirmung
® ® ToolMod Pro-Audio Modulsystem adt-audio Audio Anschlüsse len die Eingänge bzw. Ausgänge von DI-Verstärkern, Kopfhörerverstärkern und Symmetrier- und Asymmetrierverstärkern dar, deren Anschlüsse zwingend un- symmetrisch ausgeführt werden müssen. Die XLR-Verbinder sind nach internationalem Standard belegt: Pin 1 - Schirm, Pin 2, + / Tonader a, Pin 3, - / Tonader b Die TRS-Buchsen (TRS = TIP-RING-SLEEVE / 6.3 mm Stereo-Klinkenbuchse) sind... -
Seite 23: Unsymmetrische Ein- Und Ausgänge
(+) auf den unsymmetrischen Eingang auf und verbinden Sie die Tonader b (-) mit der Masse des unsymmetrischen Gerätes. Brücken Sie die Tonader b (-) mit dem Schirmanschluss direkt am Ausgang des ToolMod-Rahmens (also Brücke zwischen 1 und 3 beim XLR und zwischen Ring und Sleeve beim Klin- kenstecker). -
Seite 24: 1He Trägerrahmen Mit Eingebautem Netzteil
1HE Trägerrahmen mit eingebautem Netzteil Der 1HE Rahmen mit eingebautem Netzteil bietet Platz für maximal vier 2U Toolmod Module. Dieser Rahmen eignet sich besonders für einzelne Sets, bei denen keine Aufrüstung mit vielen weiteren Modulen erfolgt. Das Netzteil ist auf dem fünften Rahmenplatz des Standard 1HE-Rahmens ein- gebaut. - Seite 25 230 V auf 115 V identisch mit dem Anschlussfeld des 1HE Trägerrahmens ohne Netzteil ausgeführt. Die vier Modulplätze sind mit einem XLR-Einbaustecker, einer XLR-Buchse und zwei TRS-Buchsen ausgestattet. Die Verkabelung und die Ausstattung der Mo- dulplätze ist kompatibel mit den anderen Trägerrahmen für das ToolMod Sy- stem.
-
Seite 26: Notizen
® ® ToolMod Pro-Audio Modulsystem adt-audio Notizen ... - Seite 27 ® ® ToolMod Pro-Audio Modulsystem adt-audio Notizen ...
- Seite 28 ® adt-audio analoge + digitale Tonstudiotechnik Karl Jüngling Inh. Dipl.-Ing. Gerd Jüngling e. K. Scholtwiese 4-6 • D45966 Gladbeck • Deutschland Tel.: 0(049) 2043 51061 • Fax: 0(049) 2043 56844 E-Mail: info@adt-audio.com Internet: www.adt-audio.com + www.adt-audio.de...
