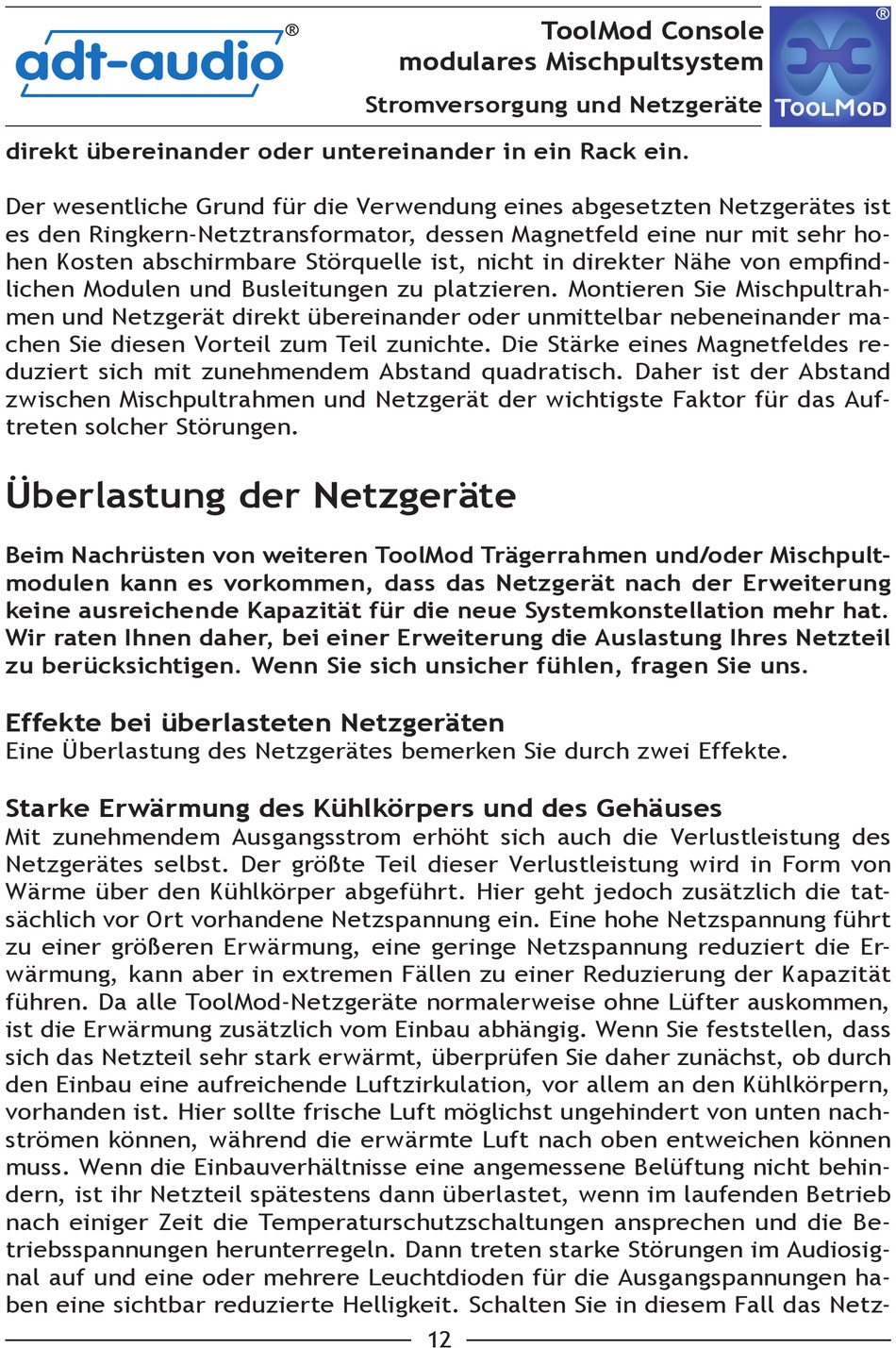

ToolMod Console
®
adt-audio
modulares Mischpultsystem
Stromversorgung und Netzgeräte

direkt übereinander oder untereinander in ein Rack ein.
Der wesentliche Grund für die Verwendung eines abgesetzten Netzgerätes ist
es den Ringkern-Netztransformator, dessen Magnetfeld eine nur mit sehr ho-
hen Kosten abschirmbare Störquelle ist, nicht in direkter Nähe von empfind-
lichen Modulen und Busleitungen zu platzieren. Montieren Sie Mischpultrah-
men und Netzgerät direkt übereinander oder unmittelbar nebeneinander ma-
chen Sie diesen Vorteil zum Teil zunichte. Die Stärke eines Magnetfeldes re-
duziert sich mit zunehmendem Abstand quadratisch. Daher ist der Abstand
zwischen Mischpultrahmen und Netzgerät der wichtigste Faktor für das Auf-
treten solcher Störungen.
Überlastung der Netzgeräte
Beim Nachrüsten von weiteren ToolMod Trägerrahmen und/oder Mischpult-
modulen kann es vorkommen, dass das Netzgerät nach der Erweiterung
keine ausreichende Kapazität für die neue Systemkonstellation mehr hat.
Wir raten Ihnen daher, bei einer Erweiterung die Auslastung Ihres Netzteil
zu berücksichtigen. Wenn Sie sich unsicher fühlen, fragen Sie uns.
Effekte bei überlasteten Netzgeräten
Eine Überlastung des Netzgerätes bemerken Sie durch zwei Effekte.
Starke Erwärmung des Kühlkörpers und des Gehäuses
Mit zunehmendem Ausgangsstrom erhöht sich auch die Verlustleistung des
Netzgerätes selbst. Der größte Teil dieser Verlustleistung wird in Form von
Wärme über den Kühlkörper abgeführt. Hier geht jedoch zusätzlich die tat-
sächlich vor Ort vorhandene Netzspannung ein. Eine hohe Netzspannung führt
zu einer größeren Erwärmung, eine geringe Netzspannung reduziert die Er-
wärmung, kann aber in extremen Fällen zu einer Reduzierung der Kapazität
führen. Da alle ToolMod-Netzgeräte normalerweise ohne Lüfter auskommen,
ist die Erwärmung zusätzlich vom Einbau abhängig. Wenn Sie feststellen, dass
sich das Netzteil sehr stark erwärmt, überprüfen Sie daher zunächst, ob durch
den Einbau eine aufreichende Luftzirkulation, vor allem an den Kühlkörpern,
vorhanden ist. Hier sollte frische Luft möglichst ungehindert von unten nach-
strömen können, während die erwärmte Luft nach oben entweichen können
muss. Wenn die Einbauverhältnisse eine angemessene Belüftung nicht behin-
dern, ist ihr Netzteil spätestens dann überlastet, wenn im laufenden Betrieb
nach einiger Zeit die Temperaturschutzschaltungen ansprechen und die Be-
triebsspannungen herunterregeln. Dann treten starke Störungen im Audiosig-
nal auf und eine oder mehrere Leuchtdioden für die Ausgangspannungen ha-
ben eine sichtbar reduzierte Helligkeit. Schalten Sie in diesem Fall das Netz-
12
