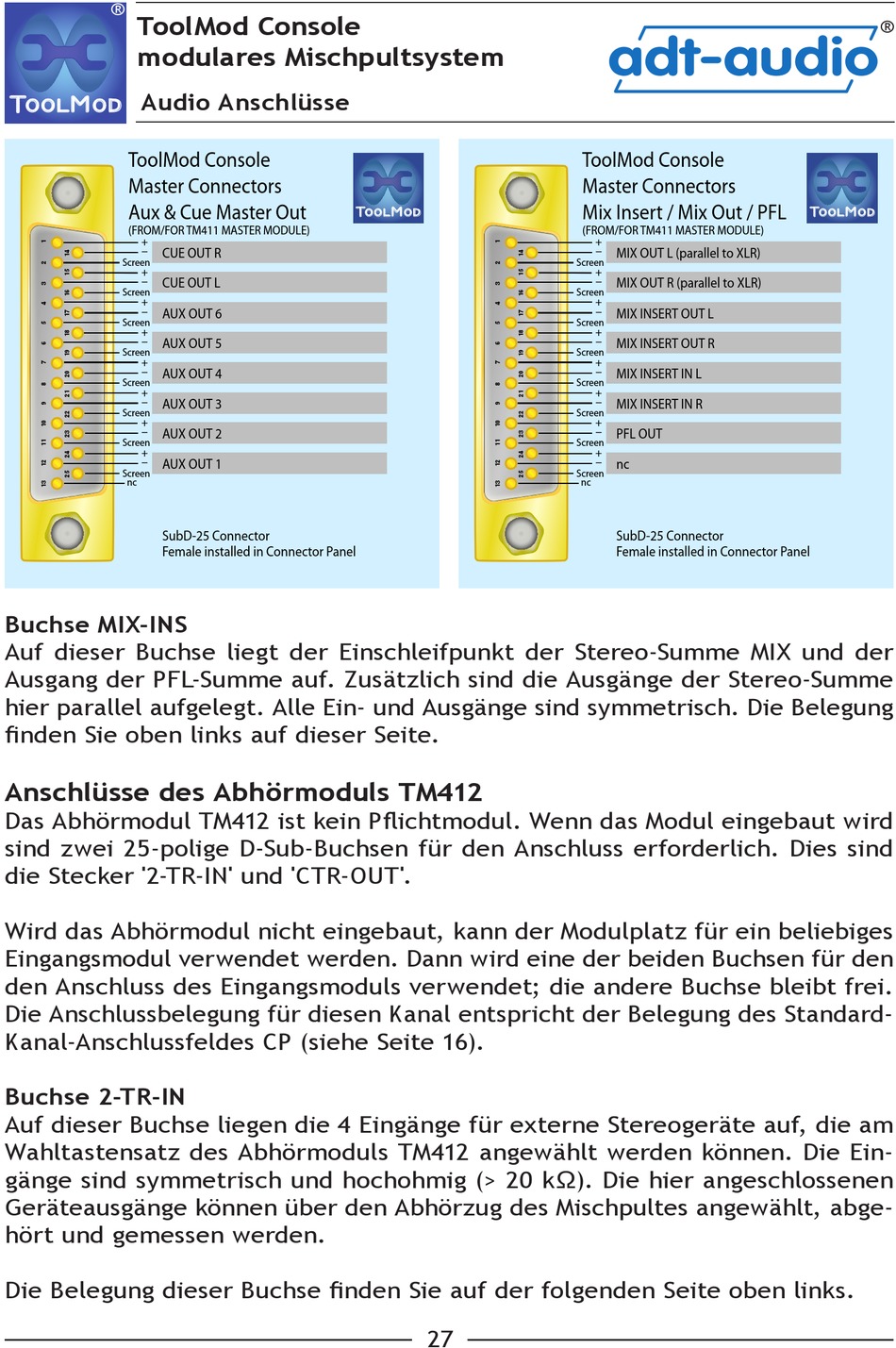

ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse

ToolMod Console
Master Connectors
Aux & Cue Master Out
(FROM/FOR TM411 MASTER MODULE)
+
CUE OUT R
-
Screen
+
CUE OUT L
-
Screen
+
AUX OUT 6
-
Screen
+
AUX OUT 5
-
Screen
+
AUX OUT 4
-
Screen
+
AUX OUT 3
-
Screen
+
AUX OUT 2
-
Screen
+
AUX OUT 1
-
Screen
nc
SubD-25 Connector
Female installed in Connector Panel

Buchse MIX-INS

Auf dieser Buchse liegt der Einschleifpunkt der Stereo-Summe MIX und der
Ausgang der PFL-Summe auf. Zusätzlich sind die Ausgänge der Stereo-Summe
hier parallel aufgelegt. Alle Ein- und Ausgänge sind symmetrisch. Die Belegung
finden Sie oben links auf dieser Seite.
Anschlüsse des Abhörmoduls TM412
Das Abhörmodul TM412 ist kein Pflichtmodul. Wenn das Modul eingebaut wird
sind zwei 25-polige D-Sub-Buchsen für den Anschluss erforderlich. Dies sind
die Stecker '2-TR-IN' und 'CTR-OUT'.
Wird das Abhörmodul nicht eingebaut, kann der Modulplatz für ein beliebiges
Eingangsmodul verwendet werden. Dann wird eine der beiden Buchsen für den
den Anschluss des Eingangsmoduls verwendet; die andere Buchse bleibt frei.
Die Anschlussbelegung für diesen Kanal entspricht der Belegung des Standard-
Kanal-Anschlussfeldes CP (siehe Seite 16).

Buchse 2-TR-IN

Auf dieser Buchse liegen die 4 Eingänge für externe Stereogeräte auf, die am
Wahltastensatz des Abhörmoduls TM412 angewählt werden können. Die Ein-
gänge sind symmetrisch und hochohmig (> 20 kΩ). Die hier angeschlossenen
Geräteausgänge können über den Abhörzug des Mischpultes angewählt, abge-
hört und gemessen werden.
Die Belegung dieser Buchse finden Sie auf der folgenden Seite oben links.

27
adt-audio
ToolMod Console
Master Connectors
Mix Insert / Mix Out / PFL
(FROM/FOR TM411 MASTER MODULE)
+
MIX OUT L (parallel to XLR)
-
Screen
+
MIX OUT R (parallel to XLR)
-
Screen
+
MIX INSERT OUT L
-
Screen
+
MIX INSERT OUT R
-
Screen
+
MIX INSERT IN L
-
Screen
+
MIX INSERT IN R
-
Screen
+
PFL OUT
-
Screen
+
nc
-
Screen
nc
SubD-25 Connector
Female installed in Connector Panel
®

