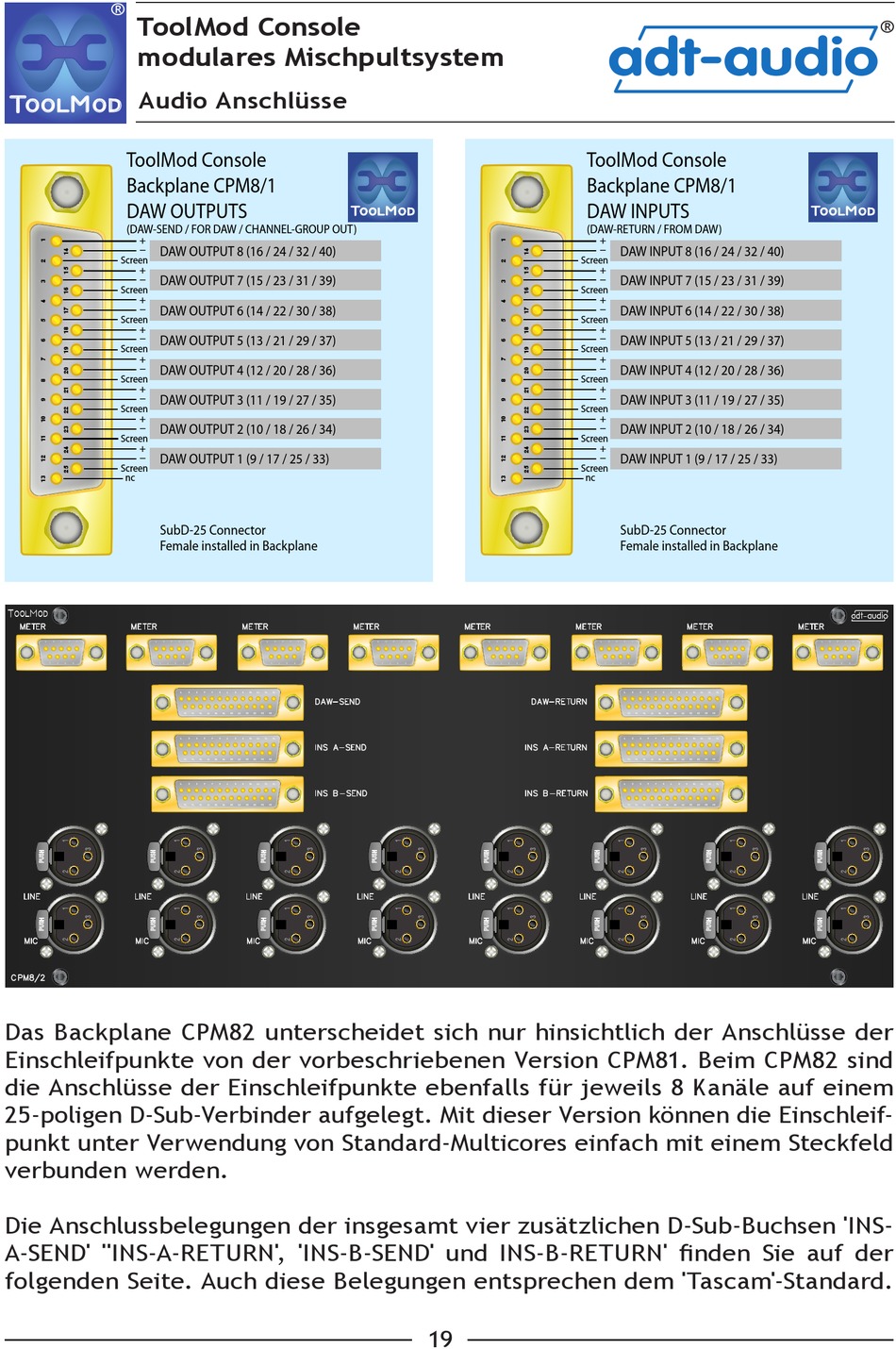

adt-audio ToolMod Console Installationshandbuch Seite 19

®
ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse

ToolMod Console
Backplane CPM8/1
DAW OUTPUTS
(DAW-SEND / FOR DAW / CHANNEL-GROUP OUT)
+
- DAW OUTPUT 8 (16 / 24 / 32 / 40)
Screen
+
DAW OUTPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
DAW OUTPUT 6 (14 / 22 / 30 / 38)
-
Screen
+
DAW OUTPUT 5 (13 / 21 / 29 / 37)
-
Screen
+
DAW OUTPUT 4 (12 / 20 / 28 / 36)
-
Screen
+
DAW OUTPUT 3 (11 / 19 / 27 / 35)
-
Screen
+
DAW OUTPUT 2 (10 / 18 / 26 / 34)
-
Screen
+
DAW OUTPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane

METER METER
LINE LINE
MIC MIC
CPM8/2
Das Backplane CPM82 unterscheidet sich nur hinsichtlich der Anschlüsse der
Einschleifpunkte von der vorbeschriebenen Version CPM81. Beim CPM82 sind
die Anschlüsse der Einschleifpunkte ebenfalls für jeweils 8 Kanäle auf einem
25-poligen D-Sub-Verbinder aufgelegt. Mit dieser Version können die Einschleif-
punkt unter Verwendung von Standard-Multicores einfach mit einem Steckfeld
verbunden werden.
Die Anschlussbelegungen der insgesamt vier zusätzlichen D-Sub-Buchsen 'INS-
A-SEND' ''INS-A-RETURN', 'INS-B-SEND' und INS-B-RETURN' finden Sie auf der
folgenden Seite. Auch diese Belegungen entsprechen dem 'Tascam'-Standard.

METER METER
DAW-SEND
INS A-SEND
INS B-SEND
LINE LINE
MIC MIC
ToolMod Console
Backplane CPM8/1
DAW INPUTS
(DAW-RETURN / FROM DAW)
Screen
Screen
Screen
Screen
Screen
Screen
Screen
Screen
nc
METER METER
DAW-RETURN
INS A-RETURN
INS B-RETURN
LINE LINE
MIC MIC
19
adt-audio
+
- DAW INPUT 8 (16 / 24 / 32 / 40)
+
DAW INPUT 7 (15 / 23 / 31 / 39)
-
+
DAW INPUT 6 (14 / 22 / 30 / 38)
-
+
DAW INPUT 5 (13 / 21 / 29 / 37)
-
+
DAW INPUT 4 (12 / 20 / 28 / 36)
-
+
DAW INPUT 3 (11 / 19 / 27 / 35)
-
+
DAW INPUT 2 (10 / 18 / 26 / 34)
-
+
DAW INPUT 1 (9 / 17 / 25 / 33)
-
SubD-25 Connector
Female installed in Backplane
METER
LINE
MIC
®

METER
LINE
MIC
