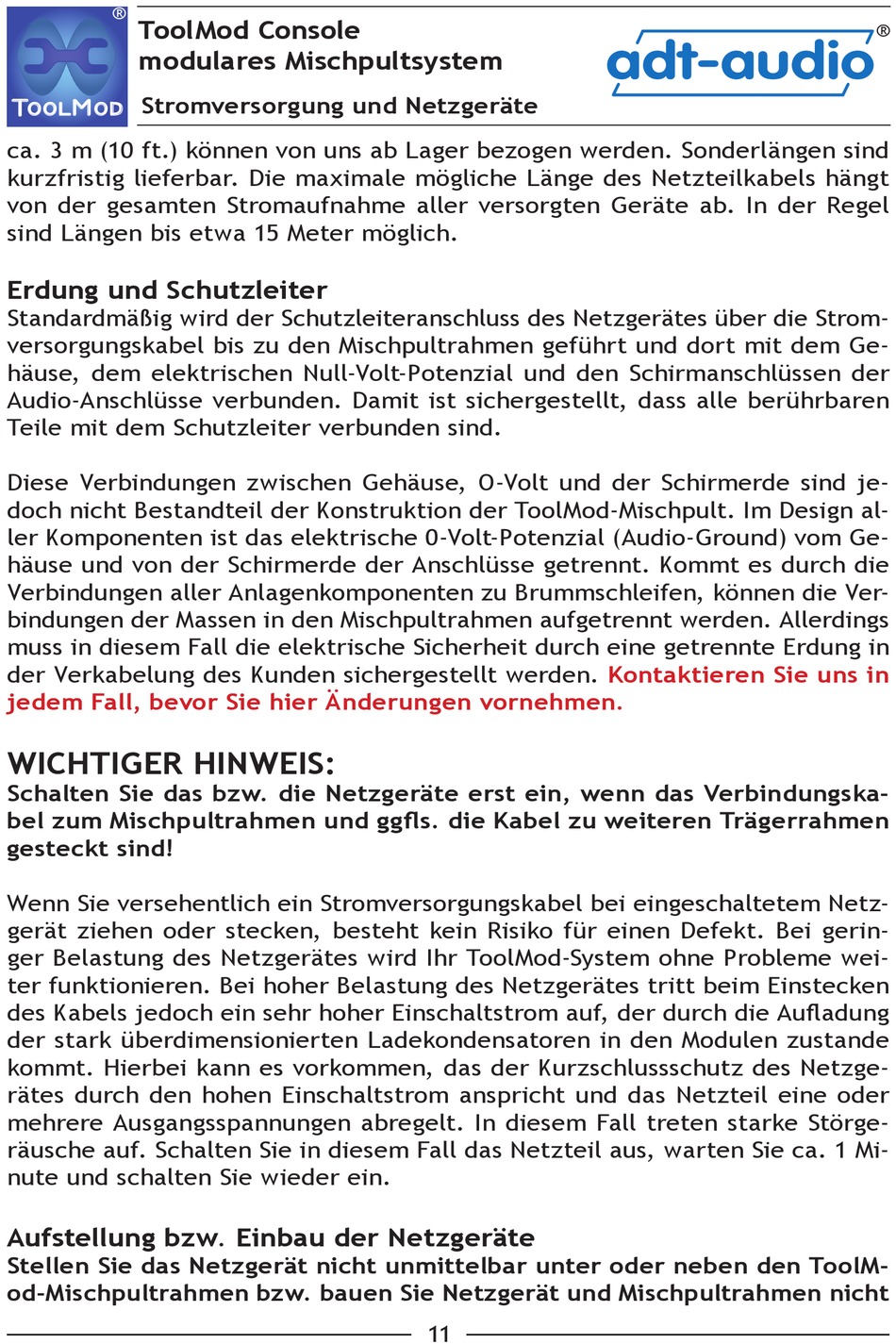

ToolMod Console
modulares Mischpultsystem
Stromversorgung und Netzgeräte

ca. 3 m (10 ft.) können von uns ab Lager bezogen werden. Sonderlängen sind
kurzfristig lieferbar. Die maximale mögliche Länge des Netzteilkabels hängt
von der gesamten Stromaufnahme aller versorgten Geräte ab. In der Regel
sind Längen bis etwa 15 Meter möglich.

Erdung und Schutzleiter

Standardmäßig wird der Schutzleiteranschluss des Netzgerätes über die Strom-
versorgungskabel bis zu den Mischpultrahmen geführt und dort mit dem Ge-
häuse, dem elektrischen Null-Volt-Potenzial und den Schirmanschlüssen der
Audio-Anschlüsse verbunden. Damit ist sichergestellt, dass alle berührbaren
Teile mit dem Schutzleiter verbunden sind.
Diese Verbindungen zwischen Gehäuse, O-Volt und der Schirmerde sind je-
doch nicht Bestandteil der Konstruktion der ToolMod-Mischpult. Im Design al-
ler Komponenten ist das elektrische 0-Volt-Potenzial (Audio-Ground) vom Ge-
häuse und von der Schirmerde der Anschlüsse getrennt. Kommt es durch die
Verbindungen aller Anlagenkomponenten zu Brummschleifen, können die Ver-
bindungen der Massen in den Mischpultrahmen aufgetrennt werden. Allerdings
muss in diesem Fall die elektrische Sicherheit durch eine getrennte Erdung in
der Verkabelung des Kunden sichergestellt werden.
jedem Fall, bevor Sie hier Änderungen vornehmen.
WICHTIGER HINWEIS:
Schalten Sie das bzw. die Netzgeräte erst ein, wenn das Verbindungska-
bel zum Mischpultrahmen und ggfls. die Kabel zu weiteren Trägerrahmen
gesteckt sind!
Wenn Sie versehentlich ein Stromversorgungskabel bei eingeschaltetem Netz-
gerät ziehen oder stecken, besteht kein Risiko für einen Defekt. Bei gerin-
ger Belastung des Netzgerätes wird Ihr ToolMod-System ohne Probleme wei-
ter funktionieren. Bei hoher Belastung des Netzgerätes tritt beim Einstecken
des Kabels jedoch ein sehr hoher Einschaltstrom auf, der durch die Aufladung
der stark überdimensionierten Ladekondensatoren in den Modulen zustande
kommt. Hierbei kann es vorkommen, das der Kurzschlussschutz des Netzge-
rätes durch den hohen Einschaltstrom anspricht und das Netzteil eine oder
mehrere Ausgangsspannungen abregelt. In diesem Fall treten starke Störge-
räusche auf. Schalten Sie in diesem Fall das Netzteil aus, warten Sie ca. 1 Mi-
nute und schalten Sie wieder ein.
Aufstellung bzw. Einbau der Netzgeräte
Stellen Sie das Netzgerät nicht unmittelbar unter oder neben den ToolM-
od-Mischpultrahmen bzw. bauen Sie Netzgerät und Mischpultrahmen nicht
11
adt-audio
Kontaktieren Sie uns in
®
