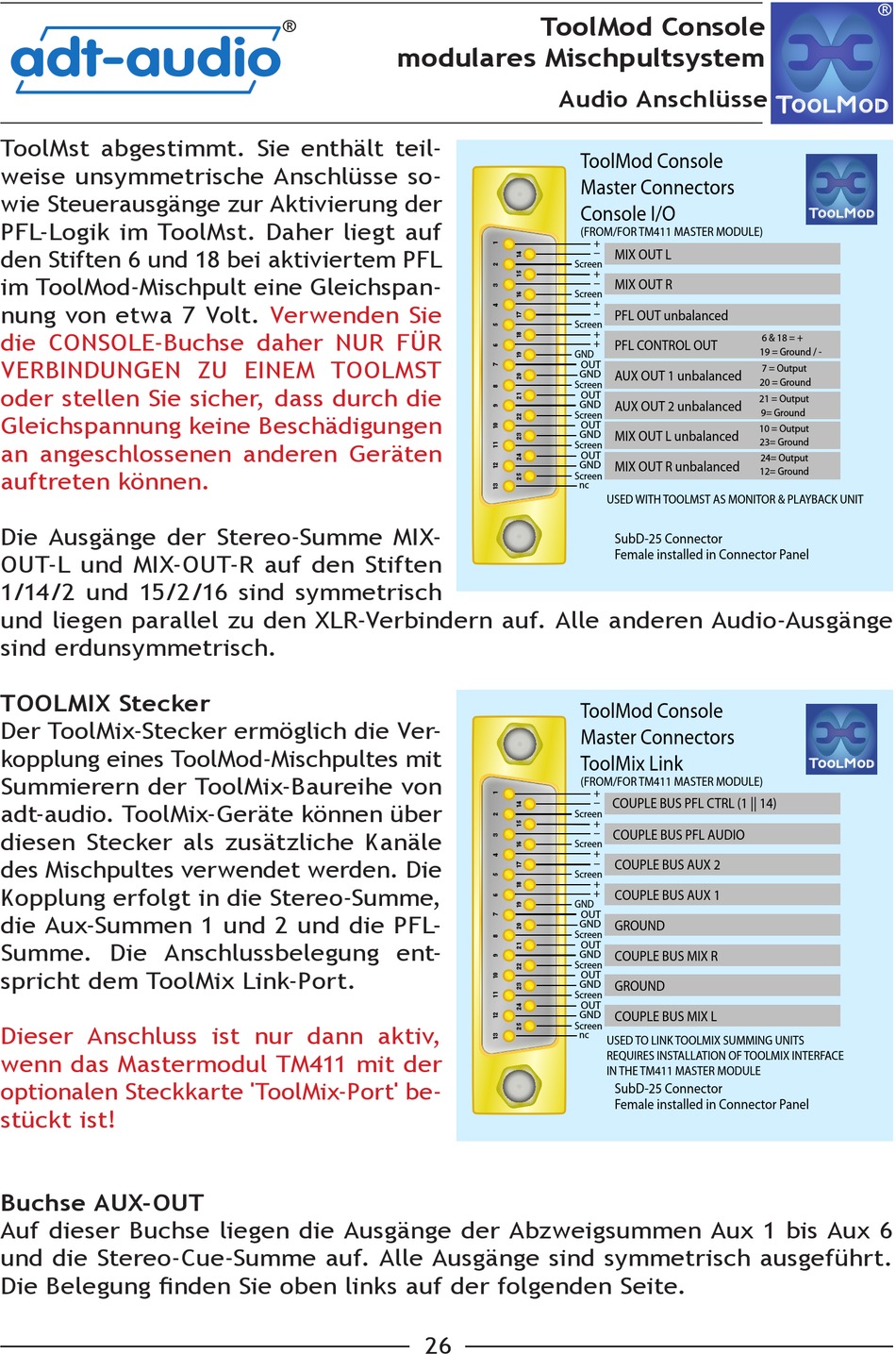

ToolMst abgestimmt. Sie enthält teil-
weise unsymmetrische Anschlüsse so-
wie Steuerausgänge zur Aktivierung der
PFL-Logik im ToolMst. Daher liegt auf
den Stiften 6 und 18 bei aktiviertem PFL
im ToolMod-Mischpult eine Gleichspan-
nung von etwa 7 Volt.
die CONSOLE-Buchse daher NUR FÜR
VERBINDUNGEN ZU EINEM TOOLMST
oder stellen Sie sicher, dass durch die
Gleichspannung keine Beschädigungen
an angeschlossenen anderen Geräten
auftreten können.
Die Ausgänge der Stereo-Summe MIX-
OUT-L und MIX-OUT-R auf den Stiften
1/14/2 und 15/2/16 sind symmetrisch
und liegen parallel zu den XLR-Verbindern auf. Alle anderen Audio-Ausgänge
sind erdunsymmetrisch.

TOOLMIX Stecker

Der ToolMix-Stecker ermöglich die Ver-
kopplung eines ToolMod-Mischpultes mit
Summierern der ToolMix-Baureihe von
adt-audio. ToolMix-Geräte können über
diesen Stecker als zusätzliche Kanäle
des Mischpultes verwendet werden. Die
Kopplung erfolgt in die Stereo-Summe,
die Aux-Summen 1 und 2 und die PFL-
Summe. Die Anschlussbelegung ent-
spricht dem ToolMix Link-Port.
Dieser Anschluss ist nur dann aktiv,
wenn das Mastermodul TM411 mit der
optionalen Steckkarte 'ToolMix-Port' be-
stückt ist!

Buchse AUX-OUT

Auf dieser Buchse liegen die Ausgänge der Abzweigsummen Aux 1 bis Aux 6
und die Stereo-Cue-Summe auf. Alle Ausgänge sind symmetrisch ausgeführt.
Die Belegung finden Sie oben links auf der folgenden Seite.
®
modulares Mischpultsystem
Verwenden Sie
26
ToolMod Console
Audio Anschlüsse
ToolMod Console
Master Connectors
Console I/O
(FROM/FOR TM411 MASTER MODULE)
+
MIX OUT L
-
Screen
+
MIX OUT R
-
Screen
+
PFL OUT unbalanced
-
Screen
+
PFL CONTROL OUT
+
GND
OUT
AUX OUT 1 unbalanced
GND
Screen
OUT
AUX OUT 2 unbalanced
GND
Screen
OUT
MIX OUT L unbalanced
GND
Screen
OUT
MIX OUT R unbalanced
GND
Screen
nc
USED WITH TOOLMST AS MONITOR & PLAYBACK UNIT
SubD-25 Connector
Female installed in Connector Panel
ToolMod Console
Master Connectors
ToolMix Link
(FROM/FOR TM411 MASTER MODULE)
+
COUPLE BUS PFL CTRL (1 || 14)
-
Screen
+
COUPLE BUS PFL AUDIO
-
Screen
+
COUPLE BUS AUX 2
-
Screen
+
+ COUPLE BUS AUX 1
GND
OUT
GROUND
GND
Screen
OUT
COUPLE BUS MIX R
GND
Screen
OUT
GROUND
GND
Screen
OUT
COUPLE BUS MIX L
GND
Screen
nc
USED TO LINK TOOLMIX SUMMING UNITS
REQUIRES INSTALLATION OF TOOLMIX INTERFACE
IN THE TM411 MASTER MODULE
SubD-25 Connector
Female installed in Connector Panel
®


6 & 18 = +
19 = Ground / -
7 = Output
20 = Ground
21 = Output
9= Ground
10 = Output
23= Ground
24= Output
12= Ground

