ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse


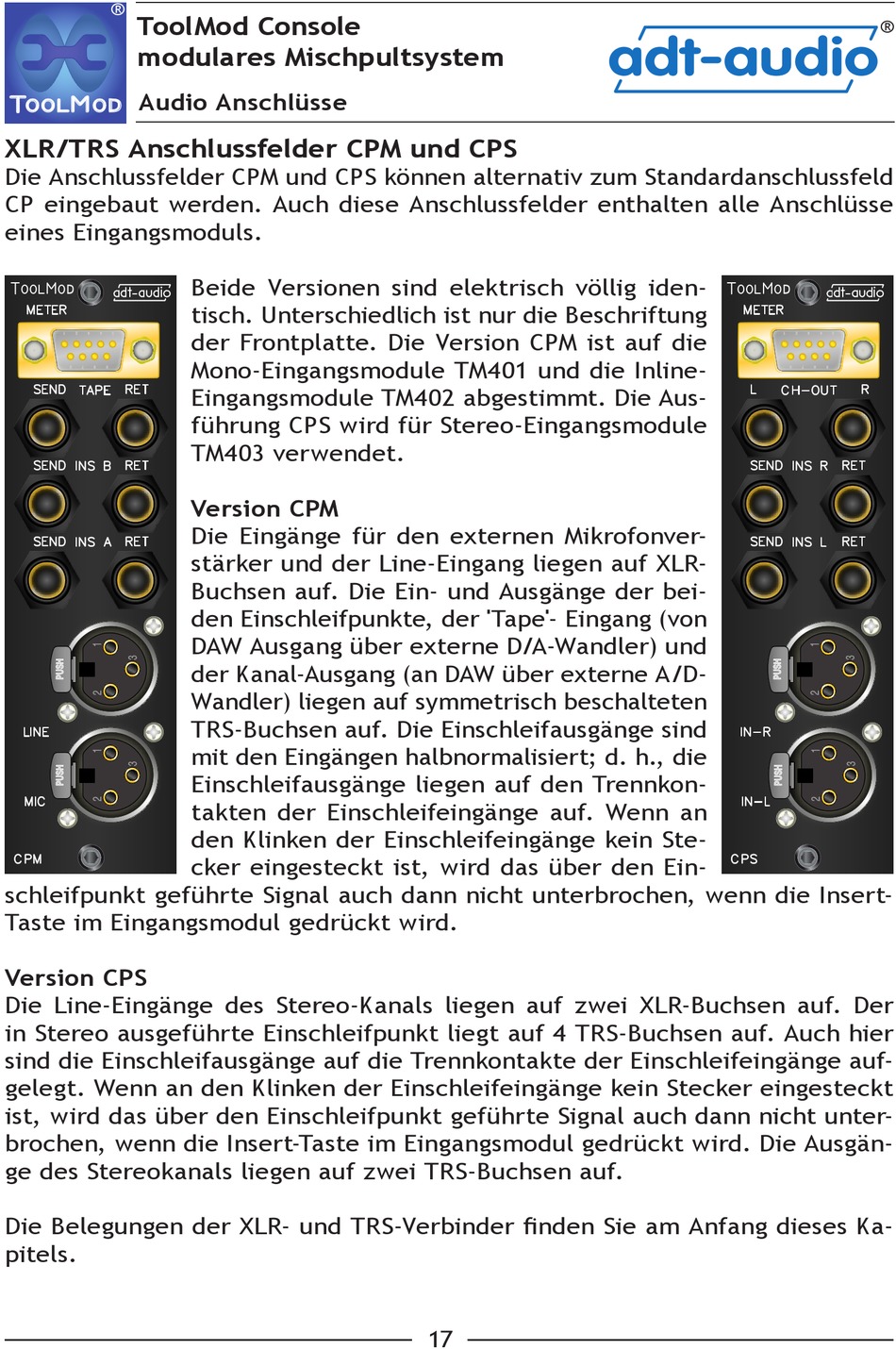

XLR/TRS Anschlussfelder CPM und CPS
Die Anschlussfelder CPM und CPS können alternativ zum Standardanschlussfeld
CP eingebaut werden. Auch diese Anschlussfelder enthalten alle Anschlüsse
eines Eingangsmoduls.

METER
SEND RET
TAPE
SEND INS B RET
SEND RET
INS A
LINE
MIC
CPM
schleifpunkt geführte Signal auch dann nicht unterbrochen, wenn die Insert-
Taste im Eingangsmodul gedrückt wird.
Version CPS
Die Line-Eingänge des Stereo-Kanals liegen auf zwei XLR-Buchsen auf. Der
in Stereo ausgeführte Einschleifpunkt liegt auf 4 TRS-Buchsen auf. Auch hier
sind die Einschleifausgänge auf die Trennkontakte der Einschleifeingänge auf-
gelegt. Wenn an den Klinken der Einschleifeingänge kein Stecker eingesteckt
ist, wird das über den Einschleifpunkt geführte Signal auch dann nicht unter-
brochen, wenn die Insert-Taste im Eingangsmodul gedrückt wird. Die Ausgän-
ge des Stereokanals liegen auf zwei TRS-Buchsen auf.
Die Belegungen der XLR- und TRS-Verbinder finden Sie am Anfang dieses Ka-
pitels.
Beide Versionen sind elektrisch völlig iden-
tisch. Unterschiedlich ist nur die Beschriftung
der Frontplatte. Die Version CPM ist auf die
Mono-Eingangsmodule TM401 und die Inline-
Eingangsmodule TM402 abgestimmt. Die Aus-
führung CPS wird für Stereo-Eingangsmodule
TM403 verwendet.

Version CPM

Die Eingänge für den externen Mikrofonver-
stärker und der Line-Eingang liegen auf XLR-
Buchsen auf. Die Ein- und Ausgänge der bei-
den Einschleifpunkte, der 'Tape'- Eingang (von
DAW Ausgang über externe D/A-Wandler) und
der Kanal-Ausgang (an DAW über externe A/D-
Wandler) liegen auf symmetrisch beschalteten
TRS-Buchsen auf. Die Einschleifausgänge sind
mit den Eingängen halbnormalisiert; d. h., die
Einschleifausgänge liegen auf den Trennkon-
takten der Einschleifeingänge auf. Wenn an
den Klinken der Einschleifeingänge kein Ste-
cker eingesteckt ist, wird das über den Ein-
17
adt-audio

METER
L
SEND
SEND
IN-R
IN-L
CPS
®
R
CH-OUT
INS R RET
RET
INS L
