Master-Anschlussfeld Cpmm - adt-audio ToolMod Console Installationshandbuch

adt-audio
ToolMod Console
Backplane CPM4/2 (Stereo)
INSERT OUTPUTS
(INS-SEND)
+
- INSERT OUTPUT 4 R (8 R / 12 R / 16 R)
Screen
+
INSERT OUTPUT 4 L (8 L / 12 L / 16 L )
-
Screen
+
INSERT OUTPUT 3 R (7 R / 11 R / 15 R)
-
Screen
+
INSERT OUTPUT 3 L (7 L / 11 L / 15 L)
-
Screen
+
INSERT OUTPUT 2 R (6 R / 10 R / 14 R)
-
Screen
+
INSERT OUTPUT 2 L (6 L / 10 L / 14 L)
-
Screen
+
INSERT OUTPUT 1 R (5 R / 9 R / 13 R)
-
Screen
+
INSERT OUTPUT 1 L (5 L / 9 L / 13 L)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane

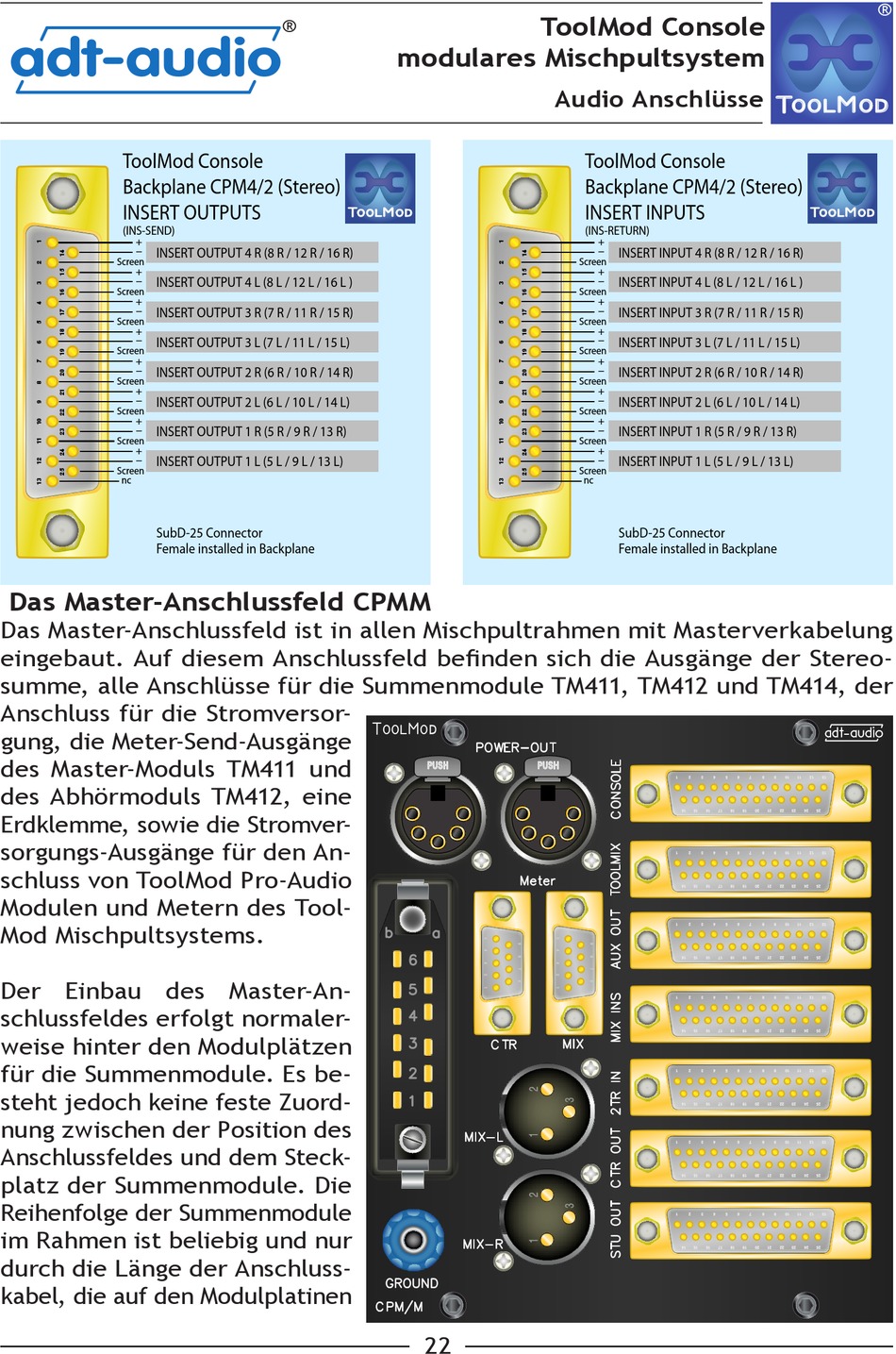

Das Master-Anschlussfeld CPMM
Das Master-Anschlussfeld ist in allen Mischpultrahmen mit Masterverkabelung
eingebaut. Auf diesem Anschlussfeld befinden sich die Ausgänge der Stereo-
summe, alle Anschlüsse für die Summenmodule TM411, TM412 und TM414, der
Anschluss für die Stromversor-
gung, die Meter-Send-Ausgänge
des Master-Moduls TM411 und
des Abhörmoduls TM412, eine
Erdklemme, sowie die Stromver-
sorgungs-Ausgänge für den An-
schluss von ToolMod Pro-Audio
Modulen und Metern des Tool-
Mod Mischpultsystems.
Der Einbau des
schlussfeldes erfolgt normaler-
weise hinter den Modulplätzen
für die Summenmodule. Es be-
steht jedoch keine feste Zuord-
nung zwischen der Position des
Anschlussfeldes und dem Steck-
platz der Summenmodule. Die
Reihenfolge der Summenmodule
im Rahmen ist beliebig und nur
durch die Länge der Anschluss-
kabel, die auf den Modulplatinen
®
modulares Mischpultsystem


b
Master-An-
GROUND
CPM/M
ToolMod Console
Audio Anschlüsse
Screen
Screen
Screen
Screen
Screen
Screen
Screen
Screen
POWER-OUT
Meter
a
6
5
4
3
MIX
CTR
2
1
MIX-L
MIX-R
22
ToolMod Console
Backplane CPM4/2 (Stereo)
INSERT INPUTS
(INS-RETURN)
+
- INSERT INPUT 4 R (8 R / 12 R / 16 R)
+
INSERT INPUT 4 L (8 L / 12 L / 16 L )
-
+
INSERT INPUT 3 R (7 R / 11 R / 15 R)
-
+
INSERT INPUT 3 L (7 L / 11 L / 15 L)
-
+
INSERT INPUT 2 R (6 R / 10 R / 14 R)
-
+
INSERT INPUT 2 L (6 L / 10 L / 14 L)
-
+
INSERT INPUT 1 R (5 R / 9 R / 13 R)
-
+
INSERT INPUT 1 L (5 L / 9 L / 13 L)
-
nc
SubD-25 Connector
Female installed in Backplane
®


