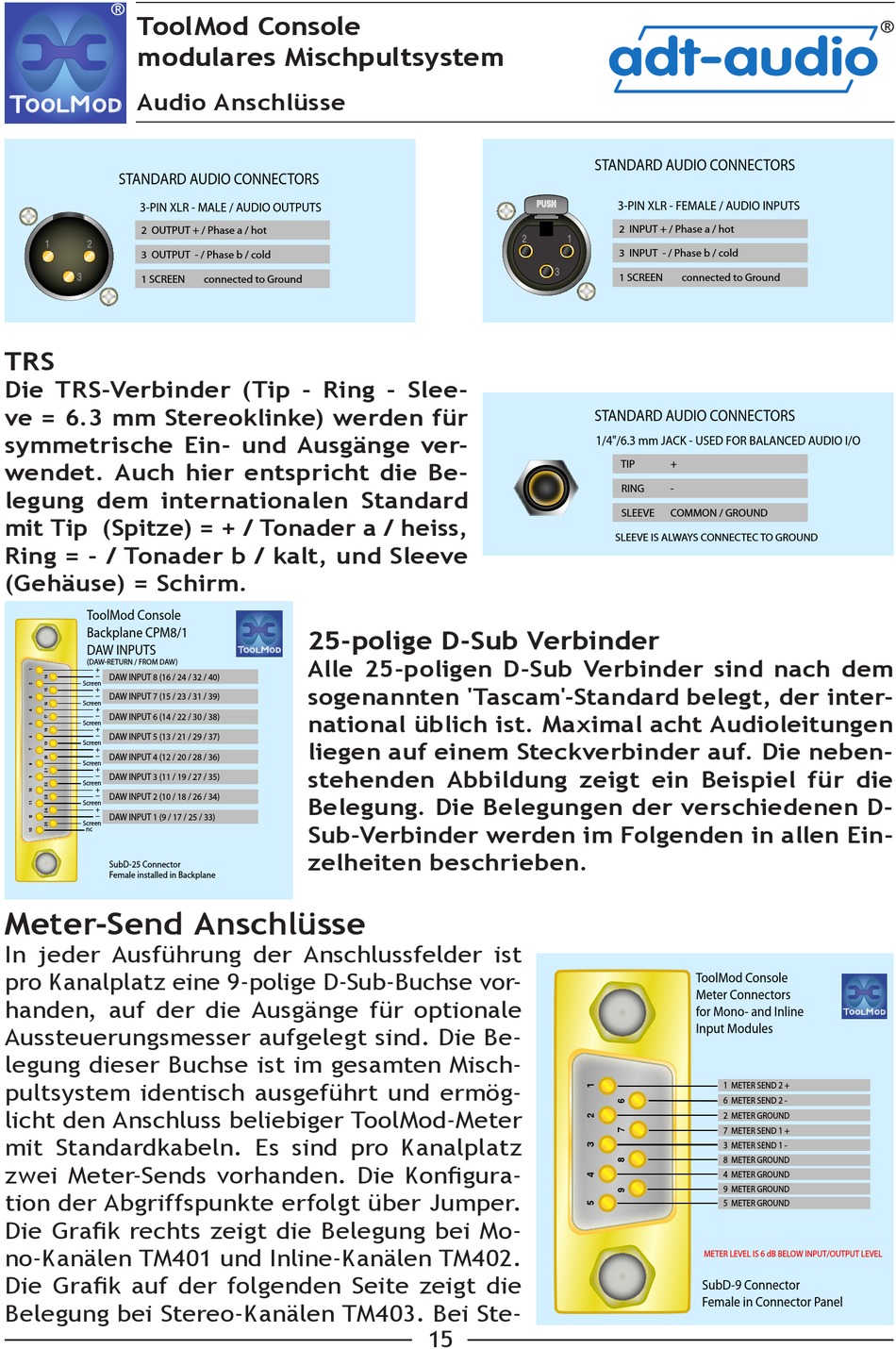

ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse

STANDARD AUDIO CONNECTORS
3-PIN XLR - MALE / AUDIO OUTPUTS
2 OUTPUT + / Phase a / hot
3 OUTPUT - / Phase b / cold
1 SCREEN

TRS

Die TRS-Verbinder (Tip - Ring - Slee-
ve = 6.3 mm Stereoklinke) werden für
symmetrische Ein- und Ausgänge ver-
wendet. Auch hier entspricht die Be-
legung dem internationalen Standard
mit Tip (Spitze) = + / Tonader a / heiss,
Ring = - / Tonader b / kalt, und Sleeve
(Gehäuse) = Schirm.
ToolMod Console
Backplane CPM8/1
DAW INPUTS
(DAW-RETURN / FROM DAW)
+
DAW INPUT 8 (16 / 24 / 32 / 40)
-
Screen
+
DAW INPUT 7 (15 / 23 / 31 / 39)
-
Screen
+
- DAW INPUT 6 (14 / 22 / 30 / 38)
Screen
+
- DAW INPUT 5 (13 / 21 / 29 / 37)
Screen
+
- DAW INPUT 4 (12 / 20 / 28 / 36)
Screen
+
- DAW INPUT 3 (11 / 19 / 27 / 35)
Screen
+
- DAW INPUT 2 (10 / 18 / 26 / 34)
Screen
+
DAW INPUT 1 (9 / 17 / 25 / 33)
-
Screen
nc
SubD-25 Connector
Female installed in Backplane
Meter-Send Anschlüsse
In jeder Ausführung der Anschlussfelder ist
pro Kanalplatz eine 9-polige D-Sub-Buchse vor-
handen, auf der die Ausgänge für optionale
Aussteuerungsmesser aufgelegt sind. Die Be-
legung dieser Buchse ist im gesamten Misch-
pultsystem identisch ausgeführt und ermög-
licht den Anschluss beliebiger ToolMod-Meter
mit Standardkabeln. Es sind pro Kanalplatz
zwei Meter-Sends vorhanden. Die Konfigura-
tion der Abgriffspunkte erfolgt über Jumper.
Die Grafik rechts zeigt die Belegung bei Mo-
no-Kanälen TM401 und Inline-Kanälen TM402.
Die Grafik auf der folgenden Seite zeigt die
Belegung bei Stereo-Kanälen TM403. Bei Ste-
connected to Ground

25-polige D-Sub Verbinder


Alle 25-poligen D-Sub Verbinder sind nach dem
sogenannten 'Tascam'-Standard belegt, der inter-
national üblich ist. Maximal acht Audioleitungen
liegen auf einem Steckverbinder auf. Die neben-
stehenden Abbildung zeigt ein Beispiel für die
Belegung. Die Belegungen der verschiedenen D-
Sub-Verbinder werden im Folgenden in allen Ein-
zelheiten beschrieben.
STANDARD AUDIO CONNECTORS
STANDARD AUDIO CONNECTORS
1/4"/6.3 mm JACK - USED FOR BALANCED AUDIO I/O
15
adt-audio
3-PIN XLR - FEMALE / AUDIO INPUTS
2 INPUT + / Phase a / hot
3 INPUT - / Phase b / cold
1 SCREEN connected to Ground
TIP +
RING -
SLEEVE COMMON / GROUND
SLEEVE IS ALWAYS CONNECTEC TO GROUND
ToolMod Console
Meter Connectors
for Mono- and Inline
Input Modules
1 METER SEND 2 +
6 METER SEND 2 -
2 METER GROUND
7 METER SEND 1 +
3 METER SEND 1 -
8 METER GROUND
4 METER GROUND
9 METER GROUND
5 METER GROUND
METER LEVEL IS 6 dB BELOW INPUT/OUTPUT LEVEL
SubD-9 Connector
Female in Connector Panel
®

