Meter-Ausgänge Des Abhörmodules Tm412; D-Sub Multipin-Verbinder Im Master-Anschlussfeld; Anschlüsse Des Mastermoduls Tm411; Buchse Console - adt-audio ToolMod Console Installationshandbuch

Vorschau ausblenden Andere Handbücher für ToolMod Console:
Inhaltsverzeichnis

Werbung

®
ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse


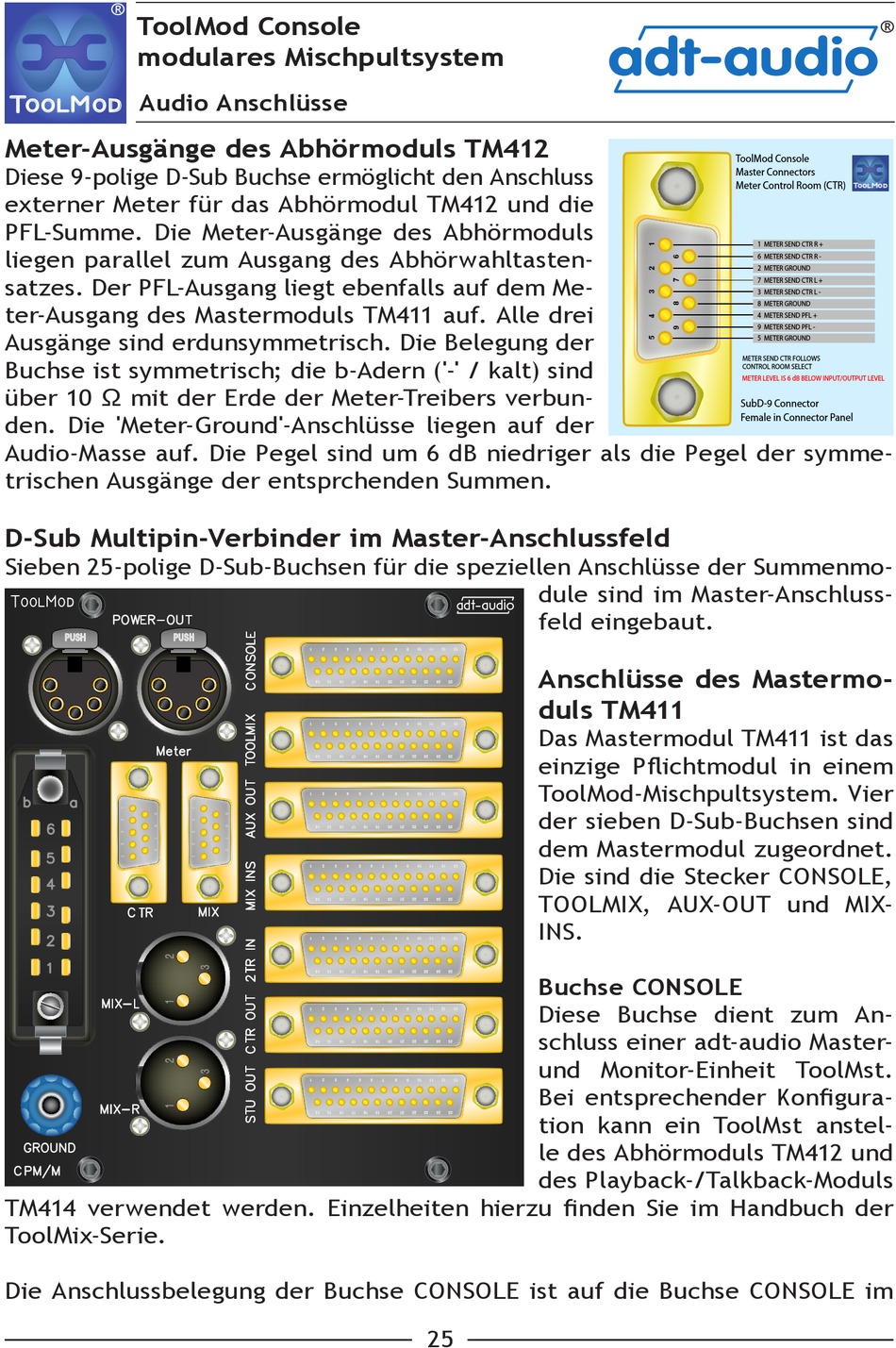

Meter-Ausgänge des Abhörmoduls TM412
Diese 9-polige D-Sub Buchse ermöglicht den Anschluss
externer Meter für das Abhörmodul TM412 und die
PFL-Summe. Die Meter-Ausgänge des Abhörmoduls
liegen parallel zum Ausgang des Abhörwahltasten-
satzes. Der PFL-Ausgang liegt ebenfalls auf dem Me-
ter-Ausgang des Mastermoduls TM411 auf. Alle drei
Ausgänge sind erdunsymmetrisch. Die Belegung der
Buchse ist symmetrisch; die b-Adern ('-' / kalt) sind
über 10 Ω mit der Erde der Meter-Treibers verbun-
den. Die 'Meter-Ground'-Anschlüsse liegen auf der
Audio-Masse auf. Die Pegel sind um 6 dB niedriger als die Pegel der symme-
trischen Ausgänge der entsprchenden Summen.

D-Sub Multipin-Verbinder im Master-Anschlussfeld

Sieben 25-polige D-Sub-Buchsen für die speziellen Anschlüsse der Summenmo-

POWER-OUT
Meter
b
a
6
5
4
3
CTR
2
1
MIX-L
MIX-R
GROUND
CPM/M
TM414 verwendet werden. Einzelheiten hierzu finden Sie im Handbuch der
ToolMix-Serie.
Die Anschlussbelegung der Buchse CONSOLE ist auf die Buchse CONSOLE im
MIX
dule sind im Master-Anschluss-
feld eingebaut.
Anschlüsse des Mastermo-
duls TM411
Das Mastermodul TM411 ist das
einzige Pflichtmodul in einem
ToolMod-Mischpultsystem. Vier
der sieben D-Sub-Buchsen sind
dem Mastermodul zugeordnet.
Die sind die Stecker CONSOLE,
TOOLMIX, AUX-OUT und MIX-
INS.

Buchse CONSOLE

Diese Buchse dient zum An-
schluss einer adt-audio Master-
und Monitor-Einheit ToolMst.
Bei entsprechender Konfigura-
tion kann ein ToolMst anstel-
le des Abhörmoduls TM412 und
des Playback-/Talkback-Moduls
25
adt-audio
ToolMod Console
Master Connectors
Meter Control Room (CTR)
1 METER SEND CTR R +
6 METER SEND CTR R -
2 METER GROUND
7 METER SEND CTR L +
3 METER SEND CTR L -
8 METER GROUND
4 METER SEND PFL +
9 METER SEND PFL -
5 METER GROUND
METER SEND CTR FOLLOWS
CONTROL ROOM SELECT
METER LEVEL IS 6 dB BELOW INPUT/OUTPUT LEVEL
SubD-9 Connector
Female in Connector Panel
®

