ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse

verwendet werden. Der Einbau mehre-
rer TM414 ist ebenfalls möglich. Eine
Begrenzung auf eine bestimmte Anzahl
dieser Module gibt es nicht. Die für ei-
ne solche Erweiterung verwendeten Mo-
dulplätzen werden mit Kanalanschluss-
feldern des Typs CP (1 x 25-pol. D-Sub,
siehe Seite 16) bestückt. Die Belegung
dieser Buchse entspricht dann der der

Buchse STU-OUT.

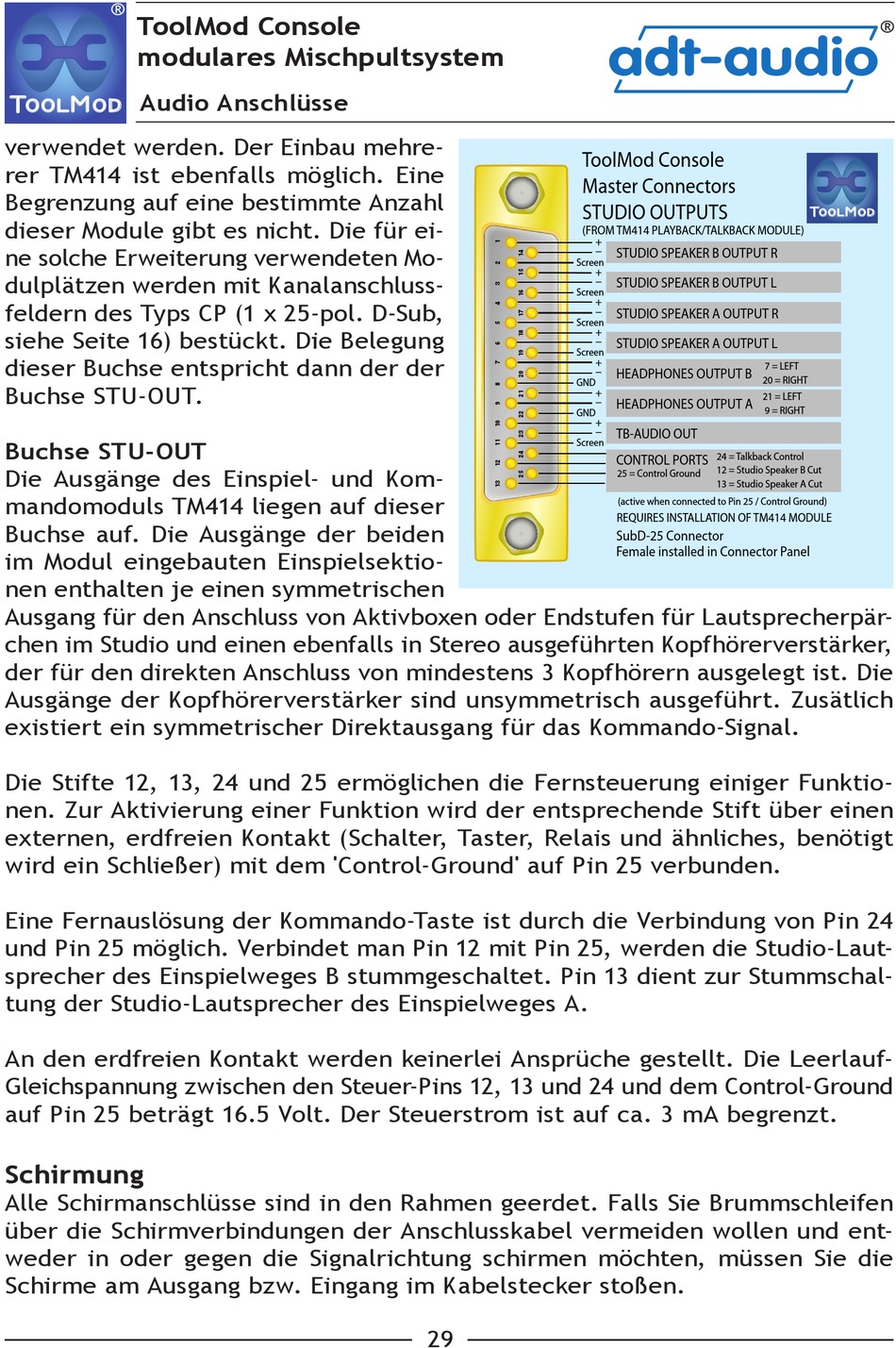

Buchse STU-OUT
Die Ausgänge des Einspiel- und Kom-
mandomoduls TM414 liegen auf dieser
Buchse auf. Die Ausgänge der beiden
im Modul eingebauten Einspielsektio-
nen enthalten je einen symmetrischen
Ausgang für den Anschluss von Aktivboxen oder Endstufen für Lautsprecherpär-
chen im Studio und einen ebenfalls in Stereo ausgeführten Kopfhörerverstärker,
der für den direkten Anschluss von mindestens 3 Kopfhörern ausgelegt ist. Die
Ausgänge der Kopfhörerverstärker sind unsymmetrisch ausgeführt. Zusätlich
existiert ein symmetrischer Direktausgang für das Kommando-Signal.
Die Stifte 12, 13, 24 und 25 ermöglichen die Fernsteuerung einiger Funktio-
nen. Zur Aktivierung einer Funktion wird der entsprechende Stift über einen
externen, erdfreien Kontakt (Schalter, Taster, Relais und ähnliches, benötigt
wird ein Schließer) mit dem 'Control-Ground' auf Pin 25 verbunden.
Eine Fernauslösung der Kommando-Taste ist durch die Verbindung von Pin 24
und Pin 25 möglich. Verbindet man Pin 12 mit Pin 25, werden die Studio-Laut-
sprecher des Einspielweges B stummgeschaltet. Pin 13 dient zur Stummschal-
tung der Studio-Lautsprecher des Einspielweges A.
An den erdfreien Kontakt werden keinerlei Ansprüche gestellt. Die Leerlauf-
Gleichspannung zwischen den Steuer-Pins 12, 13 und 24 und dem Control-Ground
auf Pin 25 beträgt 16.5 Volt. Der Steuerstrom ist auf ca. 3 mA begrenzt.

Schirmung

Alle Schirmanschlüsse sind in den Rahmen geerdet. Falls Sie Brummschleifen
über die Schirmverbindungen der Anschlusskabel vermeiden wollen und ent-
weder in oder gegen die Signalrichtung schirmen möchten, müssen Sie die
Schirme am Ausgang bzw. Eingang im Kabelstecker stoßen.
ToolMod Console
Master Connectors
STUDIO OUTPUTS
(FROM TM414 PLAYBACK/TALKBACK MODULE)
+
-
Screen
+
-
Screen
+
-
Screen
+
-
Screen
+
-
GND
+
-
GND
+
-
Screen
29
adt-audio
STUDIO SPEAKER B OUTPUT R
STUDIO SPEAKER B OUTPUT L
STUDIO SPEAKER A OUTPUT R
STUDIO SPEAKER A OUTPUT L
7 = LEFT
HEADPHONES OUTPUT B
20 = RIGHT
21 = LEFT
HEADPHONES OUTPUT A
9 = RIGHT
TB-AUDIO OUT
24 = Talkback Control
CONTROL PORTS
12 = Studio Speaker B Cut
25 = Control Ground
13 = Studio Speaker A Cut
(active when connected to Pin 25 / Control Ground)
REQUIRES INSTALLATION OF TM414 MODULE
SubD-25 Connector
Female installed in Connector Panel
®

