adt-audio
ToolMod Console
Master Connectors
2-Track Inputs 1 - 4
(FOR SELECTOR IN TM412 MONITOR MODULE)
+
2-TRACK 4 R INPUT
-
Screen
+
2-TRACK 4 L INPUT
-
Screen
+
2-TRACK 3 R INPUT
-
Screen
+
2-TRACK 3 L INPUT
-
Screen
+
2-TRACK 2 R INPUT
-
Screen
+
2-TRACK 2 L INPUT
-
Screen
+
2-TRACK 1 R INPUT
-
Screen
+
2-TRACK 1 L INPUT
-
Screen
nc
REQUIRES INSTALLATION OF TM412 MODULE
SubD-25 Connector
Female installed in Connector Panel

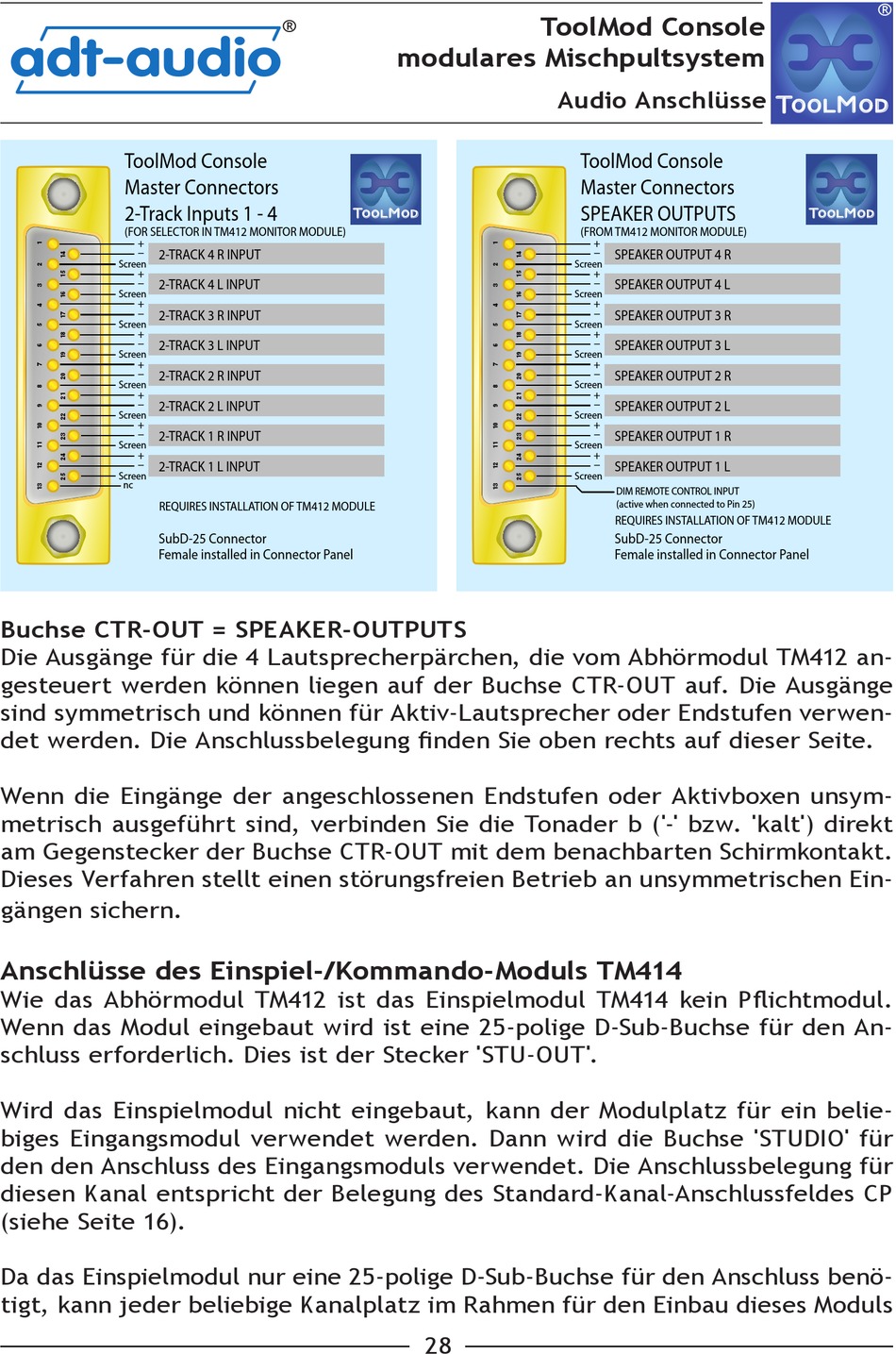

Buchse CTR-OUT = SPEAKER-OUTPUTS

Die Ausgänge für die 4 Lautsprecherpärchen, die vom Abhörmodul TM412 an-
gesteuert werden können liegen auf der Buchse CTR-OUT auf. Die Ausgänge
sind symmetrisch und können für Aktiv-Lautsprecher oder Endstufen verwen-
det werden. Die Anschlussbelegung finden Sie oben rechts auf dieser Seite.
Wenn die Eingänge der angeschlossenen Endstufen oder Aktivboxen unsym-
metrisch ausgeführt sind, verbinden Sie die Tonader b ('-' bzw. 'kalt') direkt
am Gegenstecker der Buchse CTR-OUT mit dem benachbarten Schirmkontakt.
Dieses Verfahren stellt einen störungsfreien Betrieb an unsymmetrischen Ein-
gängen sichern.
Anschlüsse des Einspiel-/Kommando-Moduls TM414
Wie das Abhörmodul TM412 ist das Einspielmodul TM414 kein Pflichtmodul.
Wenn das Modul eingebaut wird ist eine 25-polige D-Sub-Buchse für den An-
schluss erforderlich. Dies ist der Stecker 'STU-OUT'.
Wird das Einspielmodul nicht eingebaut, kann der Modulplatz für ein belie-
biges Eingangsmodul verwendet werden. Dann wird die Buchse 'STUDIO' für
den den Anschluss des Eingangsmoduls verwendet. Die Anschlussbelegung für
diesen Kanal entspricht der Belegung des Standard-Kanal-Anschlussfeldes CP
(siehe Seite 16).
Da das Einspielmodul nur eine 25-polige D-Sub-Buchse für den Anschluss benö-
tigt, kann jeder beliebige Kanalplatz im Rahmen für den Einbau dieses Moduls
®
modulares Mischpultsystem

28
ToolMod Console
Audio Anschlüsse
ToolMod Console
Master Connectors
SPEAKER OUTPUTS
(FROM TM412 MONITOR MODULE)
+
SPEAKER OUTPUT 4 R
-
Screen
+
SPEAKER OUTPUT 4 L
-
Screen
+
SPEAKER OUTPUT 3 R
-
Screen
+
SPEAKER OUTPUT 3 L
-
Screen
+
SPEAKER OUTPUT 2 R
-
Screen
+
SPEAKER OUTPUT 2 L
-
Screen
+
SPEAKER OUTPUT 1 R
-
Screen
+
SPEAKER OUTPUT 1 L
-
Screen
DIM REMOTE CONTROL INPUT
(active when connected to Pin 25)
REQUIRES INSTALLATION OF TM412 MODULE
SubD-25 Connector
Female installed in Connector Panel
®


