adt-audio
einer solchen Erdverkabelung im Detail
stehen wir Ihnen gern zur Verfügung.

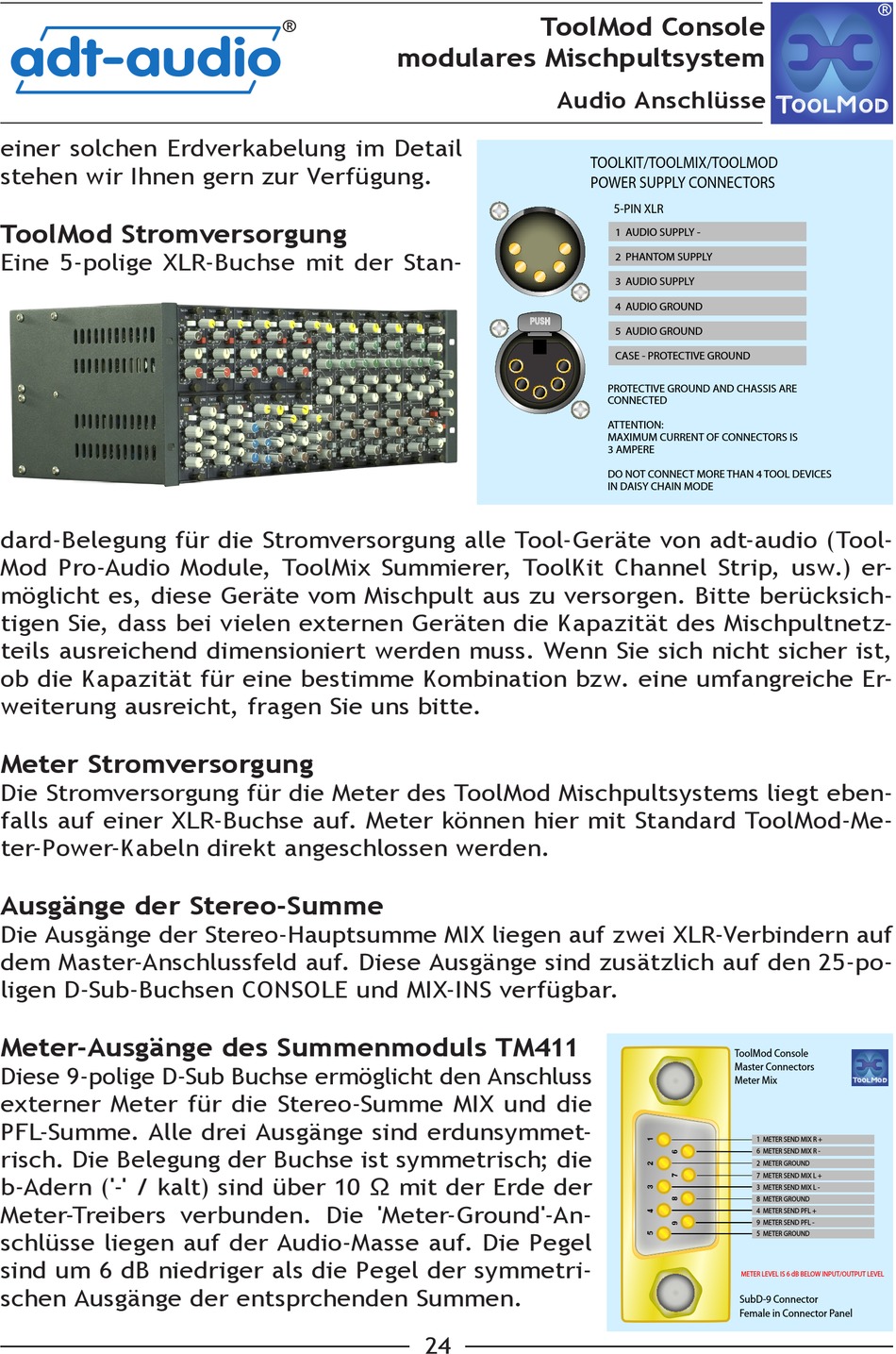

ToolMod Stromversorgung
Eine 5-polige XLR-Buchse mit der Stan-
dard-Belegung für die Stromversorgung alle Tool-Geräte von adt-audio (Tool-
Mod Pro-Audio Module, ToolMix Summierer, ToolKit Channel Strip, usw.) er-
möglicht es, diese Geräte vom Mischpult aus zu versorgen. Bitte berücksich-
tigen Sie, dass bei vielen externen Geräten die Kapazität des Mischpultnetz-
teils ausreichend dimensioniert werden muss. Wenn Sie sich nicht sicher ist,
ob die Kapazität für eine bestimme Kombination bzw. eine umfangreiche Er-
weiterung ausreicht, fragen Sie uns bitte.
Meter Stromversorgung
Die Stromversorgung für die Meter des ToolMod Mischpultsystems liegt eben-
falls auf einer XLR-Buchse auf. Meter können hier mit Standard ToolMod-Me-
ter-Power-Kabeln direkt angeschlossen werden.
Ausgänge der Stereo-Summe
Die Ausgänge der Stereo-Hauptsumme MIX liegen auf zwei XLR-Verbindern auf
dem Master-Anschlussfeld auf. Diese Ausgänge sind zusätzlich auf den 25-po-
ligen D-Sub-Buchsen CONSOLE und MIX-INS verfügbar.
Meter-Ausgänge des Summenmoduls TM411
Diese 9-polige D-Sub Buchse ermöglicht den Anschluss
externer Meter für die Stereo-Summe MIX und die
PFL-Summe. Alle drei Ausgänge sind erdunsymmet-
risch. Die Belegung der Buchse ist symmetrisch; die
b-Adern ('-' / kalt) sind über 10 Ω mit der Erde der
Meter-Treibers verbunden. Die 'Meter-Ground'-An-
schlüsse liegen auf der Audio-Masse auf. Die Pegel
sind um 6 dB niedriger als die Pegel der symmetri-
schen Ausgänge der entsprchenden Summen.
®
modulares Mischpultsystem
24
ToolMod Console
Audio Anschlüsse
TOOLKIT/TOOLMIX/TOOLMOD
POWER SUPPLY CONNECTORS
5-PIN XLR
1 AUDIO SUPPLY -
2 PHANTOM SUPPLY
3 AUDIO SUPPLY
4 AUDIO GROUND
5 AUDIO GROUND
CASE - PROTECTIVE GROUND
PROTECTIVE GROUND AND CHASSIS ARE
CONNECTED
ATTENTION:
MAXIMUM CURRENT OF CONNECTORS IS
3 AMPERE
DO NOT CONNECT MORE THAN 4 TOOL DEVICES
IN DAISY CHAIN MODE
®
ToolMod Console
Master Connectors
Meter Mix
1 METER SEND MIX R +
6 METER SEND MIX R -
2 METER GROUND
7 METER SEND MIX L +
3 METER SEND MIX L -
8 METER GROUND
4 METER SEND PFL +
9 METER SEND PFL -
5 METER GROUND
METER LEVEL IS 6 dB BELOW INPUT/OUTPUT LEVEL
SubD-9 Connector
Female in Connector Panel
