Audio Anschlüsse


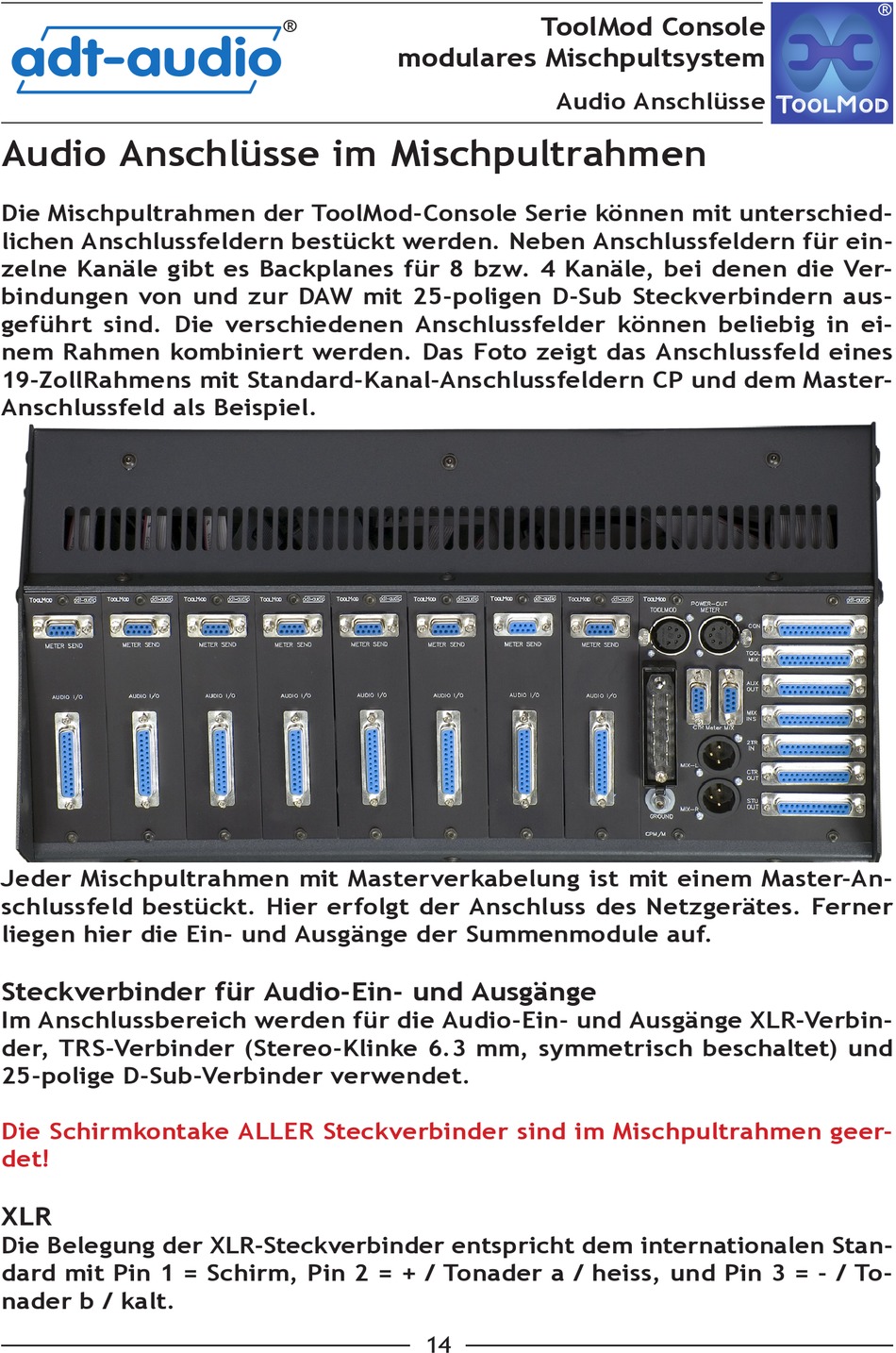

Audio Anschlüsse im Mischpultrahmen
Die Mischpultrahmen der ToolMod-Console Serie können mit unterschied-
lichen Anschlussfeldern bestückt werden. Neben Anschlussfeldern für ein-
zelne Kanäle gibt es Backplanes für 8 bzw. 4 Kanäle, bei denen die Ver-
bindungen von und zur DAW mit 25-poligen D-Sub Steckverbindern aus-
geführt sind. Die verschiedenen Anschlussfelder können beliebig in ei-
nem Rahmen kombiniert werden. Das Foto zeigt das Anschlussfeld eines
19-ZollRahmens mit Standard-Kanal-Anschlussfeldern CP und dem Master-
Anschlussfeld als Beispiel.
Jeder Mischpultrahmen mit Masterverkabelung ist mit einem Master-An-
schlussfeld bestückt. Hier erfolgt der Anschluss des Netzgerätes. Ferner
liegen hier die Ein- und Ausgänge der Summenmodule auf.
Steckverbinder für Audio-Ein- und Ausgänge
Im Anschlussbereich werden für die Audio-Ein- und Ausgänge XLR-Verbin-
der, TRS-Verbinder (Stereo-Klinke 6.3 mm, symmetrisch beschaltet) und
25-polige D-Sub-Verbinder verwendet.
Die Schirmkontake ALLER Steckverbinder sind im Mischpultrahmen geer-
det!

XLR

Die Belegung der XLR-Steckverbinder entspricht dem internationalen Stan-
dard mit Pin 1 = Schirm, Pin 2 = + / Tonader a / heiss, und Pin 3 = - / To-
nader b / kalt.
