reo-Kanälen können die Meter-Sends wahlwei-
se in Stereo oder Mono ausgeführt werden. Die
Konfiguration erfolgt durch Jumper. Die Meter-
Ausgänge sind erdunsymmetrisch. Der Pegel ist
um 6 dB geringer als der Pegel der jeweiligen
symmetrischen Ein- und Ausgängen. Das erdun-
symmetrische Signal liegt auf den '+'-Anschlüs-
se Pin 1 und Pin 7 auf. Auf den '-'-Anschlüssen
liegt die das Bezugspotenzial der Meter-Ausgän-
ge über einen Widerstand von 10 Ohm. Die Me-
ter-Ground-Anschlüsse sind mit der Audio-Mas-
se verbunden.

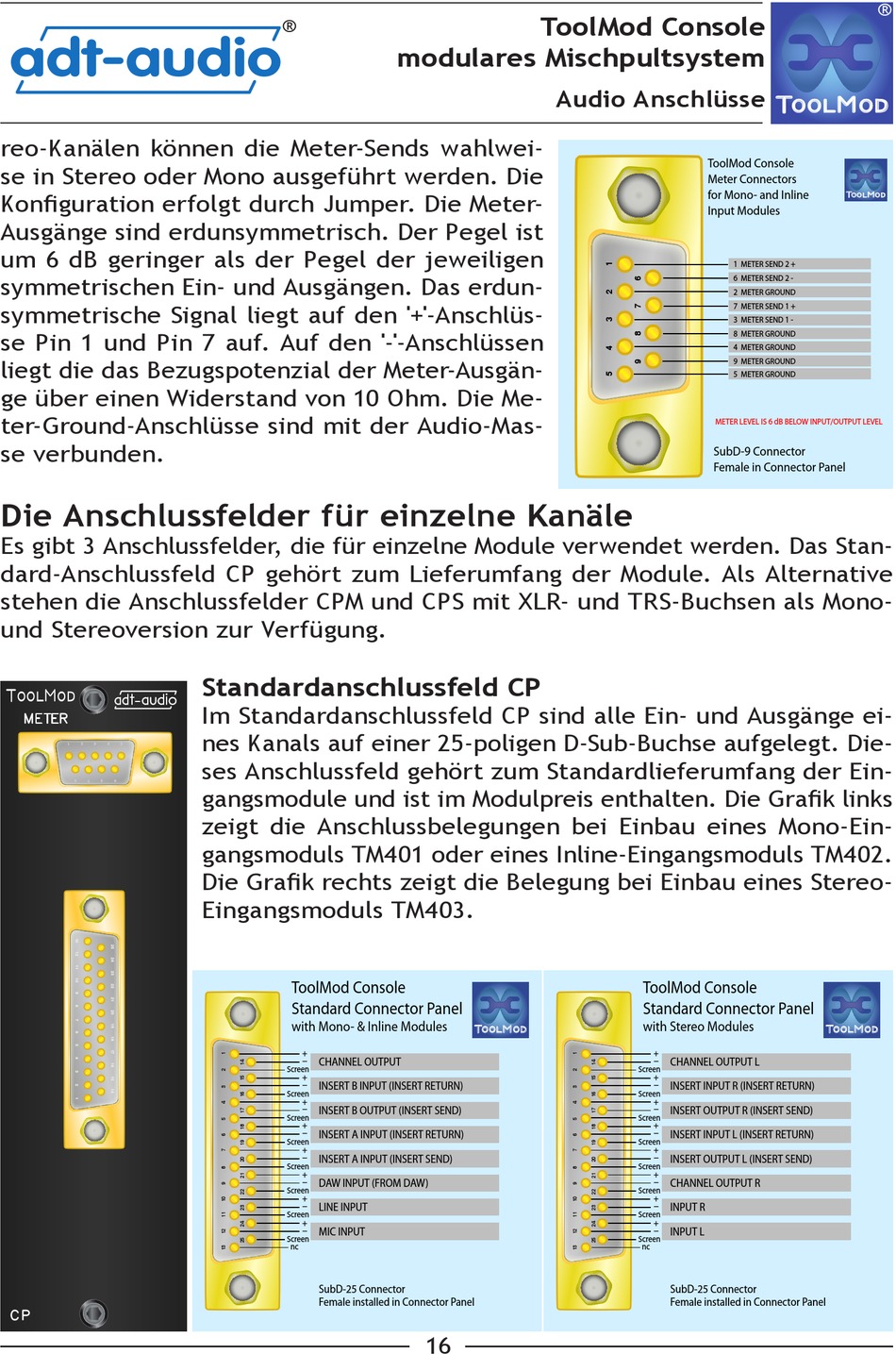

Die Anschlussfelder für einzelne Kanäle
Es gibt 3 Anschlussfelder, die für einzelne Module verwendet werden. Das Stan-
dard-Anschlussfeld CP gehört zum Lieferumfang der Module. Als Alternative
stehen die Anschlussfelder CPM und CPS mit XLR- und TRS-Buchsen als Mono-
und Stereoversion zur Verfügung.

METER
CP
®

Standardanschlussfeld CP

Im Standardanschlussfeld CP sind alle Ein- und Ausgänge ei-
nes Kanals auf einer 25-poligen D-Sub-Buchse aufgelegt. Die-
ses Anschlussfeld gehört zum Standardlieferumfang der Ein-
gangsmodule und ist im Modulpreis enthalten. Die Grafik links
zeigt die Anschlussbelegungen bei Einbau eines Mono-Ein-
gangsmoduls TM401 oder eines Inline-Eingangsmoduls TM402.
Die Grafik rechts zeigt die Belegung bei Einbau eines Stereo-
Eingangsmoduls TM403.
ToolMod Console
Standard Connector Panel
with Mono- & Inline Modules
+
- CHANNEL OUTPUT
Screen
+
INSERT B INPUT (INSERT RETURN)
-
Screen
+
- INSERT B OUTPUT (INSERT SEND)
Screen
+
- INSERT A INPUT (INSERT RETURN)
Screen
+
INSERT A INPUT (INSERT SEND)
-
Screen
+
DAW INPUT (FROM DAW)
-
Screen
+
LINE INPUT
-
Screen
+
MIC INPUT
-
Screen
nc
SubD-25 Connector
Female installed in Connector Panel
ToolMod Console
modulares Mischpultsystem
Audio Anschlüsse

16

ToolMod Console
Meter Connectors
for Mono- and Inline
Input Modules
1 METER SEND 2 +
6 METER SEND 2 -
2 METER GROUND
7 METER SEND 1 +
3 METER SEND 1 -
8 METER GROUND
4 METER GROUND
9 METER GROUND
5 METER GROUND
METER LEVEL IS 6 dB BELOW INPUT/OUTPUT LEVEL
SubD-9 Connector
Female in Connector Panel
ToolMod Console
Standard Connector Panel
with Stereo Modules
+
- CHANNEL OUTPUT L
Screen
+
INSERT INPUT R (INSERT RETURN)
-
Screen
+
- INSERT OUTPUT R (INSERT SEND)
Screen
+
- INSERT INPUT L (INSERT RETURN)
Screen
+
INSERT OUTPUT L (INSERT SEND)
-
Screen
+
CHANNEL OUTPUT R
-
Screen
+
INPUT R
-
Screen
+
INPUT L
-
Screen
nc
SubD-25 Connector
Female installed in Connector Panel
®


