ToolMod Faderbox
modulare Summierer
Audio Anschlüsse
penregler gewünscht werden, setzt man Mono- oder Stereo-Eingangsmodule auf
beliebige Rahmenplätze, verbindet einen der beiden Eingänge des als Summe
oder Gruppe verwendeten Moduls mit den Ausgängen der gewünschten Grup-
pe. Einzelheiten zu den verschiedenen Rahmenausführungen, zum Linksystem
und den verschiedenen Versionen der Masterplatine und zur Konfiguration von
Summen- und Gruppenreglern finden Sie im ToolMod Faderbox Handbuch.

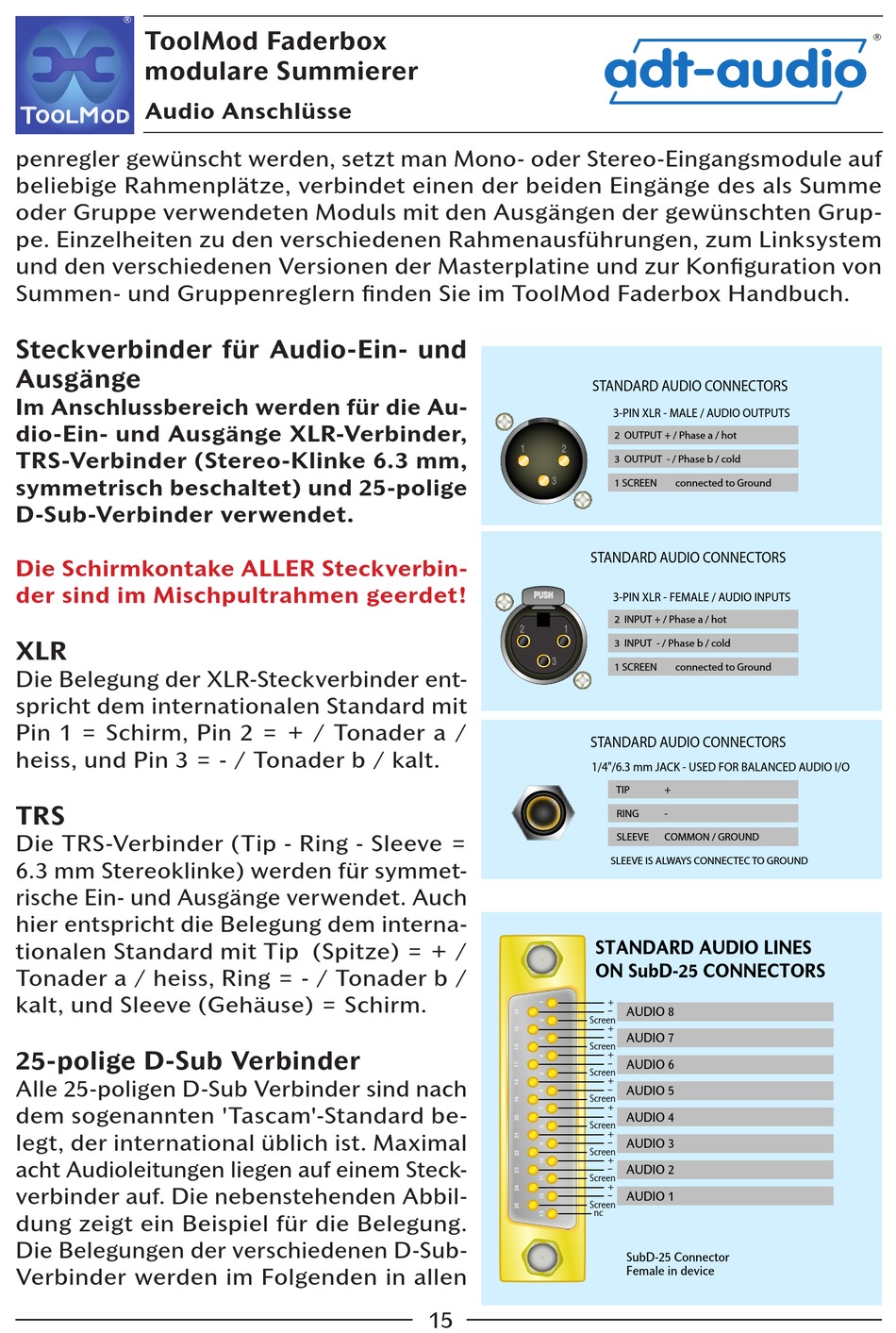

Steckverbinder für Audio-Ein- und
Ausgänge
Im Anschlussbereich werden für die Au-
dio-Ein- und Ausgänge XLR-Verbinder,
TRS-Verbinder (Stereo-Klinke 6.3 mm,
symmetrisch beschaltet) und 25-polige
D-Sub-Verbinder verwendet.
Die Schirmkontake ALLER Steckverbin-
der sind im Mischpultrahmen geerdet!
XLR
Die Belegung der XLR-Steckverbinder ent-
spricht dem internationalen Standard mit
Pin 1 = Schirm, Pin 2 = + / Tonader a /
heiss, und Pin 3 = - / Tonader b / kalt.
TRS
Die TRS-Verbinder (Tip - Ring - Sleeve =
6.3 mm Stereoklinke) werden für symmet-
rische Ein- und Ausgänge verwendet. Auch
hier entspricht die Belegung dem interna-
tionalen Standard mit Tip (Spitze) = + /
Tonader a / heiss, Ring = - / Tonader b /
kalt, und Sleeve (Gehäuse) = Schirm.
25-polige D-Sub Verbinder
Alle 25-poligen D-Sub Verbinder sind nach
dem sogenannten 'Tascam'-Standard be-
legt, der international üblich ist. Maximal
acht Audioleitungen liegen auf einem Steck-
verbinder auf. Die nebenstehenden Abbil-
dung zeigt ein Beispiel für die Belegung.
Die Belegungen der verschiedenen D-Sub-
Verbinder werden im Folgenden in allen
STANDARD AUDIO CONNECTORS
STANDARD AUDIO CONNECTORS
STANDARD AUDIO CONNECTORS
1/4"/6.3 mm JACK - USED FOR BALANCED AUDIO I/O
STANDARD AUDIO LINES
ON SubD-25 CONNECTORS
Screen
Screen
Screen
Screen
Screen
Screen
Screen
Screen
nc
15
adt-audio
3-PIN XLR - MALE / AUDIO OUTPUTS
2 OUTPUT + / Phase a / hot
3 OUTPUT - / Phase b / cold
1 SCREEN
connected to Ground
3-PIN XLR - FEMALE / AUDIO INPUTS
2 INPUT + / Phase a / hot
3 INPUT - / Phase b / cold
1 SCREEN
connected to Ground
TIP
+
RING
-
SLEEVE
COMMON / GROUND
SLEEVE IS ALWAYS CONNECTEC TO GROUND
+
AUDIO 8
-
+
AUDIO 7
-
+
AUDIO 6
-
+
AUDIO 5
-
+
AUDIO 4
-
+
AUDIO 3
-
+
AUDIO 2
-
+
AUDIO 1
-
SubD-25 Connector
Female in device
®
