ToolMod Faderbox
modulare Summierer
Summenverstärker / Link-Interface
Summenverstärker und Link-Interface
Die Summenverstärker der Faderbox
sind im Rahmen eingebaut. Die Ver-
stärker sind auf einer Leiterplatte un-
tergebracht, die unter dem Mother-
board eingebaut ist. Diese Leiterplat-
te ist in verschiedenen Ausführungen
lieferbar.

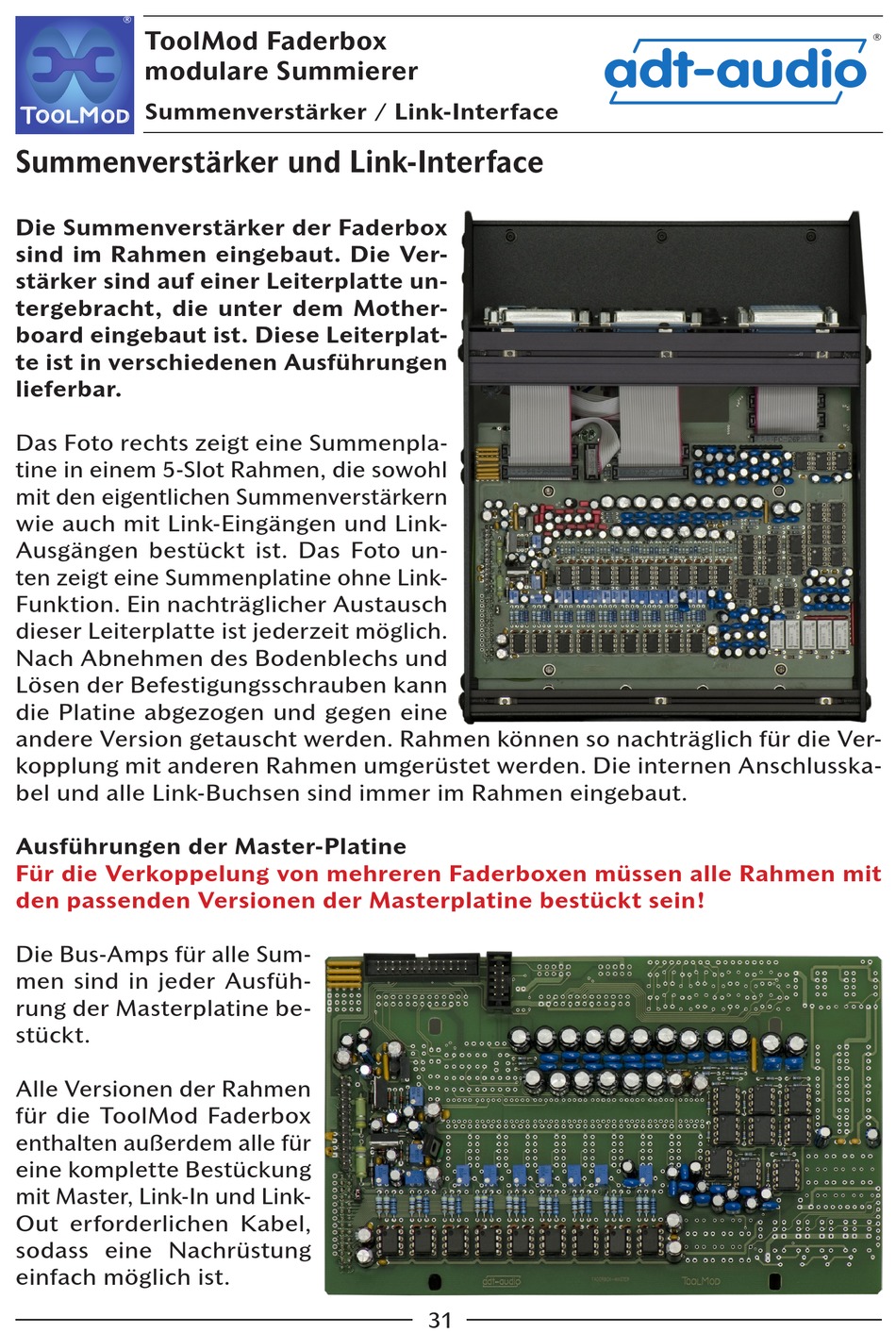

Das Foto rechts zeigt eine Summenpla-
tine in einem 5-Slot Rahmen, die sowohl
mit den eigentlichen Summenverstärkern
wie auch mit Link-Eingängen und Link-
Ausgängen bestückt ist. Das Foto un-
ten zeigt eine Summenplatine ohne Link-
Funktion. Ein nachträglicher Austausch
dieser Leiterplatte ist jederzeit möglich.
Nach Abnehmen des Bodenblechs und
Lösen der Befestigungsschrauben kann
die Platine abgezogen und gegen eine
andere Version getauscht werden. Rahmen können so nachträglich für die Ver-
kopplung mit anderen Rahmen umgerüstet werden. Die internen Anschlusska-
bel und alle Link-Buchsen sind immer im Rahmen eingebaut.
Ausführungen der Master-Platine
Für die Verkoppelung von mehreren Faderboxen müssen alle Rahmen mit
den passenden Versionen der Masterplatine bestückt sein!
Die Bus-Amps für alle Sum-
men sind in jeder Ausfüh-
rung der Masterplatine be-
stückt.
Alle Versionen der Rahmen
für die ToolMod Faderbox
enthalten außerdem alle für
eine komplette Bestückung
mit Master, Link-In und Link-
Out erforderlichen Kabel,
sodass eine Nachrüstung
einfach möglich ist.
